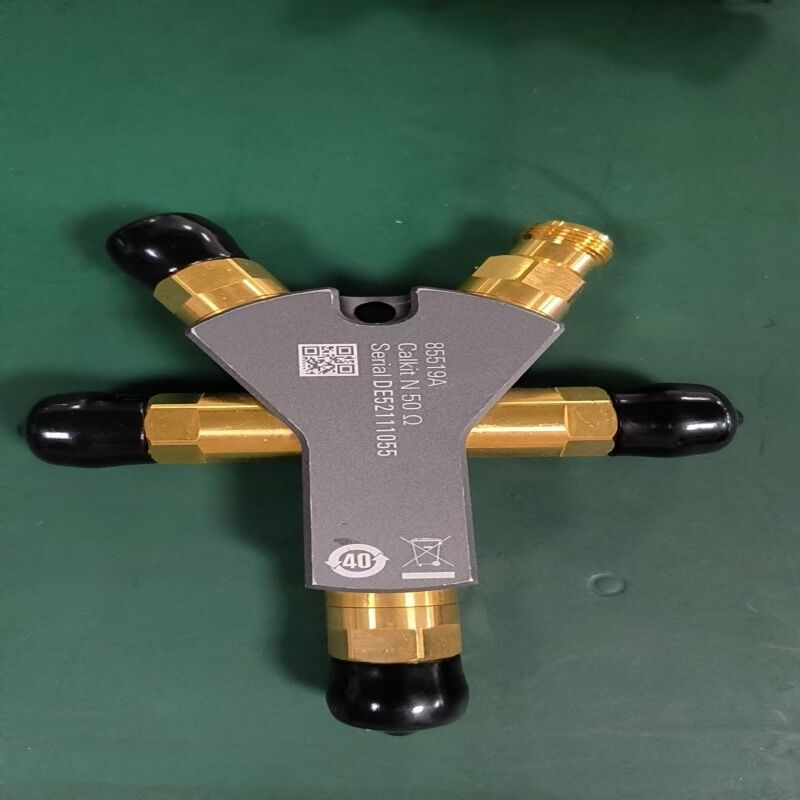

Keysight 85519A Kit de calibración hembra tipo N de 50 Ω DC-18 GHz con estándares abiertos de carga corta

El Kit de Calibración Keysight 85519A es un estándar de calibración mecánica de precisión diseñado para la calibración de analizadores de redes vectoriales (VNA) en sistemas de medición coaxiales Tipo-N. Cubriendo DC a 18 GHz, este kit proporciona los estándares Abierto, Corto, Carga y Paso requeridos para rutinas de calibración completas de un puerto y dos puertos, incluyendo los métodos SOLT (Corto-Abierto-Carga-Paso) y TRL (Paso-Reflexión-Línea).

Cada estándar está mecanizado con precisión para ofrecer resultados de calibración repetibles y estables:

• Estándar Abierto (Tipo-N Hembra): Retraso de desplazamiento de 85.954 ps, caracterizado con coeficientes polinomiales C0/C1/C2/C3 para un modelado preciso de la capacitancia de circuito abierto en todo el rango de frecuencia. Desviación de fase: ≤2.0° (DC-6GHz), ≤3.0° (6-9GHz), ≤4.0° (9-18GHz).
• Estándar Corto (Tipo-N Hembra): Retraso de desplazamiento de 85.954 ps, caracterizado con coeficientes polinomiales L0/L1/L2/L3 para un modelado preciso de la inductancia de cortocircuito. Desviación de fase: ≤1.5° (DC-6GHz), ≤2.5° (6-9GHz), ≤3.0° (9-18GHz).
• Estándar de Carga (Tipo-N Hembra): Terminación de precisión de 50Ω ±0.5Ω con excelente pérdida de retorno: ≥42dB (DC-6GHz), ≥35dB (6-9GHz), ≥32dB (9-18GHz). Potencia máxima de entrada: 0.5W.
• Estándar de Paso (Hembra-Hembra): Retraso eléctrico de 244.949 ps con pérdida de desplazamiento de 1 GΩ/s. Pérdida de retorno: ≥38dB (DC-4GHz), ≥34dB (4-8GHz), ≥28dB (8-18GHz). Pérdida de inserción: ≤0.035 dB sqrt(f/GHz).

• Calibración de VNA: Calibración SOLT completa de un puerto y dos puertos para las series PNA, ENA y FieldFox de Keysight, así como para analizadores de redes vectoriales de otros fabricantes
• Mediciones de Parámetros S: Asegura mediciones precisas de reflexión y transmisión al eliminar errores sistemáticos
• Pruebas de Componentes: Caracterización de precisión de componentes coaxiales Tipo-N, cables y antenas
• Pruebas de Producción: Calibración repetible y trazable para estaciones de prueba de fabricación

Para mantener la alta precisión del kit de calibración 85519A, manipúlelo con cuidado y evite golpes mecánicos. Los conectores Tipo-N pueden conectarse apretando con los dedos; si se utiliza una llave dinamométrica, 12 lb-pulgada (136 N-cm) es lo recomendado. Coloque tapas protectoras en los conectores cuando no estén en uso y guárdelo en un entorno resistente a golpes. Intervalo de recalibración recomendado: 1 año.

Proporcionamos embalaje en cartón y también haremos un embalaje de madera si es necesario.

• Servicio integral desde la fabricación hasta el envío
• Su consulta relacionada con nuestros productos o precios será respondida en 24 horas
• Personal bien capacitado y experimentado para responder a todas sus consultas en inglés fluido
• Se ofrece distribución para su diseño único y algunos de nuestros modelos actuales
• Protección de su área de ventas, ideas de diseño y toda su información privada

Meigaolan es un proveedor de soluciones y producción de pruebas y mediciones, fundado en 2003 y ubicado en Shenzhen, China.

Nuestros representantes de ventas altamente calificados pueden ayudarle con todas sus necesidades de equipos de prueba nuevos y reacondicionados, proporcionando soluciones de prueba EMC y construyendo su cámara anecoica.

Meigaolan tiene 6 sucursales, laboratorios de pruebas y reparación y almacenes en toda China (Shenzhen, Shanghai, Wuhan, Chengdu, Xi'an, Kushan). La sucursal de Vietnam se estableció en 2023 para brindar un servicio más cercano a nuestros clientes.

Sí, podemos. Enviamos pedidos a todo el mundo.

Podemos enviar por EMS, DHL, FedEx, UPS, TNT con número de seguimiento. El tiempo de entrega habitual es de 4 a 7 días laborables.

Pago del 100% T/T antes del envío.

Puede contactarnos en línea o dejarnos mensajes abajo.
