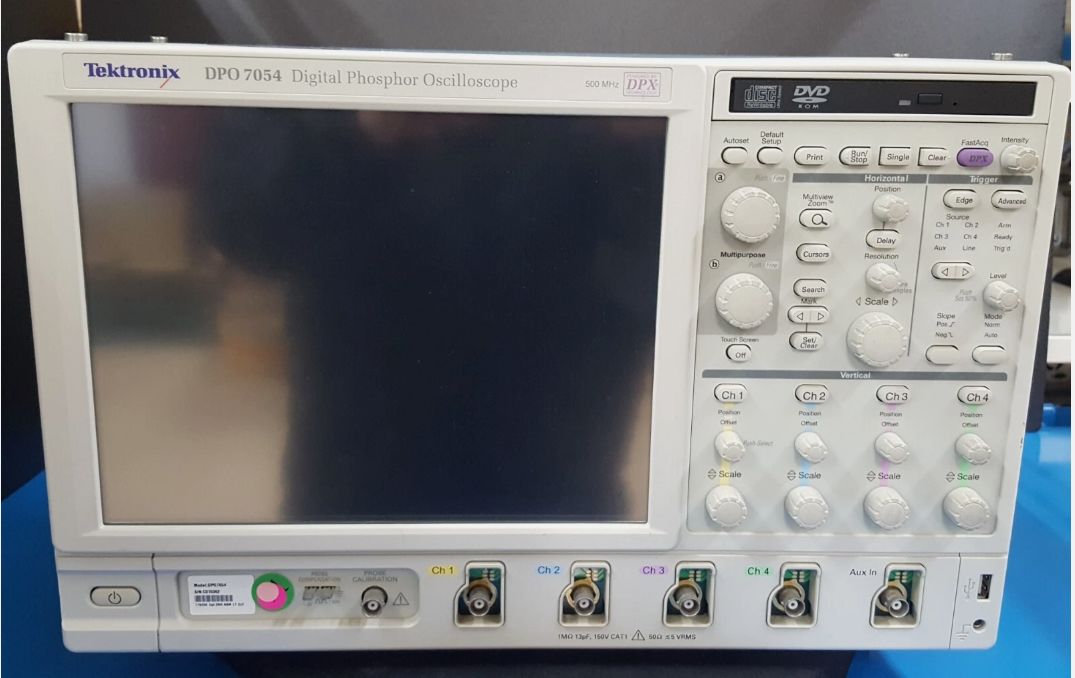

El osciloscopio Tektonix DPO7054 es un osciloscopio digital de fósforo en tiempo real y es la mejor solución de la industria para los problemas de integridad de la señal que enfrentan los diseñadores que verifican,Caracterizar, depuración y pruebas de diseños electrónicos sofisticados.

El osciloscopio Tektronix DPO7054 cuenta con un rendimiento excepcional en la adquisición y análisis de señales, simplicidad operativa y herramientas de depuración sin igual para acelerar sus tareas diarias.Tiene la pantalla más grande de la industria y su interfaz de usuario intuitiva proporciona un fácil acceso a la máxima cantidad de información.

Características y beneficios del DPO7054:

• Modelo de ancho de banda de 500 MHz para aplicaciones en serie y digitales
• Hasta 500 longitudes de registro de mega muestras con la función MultiView ZoomTM para una navegación rápida
• Hasta 40 GS/s de muestra en tiempo real en un canal y hasta 10 GS/s en los cuatro canales
• Búsqueda de eventos y marcado para encontrar eventos específicos en toda la forma de onda
• > 250 000 wfms/s Tasa máxima de captura de la forma de onda
• Hasta 310.000 formas de onda por segundo con el modo de adquisición de memoria segmentada FastFrameTM
• Pruebas de máscara de comunicaciones
• Windows personalizados de MyScope® y menús de clic derecho para una eficiencia excepcional
• Filtros de límite de ancho de banda seleccionables por el usuario para una mejor precisión de medición de baja frecuencia
• Trigger de patrones NRZ en serie de 64 bits para aislar efectos dependientes de patrones hasta 1,25 Gb/s
• 12.1 XGA con pantalla táctil
• Pinpoint® Triggering proporciona el desencadenamiento más flexible y de mayor rendimiento, con más de 1400 combinaciones para abordar prácticamente cualquier situación de desencadenamiento.
• Recuperación de relojes de flujos de datos en serie
• OpenChoice® Software con Microsoft Windows XP OS permite la creación de redes y el análisis extendido
• Triggering y decodificación de protocolo serie de baja velocidad (I2C, SPI, RS-232, CAN, LIN y FlexRay)
• Las soluciones de software específicas de la tecnología proporcionan experiencia de dominio incorporada para MIPI® D-PHY, Ethernet, pruebas de cumplimiento USB 2.0, jitter, sincronización, diagrama de ojos, potencia, análisis de bus de memoria DDR, CAN, LIN,y Diseño de red FlexRay

Aplicaciones del DPO7054

• Integridad de la señal, jitter y análisis de tiempo

• Descomposición y ensayo de conformidad de los flujos de datos en serie para las normas de la industria de telecomunicaciones y Datacom

• Verificación, depuración y caracterización de diseños sofisticados

• Investigación de fenómenos transitorios

• Diseño de bus serie de baja velocidad (I2C, SPI, RS-232, CAN, LIN y FlexRay)

• Análisis espectral

• Medidas y análisis de la potencia
