SRS Stanford Research Systems Modelos SG380 Series Generadores de Señales RF SG382 SG384 SG386

Descripción de los Generadores de Señales RF SRS Stanford Research Systems Modelos SG382 SG384 SG386

Presentamos los nuevos Generadores de Señales RF de la Serie SG380: por fin, fuentes de RF asequibles y de alto rendimiento.

Los Generadores de Señales RF de la Serie SG380 utilizan una arquitectura única e innovadora (Síntesis de Frecuencia por Aproximación Racional) para ofrecer una resolución de frecuencia ultra alta (1 µHz), un excelente ruido de fase y capacidades de modulación versátiles (AM, FM, ØM, modulación de pulsos y barridos) a una fracción del costo de los diseños de la competencia.

Los Generadores de Señales RF de la Serie SG380 utilizan una arquitectura única e innovadora (Síntesis de Frecuencia por Aproximación Racional) para ofrecer una resolución de frecuencia ultra alta (1 µHz), un excelente ruido de fase y capacidades de modulación versátiles (AM, FM, ØM, modulación de pulsos y barridos) a una fracción del costo de los diseños de la competencia. Los modelos estándar producen ondas sinusoidales desde CC hasta 2,025 GHz (SG382), 4,05 GHz (SG384) y 6,075 GHz (SG386).

Los modelos estándar producen ondas sinusoidales desde CC hasta 2,025 GHz (SG382), 4,05 GHz (SG384) y 6,075 GHz (SG386). Hay un duplicador de frecuencia opcional (Opt. 02) que extiende el rango de frecuencia del SG384 y SG386 a 8,10 GHz. Salidas de reloj diferenciales de bajo jitter (Opt. 01) están disponibles, y también se ofrece una entrada de modulación I/Q externa (Opt. 03). Para aplicaciones exigentes, la Serie SG380 se puede pedir con una base de tiempo de rubidio (Opt. 04).En el panel frontal

Los Generadores de Señales de la Serie SG380 tienen dos salidas en el panel frontal con rangos de frecuencia superpuestos. Un BNC proporciona salidas desde CC hasta 62,5 MHz con compensaciones y amplitudes ajustables de 1 mV a 1 Vrms en una carga de 50 Ω. Una salida de tipo N genera frecuencias de 950 kHz a 4,05 GHz con una potencia de +16,5 dBm a -110 dBm (amplitud de 1 Vrms a 0,707 µVrms) en una carga de 50 Ω.

Modulación

Los Generadores de Señales SG380 ofrecen una amplia variedad de capacidades de modulación. Los modos incluyen modulación de amplitud (AM), modulación de frecuencia (FM), modulación de fase (ΦM) y modulación de pulsos. Hay una fuente de modulación interna, así como una entrada de modulación externa. La fuente de modulación interna produce formas de onda sinusoidal, rampa, sierra, cuadrada y ruido. Una señal de modulación externa se puede aplicar a la entrada de modulación del panel trasero. El generador de modulación interno está disponible como salida en el panel trasero.

A diferencia de los generadores de señales analógicos tradicionales, la Serie SG380 puede barrer continuamente desde CC hasta 62,5 MHz. Y para frecuencias superiores a 62,5 MHz, cada rango de barrido cubre más de una octava.

OCXO o Base de Tiempo de Rubidio

La Serie SG380 viene con un oscilador de cristal controlado por horno (OCXO) base de tiempo. La base de tiempo utiliza un resonador de 10 MHz compensado por tensión de tercer sobretono en un horno con control termostático. La base de tiempo proporciona un ruido de fase muy bajo y un envejecimiento muy bajo. Se puede pedir un oscilador de rubidio opcional (Opt. 04) para reducir sustancialmente el envejecimiento de la frecuencia y mejorar la estabilidad de la temperatura.

La base de tiempo interna de 10 MHz (ya sea el OCXO estándar o la referencia de rubidio opcional) está disponible en una salida del panel trasero. Una referencia de base de tiempo externa de 10 MHz se puede suministrar a la entrada de la base de tiempo del panel trasero.

Salidas de reloj de onda cuadrada

Las salidas de reloj diferenciales opcionales (Opt. 01) están disponibles en el panel trasero, lo que convierte a la Serie SG380 en generadores de reloj de precisión, además de generadores de señales. Los tiempos de transición son típicamente de 35 ps, y tanto la compensación como las amplitudes de las salidas de reloj se pueden ajustar para cumplir con los niveles PECL, ECL, RSECL, LVDS, CML y NIM.

Entradas I/Q

Las entradas I/Q opcionales (Opt. 03) permiten que las señales de banda base I y Q modulen portadoras de 400 MHz a 6,075 GHz. Esta opción también permite que el modulador I/Q sea impulsado por un generador de ruido interno con amplitud y ancho de banda ajustables. Las salidas del panel trasero permiten que la fuente de ruido se vea o se use para otros propósitos.

Duplicador de frecuencia de salida

El SG384 y el SG386 se pueden pedir con un duplicador de frecuencia (Opt. 02) que extiende el rango de frecuencia a 8,10 GHz. La amplitud de la salida de RF del panel trasero se puede ajustar de –10 dBm a +13 dBm. Esta opción también viene con una salida de fuente de polarización que se puede configurar con una resolución de 5 mV sobre ±10 VCC.

Comunicación fácil

La operación remota es compatible con las interfaces GPIB, RS-232 y Ethernet. Todas las funciones del instrumento se pueden controlar y leer a través de cualquiera de las interfaces. Se pueden guardar hasta nueve configuraciones de instrumentos en la memoria no volátil.

Una nueva técnica de síntesis de frecuencia

Los Generadores de Señales de la Serie SG380 se basan en una nueva técnica de síntesis de frecuencia llamada Síntesis de Frecuencia por Aproximación Racional (RAFS). RAFS utiliza divisores enteros pequeños en un bucle de bloqueo de fase (PLL) convencional para sintetizar una frecuencia que estaría cerca de la frecuencia deseada (típicamente dentro de ±100 ppm) utilizando la frecuencia de referencia nominal del PLL. La frecuencia de referencia del PLL, que es suministrada por un oscilador de cristal de control de voltaje que está bloqueado en fase con un sintetizador digital directo con dithering, se ajusta para que el PLL genere la frecuencia exacta. Hacerlo proporciona una alta frecuencia de comparación de fase (típicamente 25 MHz) que produce un bajo ruido de fase mientras mueve los picos de referencia del PLL lejos de la portadora, donde se pueden eliminar fácilmente. El resultado final es una fuente de RF ágil con bajo ruido de fase, resolución de frecuencia esencialmente infinita, sin los picos de la síntesis de N fraccional ni el costo de un oscilador YIG.

Características clave de los Generadores de Señales RF SRS Stanford Research Systems Modelos SG382 SG384 SG386

CC a 2 GHz, 4 GHz o 6 GHz

• GPIB, RS-232 y Ethernet
• -116 dBc/Hz ruido de fase
• (20 kHz de compensación, f=1 GHz)
  AM, FM, ØM, PM y barridos
• Resolución de 1 µHz
• Base de tiempo OCXO (estándar)
• Especificación de

Generadores de Señales RF SG382 SG384 SG386Ajuste de frecuencia

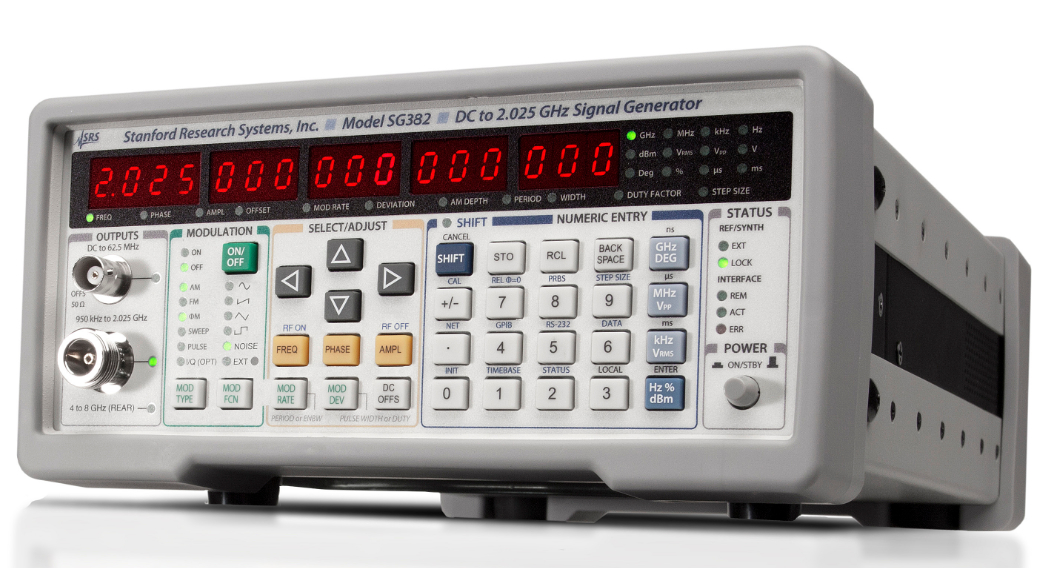

SG382 SG384 SG386Generador de señales SG382 de 2 GHz

Generador de señales SG384 de 4 GHz
Generador de señales SG386 de 6 GHz
Opción 01 Salidas de reloj del panel trasero
Opción 02 Duplicador de 8 GHz y polarización de CC
(Solo SG384 y SG386)
Opción 03 Modulación I/Q externa
Opción 04 Base de tiempo de rubidio
Kit de montaje en rack único RM2U-S
Kit de montaje en rack doble RM2U-D
