Los osciloscopios de la serie DSA90000A de Agilent agregan análisis de datos en serie, EZJIT+, estándar de memoria de 50 M a los productos DSO90000A equivalentes.

La serie Infiniium DSO90000 cuenta con tecnología líder en la industria que permite un rendimiento superior del osciloscopio que va más allá de las especificaciones. El software personalizado para acelerar sus tareas de medición puede estar completamente integrada dentro de la aplicación de osciloscopio para una operación perfecta. La aceleración de hardware ayuda a las velocidades de medición y el rendimiento. Y nuestros expertos en RF y sondeo han asegurado que obtenga las medidas más precisas cada vez con menos ruido de alcance para interferir y sondas que funcionan con el ancho de banda completo del alcance.

Integridad de señal de osciloscopio superior
Ancho de banda de 13 GHz.
40 GSA/s en cada uno de los 4 canales analógicos
Memoria estándar de 50 MPTS por canal, actualizable a la industria líder de la industria 1 GPTS
Incluye análisis de datos en serie y software EZJIT+
Diseñado para una precisión de medición en tiempo real inigualable
El piso de ruido más bajo de la industria a 3.37 MV a 100mV/DIV
Capacidad de análisis de jitter más profunda (PRBS^23) y la caracterización más precisa de TJ y RJ en tiempo real para las velocidades de datos a 8.5 GB/sy menos
El desinflamiento acelerado de hardware permite una fácil compensación por la sonda, el accesorio y los efectos del canal. Obtenga más detalles aquí.
Aprobar las exigentes pruebas de cumplimiento de hoy más rápidamente
Más de 30 aplicaciones de software para cumplimiento, depuración y análisis que incluyen: SATA 6G, PCI Express® II, HDMI, Ethernet, DDR, etc. Consulte la lista completa en las aplicaciones de cumplimiento
Nuestros expertos de la industria en organizaciones clave de estándares aseguran que nuestras herramientas incluyan las mediciones correctas cada vez
Las suites de prueba predefinidas y los informes completos significan que los técnicos pueden ejecutar pruebas, liberando valiosos recursos de ingeniería.
Depurar sus diseños más difíciles con confianza
La nueva aplicación definida por el usuario permite la automatización rápida de cualquier medición de alcance. Busque y comparta aplicaciones definidas por el usuario en el Foro de Discusión Agilent.
Personalice su osciloscopio de infiniio utilizando funciones definidas por el usuario, aplicación definida por el usuario y mi infiniio para una operación más eficiente. Encuentre y comparta ejemplos de personalización en el Foro de Discusión Agilent.
El software MATLAB® disponible directamente desde Agilent para hacer sus propias rutinas de medición y análisis personalizadas, filtros definidos por el usuario o aplicaciones de instrumentos. Software MATLAB para osciloscopios de Agilent

El concepto de diseño evalúa la integridad de la señal. Validar el cumplimiento. Depurar y analizar diseños. Cuando desarrollamos la serie Infiniium 90000A, echamos un vistazo a las tareas clave que realizan los ingenieros de diseños digitales y de RF de alta velocidad. Luego creamos una serie de ámbitos que podrían ayudarlo a administrar cada una de estas tareas de manera rápida y fácil. Aprovechamos la experiencia que hemos adquirido durante más de 50 años que pasamos avanzando en la tecnología de alcance. Por lo tanto, finalmente puede trabajar con un alcance ultra-rendimiento que se mantiene al día con usted y sus diseños de vanguardia.

Infiniium módulo múltiple aislados EMI. Para permitir que nuestros ámbitos funcionen a altas frecuencias con interferencia electromagnética mínima (EMI), confiamos en nuestra experiencia en tecnología de radiofrecuencia (RF). En lugar de implementar cada componente de un circuito digital en un bloque de circuito separado, creamos un módulo de múltiples chips que utiliza una "jaula Faraday" para aislar EMI. El resultado? ESCUPOS DE ENCUESTO HIGO CON LA PRODUMIA DE RUIDO MÁS BAJO en la industria.

Infiniimax le ofrece el mayor rendimiento disponible para medir señales diferenciales y de un solo extremo, con soluciones de conectividad flexibles para los ICS y las placas de circuito de alta densidad actual.
Las sondas Infiniimax tienen un rendimiento completamente caracterizado para todos sus diversos cabezales de sonda. Esto incluye:
• Gráfico de respuesta de frecuencia barrida
• Rechazo de modo común versus
gráfico de frecuencia
• Parcela de impedancia versus frecuencia
• Gráfico de carga de sonda de dominio de tiempo
• Trama de seguimiento de la sonda de dominio de tiempo

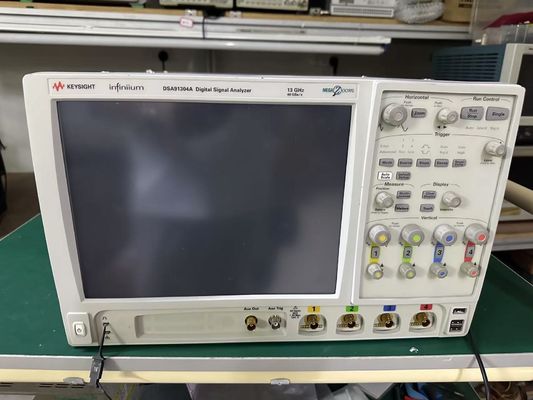

Ofreciendo la gama más amplia de las aplicaciones de cumplimiento disponibles de la industria para proporcionar una configuración rápida para el cumplimiento y las pruebas de margen automatizadas y los informes de margen, los ámbitos DSA91304A Keys se han convertido en la herramienta de referencia para las casas de prueba en todo el mundo. El DSA91304A de Keysight cuenta con un conjunto de aplicaciones de medición en constante expansión para depuración en serie y visualización de protocolos, pruebas de fluctuación, activación avanzada, personalización de medición y automatización rápida. Ponga el poder del alcance para que funcione para sus desafíos únicos de depuración y análisis.

Lista de opciones
