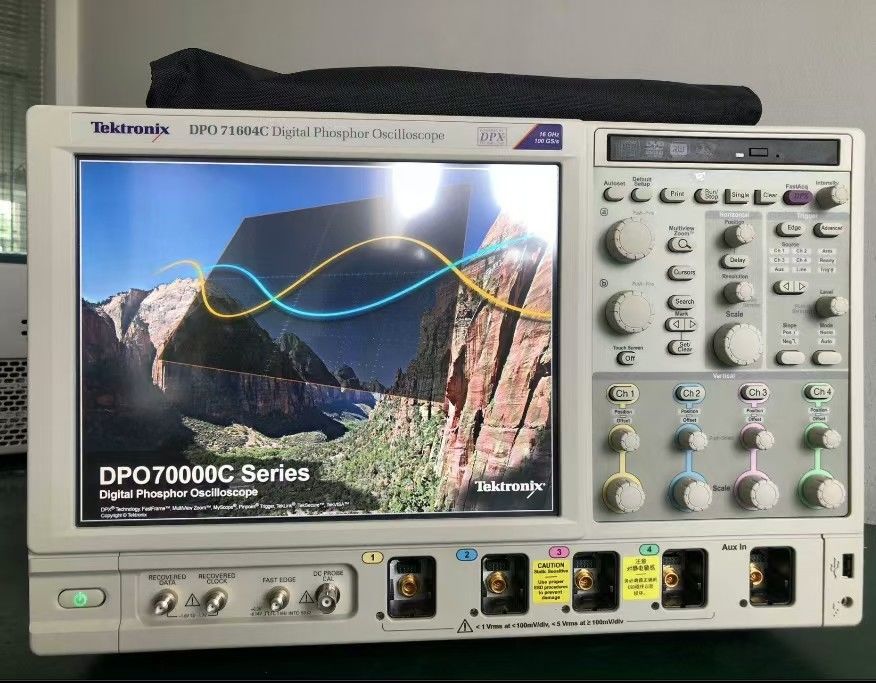

Testado el osciloscopio digital de 4 canales Tektronix DPO71604C DSA71604C 16 GHz 100 GS/s

Descripción del DPO/DSA71604C de Tektronix

Para desarrollar con los estándares de serie de alta velocidad de hoy, el analizador digital en serie DSA70000 es su solución sin compromisos de alto rendimiento y dedicada para abordar eficientemente sus desafíos de diseño

La serie DSA70000 es una nueva generación de analizadores digitales en tiempo real basados en la misma tecnología avanzada que los osciloscopios digitales de fósforo en tiempo real DPO70000.A medida que la tecnología serial de alta velocidad se vuelve más generalizada, más diseñadores están buscando soluciones fáciles de usar, completas y dedicadas para verificar, caracterizar, depurar y probar sofisticados diseños en serie de alta velocidad.La serie DSA70000 está específicamente dirigida a abordar los desafiantes problemas de diseño en serie de alta velocidad que enfrentan los diseñadores, al encapsular una amplia experiencia en el dominio de datos serie de alta velocidad.y herramientas de depuración sin igual de la serie DPO70000También cuenta con las herramientas de análisis ampliadas que permiten el análisis de señales serie de alta velocidad y las mediciones de cumplimiento en un instrumento especializado.

Los analizadores de la serie DSA70000 proporcionan la fidelidad de la señal de los osciloscopios Tektronix para garantizar la confianza en los resultados de las mediciones: alta tasa de muestreo en todos los modelos, en todos los canales,para capturar más detalles de la señal (transientes, imperfecciones, bordes rápidos), 25 GS/s en los cuatro canales para los modelos de 4, 6 y 8 GHz, 50 GS/s en los cuatro canales para los 12.5Los modelos de 16 y 20 GHz, mejora del ancho de banda, así como el mejor piso de bajo ruido de jitter y precisión vertical para mediciones muy precisas.

La serie DSA70000 proporciona la adquisición más larga de la industria para proporcionar una mayor resolución y una secuencia de tiempo más larga.o una muestra opcional de hasta 100 M en los cuatro canales para el 4, 6 y 8 GHz, 200 M muestras en los cuatro canales para el 12.5Gestione fácilmente esta longitud de registro profunda y proporcione una comparación y análisis detallados de múltiples segmentos de forma de onda con la función MultiView ZoomTM.

Los analizadores DSA70000 comparten la tecnología DPX del DPO70000 y pueden ofrecer una alta tasa de captura de formas de onda a más de 300.000 formas de onda por segundo.La serie DSA70000 captura estos eventos de fallas intermitentes que pueden romper un diseño con el modo de adquisición FastAcq. Con el activador Pinpoint®, la serie DSA70000 también está equipada para aislar una sección de una señal compleja para su posterior análisis.

Para depurar arquitecturas serie, la serie DSA70000 cuenta con el desencadenamiento de patrones serie NRZ y decodificación de protocolo con recuperación de reloj incorporada.Identifica las transicionesPuede ver las secuencias de bits capturadas decodificadas en sus palabras para un análisis conveniente (para 8b/10b y otros flujos de datos en serie codificados),o puede configurar las palabras codificadas deseadas para el desencadenante de patrón en serie para capturar. Por último, puede sincronizar las adquisiciones de patrones de prueba serie largas hasta 6.25 Gbps para eliminar el jitter aleatorio.

La serie DSA70000 cuenta con las mediciones de jitter y tiempo de mayor precisión, así como algoritmos de análisis completos.Puedes hacer mediciones de jitter en ciclos de reloj contiguos de cada pulso válido en una adquisición de un solo disparoLas mediciones múltiples y los gráficos de tendencia muestran rápidamente el tiempo del sistema en condiciones variables.También incluye la separación de Jitter aleatorio y Jitter determinista, así como la medición de Jitter total a una proporción de error de bits de 10-18 años.

Communications Mask Testing proporciona una cartera completa de máscaras para verificar el cumplimiento de los estándares de comunicaciones en serie.Las medidas de seguridad se aplican a los sistemas de seguridad de los Estados miembros, incluidos los sistemas de seguridad de los Estados miembros..102 (1.544 Mbps a 155 Mbps); Ethernet IEEE 802.3Los sistemas de conexión de alta velocidad son los siguientes:1) InfiniBand (2.5 Gbps); USB (12 Mbps a 480 Mbps); Serial ATA (1.5 Gbps, 3 Gbps); Serial Attached SCSI (1.5 Gbps, 3.0 Gbps); IEEE 1394b (491.5 Mbps a 1.966 Gbps); Rápido de entrada y salida (1.25 Gbps a 3.(incluidos los dispositivos de seguridad); Normas de la OIF (2,488 Gbps a 3,11 Gbps); PCI Express (2,5 Gbps).

Pruebas de capas físicas precisas, simples y personalizables en estándares de serie de alta velocidad.Se trata de una serie de medidas de control., Serial ATA, Serial Attached SCSI, Fiber Channel, XAUI, IEEE1394b, RapidIO) es fundamental para garantizar la interoperabilidad del dispositivo.La recuperación de reloj en tiempo real (RT-Eye®) patentada y el renderizado de ojos proporcionan una recuperación de reloj específica estándar, diagramas oculares de alta precisión para bits de transición y no transición y mediciones precisas de jitter y mediciones de desacento.Los módulos de cumplimiento y análisis específicos de la norma que configuran la máscara de forma de onda de paso/fallo y las pruebas de límite de medición también están disponibles como opción para PCI Express (opción PCE), para Serial ATA y SAS (SST opcional), para FB-DIMM (Módulo de memoria en línea doble totalmente tamponado) (FBD opcional) o InfiniBand (IBA opcional)

El osciloscopio de cuatro canales proporciona un ancho de banda de 16 GHz y una velocidad máxima de muestreo en tiempo real de 100 GS/s.El largo alcance de la longitud de registro de hasta 10 M (20 M para DSA) ofrece una alta resolución, así como la captura de forma de onda de duración prolongadaSu excelente relación señal/ruido y su superior integridad de la señal garantizan la confianza en los resultados de medición.

El alcance también puede aislar la causa y depurar los subsistemas que funcionan mal.Los usuarios también pueden identificar rápidamente las anomalías de la señal intermitente, ahorrando horas o incluso días al revelar la naturaleza de la falla para que puedan aislarse utilizando sofisticados modos de activación.Sus disparadores de punto de pinza permiten al alcance capturar, analizar y eliminar eventos poco frecuentes como las corridas de señal o fallas causadas por problemas de integridad de la señal o contención del bus.

Lista de opciones

20XL: 250 MS/Ch longitud del registro

ASM: Búsqueda avanzada de eventos y marcado

2XL: 31.25 MS/Ch (estándar para el DSA7000 y el MSO7000)

SR-810B: 8b/10b Análisis en serie

SR-CUST: Kit de análisis en serie personalizado para desarrolladores

TDSUSB2: Software de ensayo de conformidad USB 2.0

TDSDVI: Solución de ensayo de conformidad DVI

TDSET3: Software de cumplimiento de Ethernet

TDSPTD: Activador y decodificador del protocolo para 8b/10b

TDSHT3: Solución de prueba de conformidad HDMI

DJA: Herramientas de análisis de jitter y ojos ¢ avanzadas (DPOJET)

HDM: TekExpress HDMI2.0 Fuente

HDM-DS: TekExpress HDMI2.0 Protocolo eléctrico y del sumidero
