• Modelos analógicos de 2 y 4 canales
• Modelos de ancho de banda de 100 MHz, 200 MHz, 350 MHz, 500 MHz y 1 GHz
• El ancho de banda es actualizable (hasta 1 GHz)
• Rate de muestreo de hasta 5 GS/s
• 10 M de longitud récord en todos los canales
• > 280.000 wfm/s velocidad máxima de captura de la forma de onda
• sondas de voltaje pasivo estándar con carga capacitiva de 3,9 pF y ancho de banda analógico de 250 MHz, 500 MHz o 1 GHz
• Analisador de espectro
  • Intervalo de frecuencia: 9 kHz - 1 GHz (estándar) o 3 GHz (opcional)
  • Ancho de banda de captura ultraancho de hasta 3 GHz
• Generador de funciones arbitrarias (opcional)
  • 13 tipos de forma de onda predefinidos
  • Generación de formas de onda de 50 MHz
  • longitud de registro del generador arbitrario de 128 k
  • Tasa de muestreo arbitraria del generador de 250 MS/s
• Canales digitales (opcional)
  • 16 canales digitales
  • 10 M de longitud récord en todos los canales
  • 121Resolución de tiempo de 2 ps
• Decodificación, activación y búsqueda del bus serie (opcional)
  • Apoyo de bus de serie para I2C, SPI, RS-232/422/485/UART, USB 2.0, CAN, CAN FD, LIN, FlexRay, MIL-STD-1553, ARINC429, y estándares de audio
• Voltímetro digital / Contador de frecuencia (gratuito con el registro del producto)
  • Las mediciones de tensión de 4 dígitos de RMS de CC, AC y RMS de DC+AC
  • Medidas de frecuencia de 5 dígitos

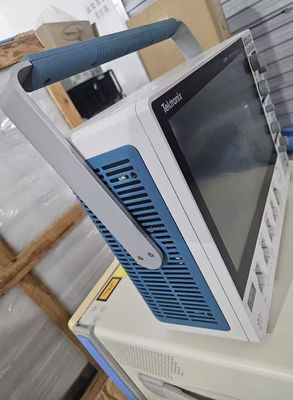

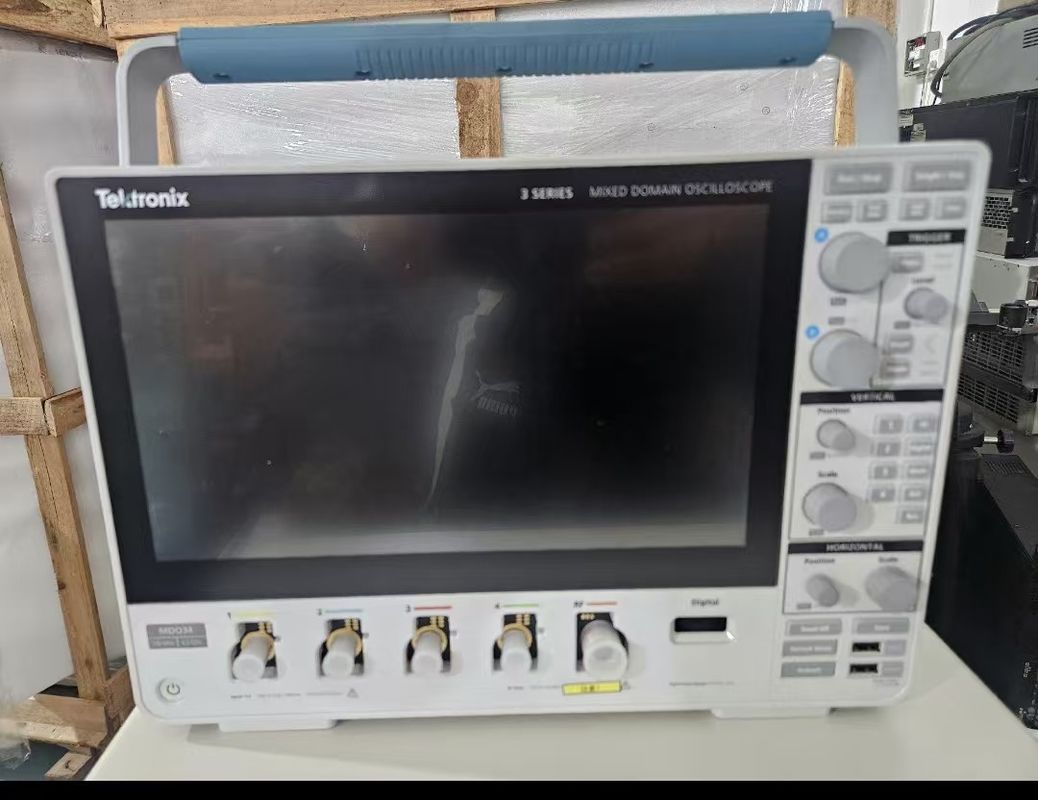

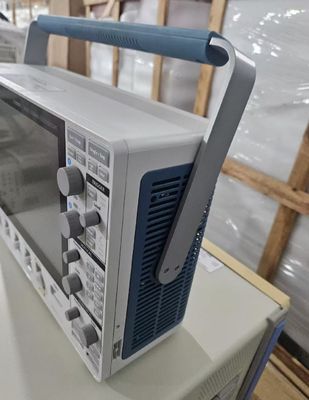

Familia MDO de la serie 3

MDO32

Osciloscopio de dominio mixto con (2) canales analógicos, (1) entrada de disparador auxiliar, un analizador de espectro de 1 GHz, (1) entrada de analizador de espectro y (1) entrada de analizador lógico

MDO34

Osciloscopio de dominio mixto con (4) canales analógicos, un analizador de espectro de 1 GHz, (1) entrada del analizador de espectro y (1) entrada del analizador lógico

Las sondas

Modelos de 1 GHz

TPP1000, ancho de banda de 1 GHz, 10X, 3.9pF. Una sonda de voltaje pasivo por canal analógico

Modelos de 350 MHz y 500 MHz

TPP0500B, ancho de banda de 500 MHz, 10X, 3,9 pF. Una sonda de voltaje pasivo por canal analógico

Modelos de 100 MHz y 200 MHz

TPP0250, ancho de banda de 250 MHz, 10X, 3,9 pF. Una sonda de voltaje pasivo por canal analógico

Cualquier modelo con opción 3-MSO

Una sonda lógica de 16 canales P6316 y sus accesorios

Opciones de instrumentos

3-AFG

Generador de funciones arbitrarias con 13 formas de onda predefinidas, generación de formas de onda arbitrarias y modulación de frecuencia y amplitud.

3-MSO

16 canales digitales; incluye sonda digital P6316 y accesorios.

3-SA3

Analisador de espectro; rango de frecuencia de 9 kHz a 3 GHz y ancho de banda de captura a 3 GHz.

3a Sec.

Mejora de la seguridad del instrumento para permitir el control protegido por contraseña de la activación/desactivación de todos los puertos del instrumento y la funcionalidad de actualización del firmware del instrumento.

Opciones de ancho de banda

Elige el ancho de banda que necesitas hoy eligiendo una de estas opciones de ancho de banda. Puedes actualizarlo más tarde comprando un kit de actualización.

3-BW-100

Ancho de banda de 100 MHz para canales analógicos, estándar de analizador de espectro de 1 GHz

3-BW-200

Ancho de banda de 200 MHz para canales analógicos, estándar de analizador de espectro de 1 GHz

3-BW-350

Ancho de banda de 350 MHz para canales analógicos, estándar de analizador de espectro de 1 GHz

3-BW-500

Ancho de banda de 500 MHz para canales analógicos, estándar de analizador de espectro de 1 GHz

3-BW-1000

Ancho de banda de 1 GHz para canales analógicos, estándar de analizador de espectro de 1 GHz

Opciones de cable de alimentación y enchufe

Opt. A0

América del Norte enchufe de energía (115 V, 60 Hz)

Opt. A1

El punto de enchufe de energía Euro universal (220 V, 50 Hz)

Opt. A2

Reino Unido enchufe de corriente (240 V, 50 Hz)

Opt. A3

Enchufe de energía de Australia (240 V, 50 Hz)

Opt. A5

Enchufe de electricidad de Suiza (220 V, 50 Hz)

Opt. A6

Enchufe de energía japonesa (100 V, 50/60 Hz)

Opt. A10

Enchufe de energía china (50 Hz)

Opt. A11

Enchufe de electricidad de la India (50 Hz)

Opt. A12

Enchufe de energía de Brasil (60 Hz)

Opt. A99

No hay cable de alimentación

Opciones de activación y análisis

3-BND

Añade un paquete de aplicaciones (incluye todas las opciones de serie y la opción de análisis de potencia).

3-SRAERO

Añade el desencadenamiento y análisis en serie aeroespacial (MIL-STD-1553, ARINC429).

3-SRAUDIO

Añade el disparador y análisis de audio en serie (I2S, LJ, RJ, TDM).

3-SRAUTO

Añade el desencadenamiento y análisis en serie automotriz (CAN, CAN FD, LIN, FlexRay).

3-SRCOMP

Añade el desencadenamiento y análisis en serie de la computadora (RS-232/422/485/UART).

3-SREMBD

Añade activación y análisis en serie integrados (I2C, SPI).

3-SRUSB2

Añade el desencadenamiento y análisis en serie USB (USB 2.0 LS, FS, HS).

3-PWR

Añade medición y análisis de potencia.
