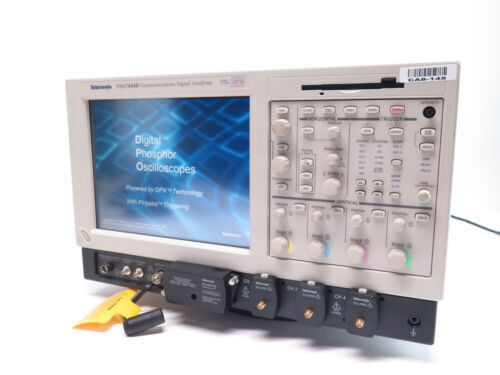

TEKTRONIX Digital Phosphor Osciloscopes TDS7000B Serie

Características y beneficios

• Hasta 7.25 GHz ancho de banda analógico verdadero y hasta 43 PS Risetime (20% - 80%)
• > 400,000 WFMS/S Tasa de captura de forma de onda, alimentada por la exclusiva tecnología de adquisición de DPX®
• 20 GS/s Muestra en tiempo real máxima
• Precisión excepcional del tiempo delta para una alta confianza en mediciones de tiempo crítico
• Windows de control personalizado MyScope® Mejora la productividad
• Menús de clic del mouse derecho para una eficiencia excepcional
• Potentes características desencadenantes para la detección rápida de fallas relevantes
• Pruebas de máscara de comunicaciones hasta 4.25 GB/s
• Recuperación del reloj de flujos de datos en serie de hasta 3.125 GB/s
• Longitud de registro de hasta 64 MB con Multiview Zoom ™ para una navegación rápida de registros largos
• Interfaz TekConnect® para una conexión de alta fidelidad
• Controles directos clásicos, pantalla sensible al tacto o navegación del mouse
• OpenChoice® con Microsoft Windows 2000 ofrece redes y análisis incorporados
• Pantalla XGA 1024x768

Aplicaciones

• Integridad de la señal, fluctuación y análisis de tiempo
• Verificación, depuración y caracterización de diseños sofisticados
• Diseño, desarrollo y pruebas de cumplimiento de transmisiones de datos en serie de hasta 4.25 GB/s
• Depuración de diseños de equipos de red de telecomunicaciones, datacom y área de almacenamiento, y placas posteriores de alta velocidad
• Análisis espectral
• Investigación de fenómenos transitorios

Fidelidad de medición superior • Análisis inigualable • Usabilidad sin compromisos

La combinación única de la serie TDS7000B de fidelidad de medición superior, análisis inigualable y usabilidad sin compromisos lo convierte en la mejor máquina de prueba para simplificar y acelerar el diseño de sistemas complejos de alta velocidad. Esta familia ofrece la mejor solución de la industria a los desafiantes problemas de integridad de la señal que enfrentan los diseñadores que verifican, caracterizan y depuran diseños electrónicos sofisticados.

Entregan hasta 7,25 GHz (típico) ancho de banda analógico verdadero, hasta 43 PS Time (20% - 80%) y 20 GS/s tasa de muestra máxima en tiempo real para capturar eventos críticos con detalles finos. La tecnología de adquisición exclusiva de DPX® permite tasas de captura de forma de onda de hasta 400,000 WFM/s para encontrar fallas raras en segundos o minutos, en lugar de horas o días. Las soluciones de software innovadoras ofrecen experiencia en el dominio para análisis avanzados y pruebas de cumplimiento, mientras que la arquitectura OpenChoice® permite a los usuarios integrar su experiencia a través de la capacidad de escribir fácilmente programas personalizados o utilizar software comercial popular. La interfaz gráfica de usuario intuitiva ofrece una capacidad sofisticada a usuarios avanzados sin intimidar a los usuarios ocasionales.

Windows de control personalizado MyScope®

Las ventanas de control MyScope le permiten construir sus propias ventanas de control con solo los controles, características y capacidades que le importan y que sean importantes en su trabajo. Por primera vez, puede crear su propia "caja de herramientas" personalizada de características de osciloscopio. Ya no necesita buscar en los menús o volver a aprender cómo conducir el osciloscopio después de un descanso del laboratorio. Las ventanas de control de MyScope se crean fácilmente en cuestión de minutos utilizando un proceso simple, visual, de arrastre y caída. Una vez creado, se accede fácilmente a estas ventanas personalizadas a través de un botón MyScope dedicado y la selección del menú en el botón de osciloscopio/barra de menú, como cualquier otra ventana de control. Puede hacer que un número ilimitado de ventanas de control personalizadas, lo que permite a cada persona que usa el osciloscopio, en un entorno compartido, tenga su propia ventana de control única. Dado que las ventanas de control se almacenan como archivos en el disco duro, se pueden transferir fácilmente a otros osciloscopios de la serie CSA7000B, TDS5000B o TDS6000B/C, o incluso pueden enviarse por correo electrónico a un compañero de trabajo en todo el mundo cuando la necesidad surge. MyScope Control Windows beneficiará a todos los usuarios de osciloscopio, desde eliminar el tiempo de aumento que muchos enfrentan al regresar al laboratorio después de no usar un osciloscopio durante un tiempo, hasta el usuario eléctrico que ahora puede operar de manera mucho más eficiente. Todo lo que necesita se encuentra en una ventana de control en lugar de tener que navegar constantemente a través del menú después del menú para repetir tareas similares.

Clics derecho

Los menús de clic del mouse correcto hacen cosas simples como deberían ser, simples. Los menús de clic derecho son sensibles al contexto, lo que significa que las opciones presentadas en el menú dependen de dónde haga clic derecho en el mouse. Esto hace que los menús de clic derecho son extremadamente intuitivos. ¿Quieres cambiar el tipo de cursor? Haga clic derecho en un cursor o las lecturas del cursor. ¿Quiere cambiar los niveles de referencia de una medición automática? Haga clic derecho en la medición. ¿Quieres cambiar los parámetros de activación? Haga clic derecho en las lecturas de activación. ¿Quieres cambiar el color de una forma de onda? Haga clic derecho en el mango de forma de onda. Prácticamente todos los objetos en la pantalla del osciloscopio tienen menús de clic derecho asociados con ellos que incluyen todas las acciones o características apropiadas en relación con esos objetos. También hay menús de clic derecho para regiones de la pantalla además de solo objetos. Por ejemplo, hacer clic derecho en la Graticule principal menciona un menú con opciones como datos claros, configuración predeterminada, autoset, capturas de pantalla, guardar todas las formas de onda y agregar texto de pantalla, proporcionando un solo clic en el acceso a muchas de sus tareas más comúnmente realizadas.

Características

Sistema vertical

*1A ≥10 mV/div.

Sistema vertical (continuación)

Nota: El ancho de banda del sistema típico de TDS7404B con P7240: 4 GHz.

Nota: El ancho de banda del sistema típico de TDS7404B con P7330: 3.5 GHz.

Nota: ancho de banda del sistema típico de TDS7704B con P7260: 6 GHz

Nota: El ancho de banda del sistema típico de TDS7704B con P7350: 5 GHz.

Nota: El ancho de banda del sistema típico de TDS7704B con P7380: 7 GHz.

Sistema base de tiempo

Sistema de adquisición

Duración máxima a la mayor resolución en tiempo real (1-Ch)

Modos de adquisición

Sistema de activación

Sistema de recuperación del reloj (Opción SM, ST)

Modos de activación

Borde -Pendiente positiva y/o negativa en cualquier canal o entrada auxiliar del panel frontal. El acoplamiento incluye DC, AC, rechazo de ruido, rechazo de HF y rechazo de LF.

Falla -Activar o rechazar fallas de fallas de positivo, negativo o polaridad. El ancho de falla mínimo es de 1.0 ns con resolución de 200 PS (TDS7104/TDS7054). El ancho de falla mínimo es de 170 ps (TDS7704B) o 225 ps (todos los demás modelos B) con tiempo de reedicción de 250 ps (modelos B).

Ancho -Activar el ancho de pulso positivo o negativo (hasta 170 ps en modelos B) dentro o fuera de los límites de tiempo seleccionables - 1 ns (TDS7104/TDS7054) o 340 ps (modelos B) a 1 s).

RUT -Activar un pulso que cruza un umbral pero no puede cruzar un segundo umbral antes de cruzar el primero nuevamente. Calificación de tiempo opcional.

Se acabó el tiempo -Disparador en un evento que sigue siendo alto, bajo o bajo, durante un período de tiempo especificado, seleccionable de 1 ns (TDS7104/TDS7054) o 340 ps (modelos B) a 1 s con 200 ps (TDS7104/TDS7054) o 100PS (B Modelos B (B Modelos B ).

Transición -Activar las tasas de borde de pulso que son más rápidas o más lentas que las especificadas. La pendiente puede ser positiva, negativa o cualquiera.

Configuración/Hold -Activar las violaciones tanto del tiempo de configuración como del tiempo de retención entre el reloj y los datos presentes en dos canales de entrada.

Patrón -Desencadenante cuando el patrón se vuelve falso o se mantiene verdadero durante un período de tiempo especificado. Patrón (y, o, Nand, ni) especificado para cuatro canales de entrada definidos como altos, bajos o no le importa.

Estado -Cualquier patrón lógico de canales (1, 2, 3) registrado por el borde en el canal 4. Activado en el borde del reloj ascendente o descendente.

Ventana -Activar un evento que ingresa o sale de una ventana definida por dos umbrales ajustables al usuario. El evento puede ser calificado por tiempo o lógica (solo modelos B)

Activador de lógica calificado aplicable a desencadenantes de falla, ancho, runcio, tiempo de espera, transición, configuración/retención, activadores de ventana: activación en el evento especificado solo si el estado lógico definido con los canales restantes no utilizados ocurre (solo modelos B).

Retraso de activación por tiempo -16 ns (5 ns para modelos B) a 250 s.

Retraso de activación por eventos -1 a 10,000,000 de eventos.

Medidas de forma de onda

Amplitud -Amplitud, alta, baja, máxima, mínima, pico a pico, media, media del ciclo, rms, rms de ciclo, sobreimpulso positivo, sobreimpulso negativo.

Tiempo -Tiempo de aumento, tiempo de caída, ancho positivo, ancho negativo, ciclo de trabajo positivo, ciclo de trabajo negativo, período, frecuencia, retraso.

Combinación -Área, ciclo, área, fase, ancho de explosión.

Relacionado con el histograma -El recuento de la forma de onda, los golpes en la caja, los golpes máximos, mediana, máximo, mínimo, pico a pico, media (μ), desviación estándar (σ), μ+1σ, μ+2σ, μ+3σ.

Relacionado con el patrón de los ojos (solo modelos B) -Relación de extinción (Absolute, %y DB), altura del ojo, parte superior del ojo, base de ojos, ancho de los ojos, %de cruce, jitter (pico pico, rms y 6sigma), ruido (pico pico y rms), relación s/n , Distorsión del ciclo, factor Q.

Procesamiento de forma de onda/matemáticas

Expresiones algebraicas -Definir expresiones algebraicas extensas que incluyen formas de onda, escalares y resultados de mediciones paramétricas, por ejemplo, (integral (CH.1-medio (CH.1)) × 1.414).

Aritmética -Agregue, reste, multiplique, divida las formas de onda y los escalares.

Relacional -Resultado booleano de comparación>, <,> =, <=, ==,! =.

Cálculo -Integrar, diferenciar.

Funciones de dominio de frecuencia -Magnitud espectral y fase, espectros reales e imaginarios.

Unidades verticales -Magnitud: lineal, db, dbm; Fase: grados, radianes.

Funciones de la ventana -Rectangular, Hamming, Hanning, Kaiser-Bessel, Blackman-Harris, Gaussian, Flattop2, Tek Exponencial.

Definición de forma de onda -Como expresión matemática arbitraria.

Mostrar características

Tipo de visualización -Pantalla de color de la matriz de cristal líquido.

Tamaño de la pantalla -Diagonal: 264 mm (10.4 pulg.).

Resolución de visualización -

TDS7104/TDS7054: 640 horizontal x 480 píxeles verticales.

TDS7154B/TDS7254B/TDS7404B/TDS7704B: 1024 horizontal x 768 píxeles verticales

Estilos de forma de onda -Vectores, puntos, persistencia variable, persistencia infinita.

Sistema informático y periféricos

UPC -

TDS7104/TDS7054: procesador Intel Celeron, 850 MHz.

TDS7154B/TDS7254B/TDS7404B/TDS7704B: procesador Intel Pentium IV, 2.8 GHz*2

Memoria del sistema de PC -1 GB*2.

Unidad de disco duro -Control de disco duro extraíble de 40 GB: panel trasero o (solo modelos B) Panel frontal, (opción FHD).

Unidad de disquete -1.44 MB 3.5 en disco disco-disco: panel frontal, o (solo modelos B) Panel trasero (opción FHD)

CD -R/W Drive -Panel de panel trasero CD-R/W Drive con aplicación de software de creación de CD.

Ratón -Modelo de rueda del pulgar incluido, interfaz USB.

Teclado -Mini teclado incluido (encaja en la bolsa); Interfaz PS-2. Ordene 119-6633-00 para el teclado de tamaño completo; Interfaz USB y centro.

*2Disponible en septiembre de 2004.

Puertos de entrada/salida

Salida del compensador de sonda -Conector BNC del panel frontal requiere la sonda CAL-deskewwet (incluida) para el accesorio de la sonda. Amplitud 200 mV (TDS7104/TDS7054) o 500MV (modelos B) ± 20% en una carga de 50 Ω, frecuencia 1 kHz ± 5%.

Amplitud de salida de señal analógica -El conector BNC de panel frontal proporciona una versión tamponada de la señal que está conectada a la entrada CH 3 cuando CH 3 se selecciona como fuente de activación. 20 mV/div ± 20% en una carga de 1.8 MΩ, 10 mV/div ± 20% en una carga de 50 Ω.

Ancho de banda de salida de señal analógica, típica

TDS7054, TDS7104: 100 MHz en una carga de 50 Ω.

TDS7154B/TDS7254B/TDS7404B/TDS7704B: 1 GHz en una carga de 50 Ω.

Referencia de base de tiempo externa en -Conector BNC de panel trasero, el sistema de base de tiempo puede fase-lock a referencia externa de 10 MHz.

Referencia de la base de tiempo -Conector BNC de panel trasero, acepta la salida compatible con TTL del oscilador de referencia interno de 10 MHz.

Niveles de salida auxiliar -El conector BNC del panel frontal proporciona un pulso conmutable compatible con TTL y conmutable cuando se desencadena el osciloscopio.

Puerto paralelo -IEEE 1284, conector DB-25.

Puertos de audio -Jacks de teléfono en miniatura para entrada de micrófono estéreo y salida de línea estéreo.

Puerto USB -Permite la conexión o la desconexión del teclado USB y/o el mouse, mientras que la potencia del osciloscopio está encendido. Los modelos B tienen 2 puertos USB.

Puerto de teclado -PS-2 Compatible.

Puerto del mouse -PS-2 Compatible.

Puerto LAN -Conector RJ-45, admite 10Base-T y 100Base-T.

Puerto serie -Puerto DB-9 COM1.

Puerto de video de Windows -Conector D-Sub de 15 pines en el panel trasero; Conecte un segundo monitor para usar el modo de pantalla de doble monitor. El video cumple DDC2B

Puerto GPIB -IEEE 488.2 Estándar.

Puerto de video de alcance -Conector D-Sub de 15 pin en el panel trasero, el video es compatible con IBM XGA en los modelos B. Conecte para mostrar la pantalla de osciloscopio, incluidas las formas de onda en vivo en un monitor o proyector externo. El escritorio principal de Windows también se puede mostrar en un monitor externo utilizando este puerto.

Fuente de energía

Fuerza -100 a 240 VRms, ± 10%, 50/60 Hz; 115 VRms± 10%, 400 Hz; Cat II, <300 W (450 VA).

CARACTERÍSTICAS FÍSICAS CONFIGURACIÓN DE BIGHTOP

Características físicas Configuración de montaje en rack

Mecánico

Enfriamiento: espacio libre requerido

Ambiental

Temperatura -

Operante:

0 ° C (TDS7104/TDS7054) o +5 ° C (modelos B) a +50 ° C, excluyendo el disco de disquete y las conducciones CD-R/W

+10 ° C a +45 ° C, incluyendo disco disco y unidades de CD-ROM.

No operación: -22 ° C a +60 ° C.

Humedad -

Operación: 20% a 90% de humedad relativa con una temperatura máxima de bulbo húmedo de +29 ° C a o menos de +50 ° C, no condensación. Límite superior descarrilado a 25% de humedad relativa a +50 ° C.

No operación: sin disquete en la unidad de disquete. 20% a 90% de humedad relativa con una temperatura de bombilla húmeda máxima de +29 ° C a o menos de +60 ° C, no condensación. Límite superior descarrilado a 20% de humedad relativa a +60 ° C.

Altitud -

Operación: 10,000 pies (3,048 m).

No operación: 40,000 pies (12,190 m).

Vibración aleatoria -

Operación: 0.000125 g2/Hz de 5 a 350 Hz, -3 dB/octava de 350 a 500 Hz, 0.0000876 g2/Hz a 500 Hz. Nivel general de 0.24 gRms.

No operación: 0.0175 g2/Hz de 5 a 100 Hz, -3 dB/octava de 100 a 200 Hz, 0.00875 g2/Hz de 200 a 350 Hz, -3 dB/octava de 350 a 500 Hz, 0.006132 g2/Hz a 500 Hz. Nivel general de 2.28 gRms.

Compatibilidad electromagnética -89/336/EEC.

Seguridad -UL 3111-1, CSA 1010.1, EN61010-1.2 IEC 61010-1.
