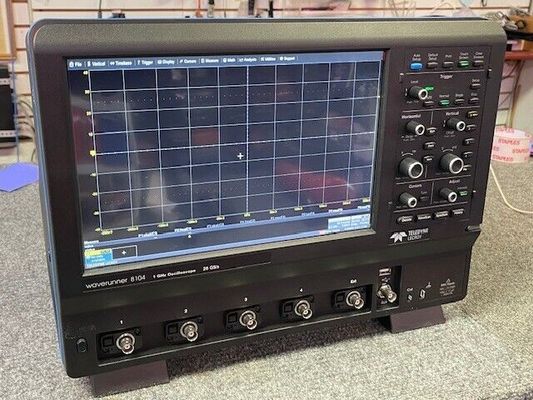

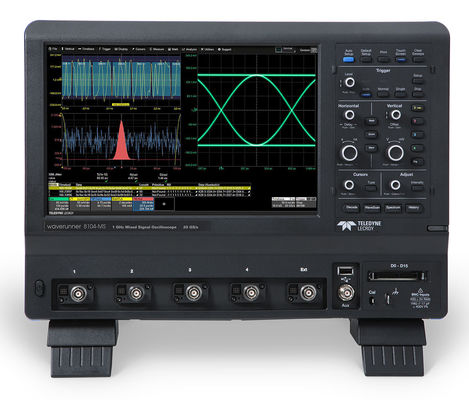

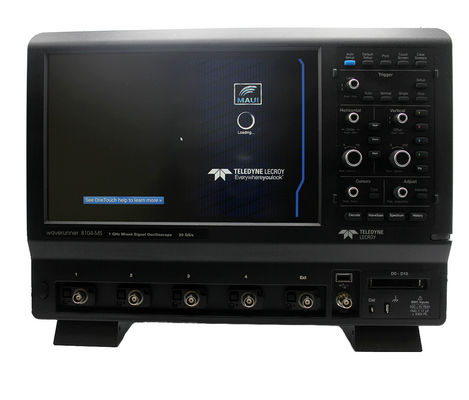

Teledyne LeCroy WR8104 1 GHz, 10/20 GS/s, 4ch, 16/32 Mpts DSO con pantalla a color WXGA de 12,1′′

Name: Teledyne LeCroy WR8104 1 GHz, 10/20 GS/s, 4ch, 16/32 Mpts DSO con pantalla a color WXGA de 12,1′′
Brand: Shenzhen Meigaolan Electronic Instrument Co. Ltd
SKU: Las demás:
Availability: InStock

Nombre De La Marca:	Teledyne LeCroy
Número De Modelo:	Las demás:
Cuota De Producción:	1 juego
Precio:	Negociable
Tiempo De Entrega:	1~3 días laborables
Condiciones De Pago:	T/T, Western Union

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Estados Unidos

Certificación:

ISO17025

Ancho de banda analógico (máximo):

1 gigahertz

Ancho de banda analógico @ 50 Ω (-3 dB) (entrada ProBus):

1 GHz (≥ 2 mV/div)

Ancho de banda analógico @ 1 MΩ (-3 dB) (entrada ProBus):

500 MHz (típico)

Tiempo de elevación (10-90%, 50 Ω):

415 PS (típico)

Canales entrados:

Limitadores de ancho de banda:

20 MHz, 200 MHz

Detalles de empaquetado:

En cartón

Capacidad de la fuente:

En stock

Resaltar:

10/20 GS/s DSO

DSO de 1 GHz

16/32 Mpts DSO

Descripción del producto

Sistema vertical
Precisión de ganancia vertical de CC (componente de ganancia de la precisión de CC)	± 1%) FS, desplazado a 0 V

Canales analógicos verticales
Ancho de banda analógico (máximo)	1 GHz
Ancho de banda analógico @ 50 Ω (-3 dB) (entrada ProBus)	1 GHz (≥ 2 mV/div)
Ancho de banda analógico @ 1 MΩ (-3 dB) (entrada ProBus)	500 MHz (típico)
Tiempo de elevación (10-90%, 50 Ω)	415 PS (típico)
Tiempo de elevación (20-80%, 50 Ω)	290 PS (típico)
Canales de entrada	4
Resolución vertical	8 bits; hasta 11 bits con resolución mejorada (ERES)
Sensibilidad	50 Ω: 1 mV-1 V/div, totalmente variable; 1 MΩ: 1 mV-10 V/div, totalmente variable
Precisión de ganancia vertical de CC (componente de ganancia de la precisión de CC)	± 1%) F.S, desplazado a 0 V
Aislamiento de los canales	CC hasta BW nominal: 40 dB (> 100:1), (Para dos canales de entrada de ProBus cualquiera, las mismas configuraciones v/div, típicas)
Rango de desplazamiento	50 Ω ±1,6 V @ 1 mV - 4,95 mV/div Las emisiones de gases de efecto invernadero de los Estados miembros se calcularán en función de las emisiones de gases de efecto invernadero de los Estados miembros. ± 8 V @ 10 mV - 19,8 mV/div ± 10 V @ 20 mV - 1 V/div 1 MΩ ±1,6 V @ 1 mV - 4,95 mV/div Las emisiones de gases de efecto invernadero de los Estados miembros se calcularán en función de las emisiones de gases de efecto invernadero de los Estados miembros. ± 8 V @ 10 mV - 19,8 mV/div ±16 V @ 20 mV - 100 mV/div ± 80 V @ 102 mV - 1,0 V/div ± 160 V @ 1,02 V - 10 V/div
Precisión de desplazamiento vertical de CC	±(1,5% del ajuste de desplazamiento +1% de la escala completa + 1 mV) (límite de ensayo)
Válvula de entrada máxima	La velocidad máxima de la corriente de 5 V RMS ± 10 V 1 MΩ: 400 V como máximo (DC + AC máximo < 10 kHz)
Acoplamiento de entrada	1 MΩ: CA, CC, GND; 50 Ω: CC, GND
Impedancia de entrada	50 Ω+/-2% o 1 MΩ de presión, 10 MΩ de 9,5 pF con la sonda suministrada
Limitadores de ancho de banda	20 MHz, 200 MHz
Reescalado	Length: meters, inches, feet, yards, miles; Mass: grams, slugs; Temperatura: Celsius, Fahrenheit, Kelvin; Ángulo: radian, arcdegr, arcmin, arcsec, ciclos, revoluciones, vueltas; Velocidad: m/s, in/s, ft/s,Yd/s, millas/s; Aceleración: m/s2, in/s2, ft/s2, g0; Volumen: litros, metros cúbicos, pulgadas cúbicas, pies cúbicos, yardas cúbicas; Fuerza (Peso): newton, grano, onza, libra; Presión: pascal, bar,el nivel de la atmósfera (técnico), atmósfera (estándar), torr, psi; eléctrico: voltios, amperios, vatios, voltios-amperios, voltios-amperios reactivos, farad, coulomb, ohm, siemen, voltios/metro, coulomb/m2, farad/metro, siemen/metro, factor de potencia;Las demásEl valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero, que es el valor de las emisiones de gases de efecto invernadero.Potencia; otras: %.

Canales horizontales y analógicos
Bases de tiempo	Base horaria interna común a 4 canales de entrada; se puede aplicar un reloj externo en la entrada EXT
Modos de adquisición	Muestreo aleatorio entrelazado (RIS) en tiempo real, en rollo, secuencia
Rango de tiempo/división	Se aplicarán las siguientes medidas: RIS disponible a ≤ 10 ns/div; Modo de rodaje disponible a ≥ 100 ms/div y ≤ 5 MS/s
Precisión del reloj	El valor de la prueba de ensayo se calculará en función de los resultados obtenidos en el ensayo de ensayo.
Muestra de jitter de reloj	hasta 10 μs Rango de tiempo adquirido: 100 fsrms (referencia de la base de tiempo interna) hasta 10 ms Rango de tiempo adquirido: 360 fsrms (referencia de la base de tiempo interna)
Precisión de medición del tiempo delta	Es decir, si el reloj se mueve a la velocidad de un reloj, el reloj se mueve a la velocidad de un reloj, el reloj se mueve a la velocidad de un reloj.
Planta de medición del jitter	La velocidad de rodaje de la unidad de control de la velocidad de rodaje de la unidad de control de la unidad de rodaje de la unidad de rodaje de la unidad de rodaje de la unidad de rodaje de la unidad de rodaje de la unidad de rodaje de la unidad de rodaje de la unidad de rodaje de la unidad de rodaje de la unidad de rodaje de la unidad de rodaje.
Rango de desviación del canal por el canal	±9 x tiempo/div. ajuste, 100 ms máximo, cada canal
Referencia de la base de datos temporal externa (entrada)	10 MHz +/-25 ppm en 50 ohmios
Referencia de base temporal externa (salida)	10MHz, 3,0 dBm +/-1 dBm, onda sinusoidal sincronizada con la referencia utilizada (referencia interna o externa)
Reloj externo	DC a 100 MHz; (50 Ω/1 MΩ), entrada EXT BNC, Se aplican requisitos mínimos de tiempo de subida y amplitud en frecuencias bajas.

Adquisición - Canales analógicos
Tasa de muestreo (un solo disparo)	10 GS/s con 4 Ch 20 GS/s en 2 Ch
Tasa de muestreo (repetitivo)	200 GS/s para señales repetitivas (20 ps/div a 10 ns/div)
Duración de la memoria (4 Ch / 2 Ch / 1 Ch) (Número de segmentos)	16M / 32M / 32M (5.000)
Tiempo entre segmentos	1 μs
Promedio	La suma de las medias de 1 millón de barridos; la media continua de 1 millón de barridos
Resolución mejorada (ERES)	Resolución vertical de 8,5 a 11 bits
Envase (Extrema)	Envase, suelo o techo para hasta 1 millón de barridos
Interpolación	Lineal o Sin x/x (2 pt y 5 pt)

Sistema de activación
Modos	Normal, automático, solo y para
Fuentes	Cualquier canal de entrada, Ext, Ext/10, línea o borde rápido; pendiente y nivel únicos para cada fuente (excepto el disparador de línea)
Acoplamiento	El número de unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga.
Retraso antes de disparar	0-100% del tamaño de la memoria (ajustable en incrementos del 1% de 100 ns)
Retraso después del disparo	0-10.000 Divisiones en modo tiempo real, limitadas en configuraciones de tiempo/div más lentas o en modo roll
- ¿ Qué pasa?	de 2 s hasta 20 s o de 1 a 99,999,999 acontecimientos
El gatillo del gatillo y el interpolador	≤ 3,5 ps RMS (típico) < 0,1 ps RMS (típico, con ayuda de software)
Rango de nivel de activación interno	±4,1 div desde el centro (típico)
Rango de nivel de disparador externo	Ext (± 0,4 V); Ext/10 (± 4 V)
Tasa máxima de activación	1,000,000 formas de onda/segundo (en modo de secuencia, hasta 4 canales)
Sensibilidad del disparador con entradas de Edge Trigger ProBus	2 div @ < 1 GHz 1.5 div @ < 500 MHz 1 div @ < 200 MHz 0.9 div @ < 10 MHz (acoplamiento CC, CA y LFRej, ≥ 10 mV/div, 50 Ω)
Sensibilidad al gatillo con gatillo de borde (entrada de Aux)	2 div @ < 1 GHz 1.5 div @ < 500 MHz 1 div @ < 200 MHz 0.9 div @ < 10 MHz (acoplamiento CC, CA y LFRej)
Frecuencia de activación máxima, activación SMART.	1.0 GHz @ ≥ 10 mV/div (ancho mínimo de activación 750 PS)

Tipos de activador
El borde	Se activa cuando la señal cumple con la pendiente (positiva, negativa o cualquiera de los dos) y la condición de nivel.
Ancho	Se activa en fallas positivas o negativas con anchos seleccionables. ancho mínimo de 500 PS, ancho máximo: 20 s
El fallo	Disparadores de fallas positivas o negativas con anchuras seleccionables.
Ventana	Se activa cuando la señal sale de una ventana definida por umbrales ajustables
Patrón	Combinación lógica (AND, NAND, OR, NOR) de 5 entradas (4 canales e entrada de disparador externo). Cada fuente puede ser alta, baja o no importa. El nivel alto y bajo se puede seleccionar de forma independiente.Activadores al comienzo o al final del patrón.
Video compuesto para televisión	Activa NTSC o PAL con línea y campo seleccionables; HDTV (720p, 1080i, 1080p) con velocidad de fotogramas seleccionable (50 o 60 Hz) y línea; o CUSTOM con campos seleccionables (1-8), líneas (hasta 2000),Tasa de imágenes (25, 30, 50 o 60 Hz), entrelazamiento (1:1, 2:1, 4.1, 8:1), o la pendiente de pulso de sincronización (positiva o negativa).
No me gusta.	Disparador en corrientes positivas o negativas definidas por dos límites de voltaje y dos límites de tiempo.
Tasa de pérdida	Activar las velocidades de borde. Seleccionar los límites de dV, dt y pendiente. Seleccionar los límites de borde entre 1 ns y 20 ns.
Intervalo de tiempo	Los disparadores en intervalos seleccionables entre 1 ns y 20 s.
Desaparición	Se activará si la señal desaparece durante más tiempo que el tiempo seleccionado, entre 1 ns y 20 s.
Trigger de medición	Seleccionar entre un gran número de parámetros de medición activados en un valor de medición con límites calificados. Puede utilizarse como único activador o último evento en un activador en cascada.
Múltiplas etapas: calificado (Timeout o estado/margen calificado)	Se activa en cualquier fuente de entrada solo si se produjo un estado o borde definido en otra fuente de entrada.
Activadores con tecnología de exclusión	Trigger en fallas intermitentes especificando el comportamiento esperado y activando cuando no se cumple esa condición
Múltiplas etapas: primero calificado	En el modo de adquisición de secuencias, se activa repetidamente en el evento B solo si se satisface un patrón, estado o borde definido (evento A) en el primer segmento de la adquisición.La distancia entre las fuentes se puede seleccionar por tiempo o eventos.
La capacidad de activación de las señales de radio de la unidad de detección de radio de la unidad de detección de radio de la unidad de detección de radio de la unidad de detección.	Armar en el evento "A", luego disparar en el evento "B".
Se trata de un sistema de control de las emisiones de gases de efecto invernadero.	Cascada A y luego B: borde, ventana, ancho (lógico) del patrón, fallo, intervalo, abandono o medición. Cascada A, luego B, luego C (medida): borde, ventana, patrón (lógica), ancho, fallo, intervalo, caída o medición. Cascada A luego B luego C: borde, ventana, patrón (lógica)
Se trata de un sistema de control de las emisiones de gases de efecto invernadero.	La separación entre A y B o B y C es seleccionable por tiempo o número de eventos. La selección del disparador de medición como última etapa de una Cascada excluye un ajuste de suspensión entre la etapa anterior y la última etapa.
TriggerScan (Escaneo del gatillo)	Un Trigger Trainer analiza las formas de onda, identifica el comportamiento normal, y luego establece un gran conjunto de eventos raros con configuraciones inteligentes que apuntan al comportamiento anormal.El entrenador aprende las configuraciones de disparo basadas en las tasas de muerte, períodos, amplitudes fuera de un rango y luego los aplica secuencialmente.

Trigger de protocolo serie de baja velocidad (opcional)
Protocolos apoyados	El uso de la tecnología de la información en el ámbito de la seguridad de la información se debe realizar en el marco de un programa de evaluación de la seguridad de la información en el ámbito de la información.1, CAN2.0, CAN FD, LIN, FlexRay, MIL-STD-1553, AudioBus (I2S, LJ, RJ, TDM), USB1.x/2.0, SATA

Trigger de protocolo en serie de alta velocidad
Las tasas de datos	(Opción WR8K-80B-8B10B TD) 150 Mb/s - 3,125 Gb/s
Duración del patrón	80 bits, NRZ o 8b10b
Jitter de recuperación del reloj	1 ps rms + 0,3% rms de intervalo unitario para patrones de datos PRBS con una densidad de transición del 50%
Ciclo de recuperación de relojes de hardware BW	PLL Loop BW = Fbaud/5500, 100 Mb/s a 2.488 Gb/s (típico)

Herramientas de medición
Funcionalidad de medición	Mostrar hasta 8 parámetros de medición junto con estadísticas, incluidas la media, el mínimo, el máximo, la desviación estándar y el número total.Cada ocurrencia de cada parámetro se mide y se añade a la tabla de estadísticasLos histriones proporcionan una vista rápida y dinámica de los parámetros y las características de la forma de onda.Las puertas de parámetros definen la ubicación para la medición en la forma de onda de la fuenteLos criterios de aceptación de parámetros definen los valores permitidos basados en la configuración del rango o el estado de la forma de onda.
Parámetros de medición - Horizontal + Jitter	El número de ciclos (número de), el retraso (desde el desencadenante, 50%), el retraso Δ (50%), el ciclo de trabajo (50%, @nivel), los bordes (número de, @nivel), el tiempo de caída (90-10, @nivels), la frecuencia (50%, @nivel), el medio período (@nivel),Tiempo de espera (@level), N Ciclo Jitter (pico-pico), Número de puntos, Período (50%, @nivel), Δ Período (@nivel), Fase (@nivel), Tiempo de subida (10-90, @nivels), Configuración (@nivels), Esquema (@nivels), Tasa de deslizamiento (@nivels),Error de intervalo de tiempo (@level), Tiempo (@nivel), Δ Tiempo (@nivel), Ancho (50%, @nivel), Δ Ancho (@nivel), X ((valor) @max, X ((valor) @min
Parámetros de medición - Vertical	Amplitud, base, nivel@X, máximo, media, mediana, mínima, de pico a pico, RMS, desviación de grado, superior.
Parámetros de medición - Pulso	Área, base, tiempo de caída (90-10, 80-20, @niveles), sobrecarga (positiva, negativa), tiempo de subida (10-90, 80-20, @niveles), parte superior, ancho (50%)
Parámetros de medición - Estadísticos (en histogramas)	Ancho completo (@ Medio máximo, @ %), Amplitud, Base, Pico @ Poboación máxima, Máximo, Media, Mediana, Mínimo, Modo, Rango, RMS, Desviación de la dirección, Alto, X ((valor) @ Pico, Picos (número de), Percentil,Población (@bin), total)

Herramientas matemáticas
Funcionalidad matemática	Muestra hasta 8 trazas de funciones matemáticas (F1-F8). La interfaz gráfica fácil de usar simplifica la configuración de hasta dos operaciones en cada traza de función,y las huellas de las funciones pueden ser encadenadas para realizar matemáticas sobre matemáticas.
Operadores matemáticos - Matemáticas básicas	Promedio (sumado), promedio (continuo), diferencia (-), envolvente, piso, invertir (negativo), producto (x), relación (/), recíproco, reescala (con unidades), techo, suma (+).
Operadores matemáticos - filtros	Resolución mejorada (a 11 bits vertical), Interpolar (cúbico, cuadrático, sinx / x), (SinX) / x.
Operadores matemáticos - Análisis de frecuencia	FFT (espectro de potencia, magnitud, fase, densidad de potencia, real, imaginaria, magnitud al cuadrado), hasta la longitud completa del registro. Seleccione entre las ventanas Rectangular, VonHann, Hamming, FlatTop y Blackman Harris.
Operadores matemáticos - Funciones	Valor absoluto, Correlación (dos formas de onda), Derivada, Desquebrada (nueva muestra), Exp (base e), Exp (base 10), Integral, Invertido (negativo), Log (base e), Log (base 10), Recíproca, Reclasificación (con unidades),Cuadrado, Raíz cuadrada, Zoom (identidad).
Operadores matemáticos - otros	Segmento, esparcido

Medición e integración matemática
Medición e integración matemática	Histogramas para mostrar distribuciones estadísticas de hasta 2 mil millones de parámetros de medición. Tendencia (datalog) de hasta 1 millón de parámetros de medición.En el caso de las inversiones de capital, las inversiones de capital (por ejemplo, las inversiones de capital de capital de capital de capital de capital de capital de capital de capital de capital de capital de capital de capital)Histograma de persistencia y rastreo de persistencia (media, rango, sigma)

Pruebas de aprobación o de rechazo
Pruebas de aprobación o de rechazo	Mostrar hasta 8 consultas de aprobación/desacumplimiento utilizando una comparación de parámetros únicos o dobles (comparar todos los valores o cualquier valor <. ≤, =, >, ≥,dentro del valor límite ±Δ o %) o Prueba de máscara (máscara predefinida o definida por el usuario), forma de onda Todas en, Todas fuera, Cualquier dentro, o Cualquier fuera condiciones). Combinar consultas en una expresión booleana para pasar o fallar si "Todo verdadero", "Todo falso", "Cualquier verdadero", "Cualquier falso", o grupos o "Todo" o "Cualquier",con el siguiente THEN Save (formas de onda), Detener, Alarma, (enviar) Pulso, copia impresa (enviar correo electrónico, guardar imagen de pantalla, guardar en el portapapeles, enviar a la impresora), o (guardar) el cuaderno de laboratorio.

Sistema de visualización
Tamaño	Color de 12,1" de pantalla ancha de panel plano TFT-Active Matrix con pantalla táctil de alta resolución
Resolución	WXGA; 1280 x 800 píxeles
Número de huellas	Muestra un máximo de 16 rastros, al mismo tiempo muestra el canal, zoom, memoria y rastros matemáticos.
Estilos de cuadrícula	Automático, único, doble, cuádruple, octal, X-Y, único + X-Y, doble + X-Y, tándem, cuatro, doce, dieciséis, triple, hex
Representación de la forma de onda	Puntos de muestra unidos, o sólo puntos de muestra

Muestra perseverancia
Persistencia analógica y de color	Niveles de saturación variables; almacena los datos de persistencia de cada rastro en la memoria
Tipos de persistencia	Seleccione el formato analógico, de color o tridimensional
Selección de rastros	Activar la persistencia en todas o cualquier combinación de rastros
Persistencia Envejecimiento	Seleccionar desde 500 ms hasta el infinito
Modos de visualización de barrido	Todos acumulados, o todos acumulados con el último rastro resaltado

Huellas de expansión del zoom
Huellas de expansión del zoom	Muestra hasta 8 trazas de Zoom y 8 de Matemáticas/Zoom

Memoria de forma de onda interna
Memoria de forma de onda interna	4 rastros de memoria de forma de onda activa (M1-M4) almacenan 16 formas de onda de longitud completa de bit/punto. Las formas de onda se pueden almacenar en cualquier número de archivos limitados solo por la capacidad del medio de almacenamiento de datos.

Almacenamiento de configuración
Estado del panel frontal y del instrumento	Almacenamiento en el disco duro interno, a través de la red o en un dispositivo periférico conectado a USB.

Configuración automática
Configuración automática	Establece automáticamente la base de tiempo, el disparador y la sensibilidad para mostrar una amplia gama de señales repetitivas
Encuentra la escala vertical	Automáticamente establece la sensibilidad vertical y desplazamiento para el canal seleccionado para mostrar una forma de onda con el rango dinámico máximo

Calibración
Calibración automática	Asegura que se mantenga la exactitud de la corriente continua y el tiempo especificados durante un año como mínimo.

Procesador/CPU
El tipo	Intel© i5-6500 Cuad Core, 3,2 GHz (o mejor)
Memoria del procesador	8 GB estándar, hasta 16 GB opcionales
Sistema operativo	Microsoft Windows® 10
Software de funcionamiento del osciloscopio	Teledyne LeCroy MAUITM con OneTouch
Reloj en tiempo real	Fecha y hora mostradas con forma de onda en archivos impresos. Soporte SNTP para sincronizar con relojes internos de precisión.

Conectividad
Puerto Ethernet	Apoya la interfaz Ethernet 10/100/1000BaseT (puerto RJ45)
Puertos de host USB	4 puertos USB 3.1 Gen1 laterales y 1 puerto USB 2.0 frontal soportan dispositivos compatibles con Windows
Puerto de dispositivo USB	1 puerto - USBTMC a través de USB 3.1 Gen1
Puerto GPIB (opcional)	Apoya el IEEE - 488.2 (Externo)
Puerto del monitor externo	HDMI 1.4 (Qty. 1) y DisplayPort 1.2 (Qty. 1) para soportar el monitor externo suministrado por el cliente.Incluye soporte para el funcionamiento extendido del escritorio con resolución UHD de 3840 x 2160 píxeles y capacidad de red dividida en un monitor externo. Soporta la integración de pantalla táctil de un monitor externo (Nota: la pantalla externa no puede usar un controlador de pantalla táctil de Fujitsu).
Control remoto	A través de Windows Automation, o a través del conjunto de comandos remotos de LeCroy
Norma de comunicación de red	VXI-11 o VICP, LXI Clase C (v1.2) Conforme

Entrada auxiliar
Tipos de señales	Seleccione Trigger externo o entrada de reloj externo en el panel frontal
Acoplamiento	El valor de las emisiones de CO2 emitidas por los motores de combustión renovable se calculará en función de las emisiones de CO2 emitidas por los motores de combustión renovable.
Válvula de entrada máxima	50 Ω: 5 Vrms; 1 MΩ: 250 Vmax (DC + AC máximo ≤ 10 kHz)

Producción auxiliar
Tipos de señales	Seleccionar entre señales de control o apagado
Señales de salida	500 Hz-1 MHz de onda cuadrada o nivel de corriente continua; 50 mV-1 V en 1 MΩ
Señales de control	Activado el disparador, apagado el disparador, estado de aprobación/desacuso, extremo rápido, apagado
Tipo de conector	BNC, ubicado en el frente

Las sondas
Las sondas	Qty. (4) ÷ 10 sondas pasivas
Sistema de la sonda	Detecta y admite automáticamente una variedad de sondas compatibles
Factores de escala	Seleccionado automáticamente o manualmente según la sonda utilizada
Salida de calibración	El valor predeterminado es 1kHz onda cuadrada, 1Vp-p (típico), salida a gancho de sonda.

Requisitos de energía
Válvula de tensión	El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de las emisiones de CO2 de los motores de combustión renovable.
Consumo de potencia nominal	285 W / 285 VA
Consumo máximo de energía	375 W / 375 VA (con todos los periféricos de PC y sondas activas conectadas a 4 canales)

Certificaciones
Certificaciones	Compatible con el CE, con la lista UL y cUL; conforme con UL 61010-1 (tercera edición), UL 61010-2-030 (primera edición) Las autoridades competentes deberán tener en cuenta los requisitos de la norma CAN/CSA.

Medio ambiente
Temperatura (de funcionamiento)	Entre +5 °C y +40 °C
Temperatura (sin funcionamiento)	-20 °C a +60 °C
Humedad (de funcionamiento)	Humedad relativa del 5% al 90% (sin condensación) hasta +31 °C. El límite superior se reduce al 50% de humedad relativa (sin condensación) a +40 °C.
Humedad (sin funcionamiento)	Humedad relativa (sin condensación) del 5% al 95% según el ensayo MIL-PRF-28800F
Alturas (de funcionamiento)	Hasta 10.000 pies (3048 m) a una temperatura igual o inferior a +30 °C
Alturas (no operativas)	Hasta 12.192 m
Vibraciones aleatorias (operando)	0.31 gramos de 5 Hz a 500 Hz, 15 minutos en cada uno de los tres ejes ortogonales
Vibraciones aleatorias (no operativas)	2.4 gramos de 5 Hz a 500 Hz, 15 minutos en cada uno de los tres ejes ortogonales
Choque funcional	30 g pico, medio seno, pulso de 11 ms, 3 golpes (positivos y negativos) en cada uno de los tres ejes ortogonales, 18 golpes en total

Tamaño y peso
Dimensiones (HWD)	12.44"H x 16.42"W x 9.37"D (316 x 417 x 238 mm)
Peso	22.8 libras (10,3 kg)
Peso de envío	37.5 libras (17.0 kg)

Opciones de control remoto/red

USB2-GPIB
Adaptador externo USB 2.0 a GPIB IEEE 488.2

Cumplimiento de los datos de serie

Cuadro de datos de las empresas
Opción de software de cumplimiento de Ethernet 10/100/1000BT habilitado por QualiPHY

El número de unidades de producción de las unidades de producción
QualiPHY habilitado MOST50 Opción de software de cumplimiento ePHY. Requiere opciones DFP2 y SDM o SDA3

Se trata de un sistema de transmisión de datos.
Opción de software de cumplimiento USB 2.0 habilitada por QualiPHY

Las demás

No incluidos en el anexo II
Carrito de instrumentos con estante y cajón adicionales

Instalaciones de ensayo de datos en serie

TF-AUTO-ENET
Fichero de prueba de interrupción de Ethernet automotriz para depuración de 100Base-T1 y 1000Base-T1

TF-ENET-B
10/100/1000Fixture de prueba de Ethernet BaseT

Se aplican las siguientes condiciones:
Instalación de ensayo de conformidad USB 2.0

Proyectores de diferenciales (4-6 GHz)

Dx10-SI
Conjunto de plomo de punta de soldadura de repuesto para D410/D610

Dx20-SI
Conjunto de plomo de punta de soldadura de repuesto para D420/D620

Dx10-PT-KIT
Kit de consejos de posicionador ajustable WaveLink Dx10-PT. Incluye el conjunto del posicionador XYZ con interconexiones mecánicas, kit de adhesivos, guías de conexión, varita de mano y pines de reemplazo.4)/Enchufes (QTY 2).

Dx20-PT-KIT: el equipo de ensayo
Kit de consejos de posicionador ajustable WaveLink Dx20-PT. Incluye el conjunto de posicionador XYZ con interconexiones mecánicas, kit de adhesivo, guías de conexión, varilla de mano y pines de reemplazo (Qty.4)/Contenedores (Qty. 2).

Dx10-HiTemp
Cables de extensión de temperatura WaveLink para Dx10. Incluye 1 conjunto de cables de alta temperatura de 30 "ajustados, 1 conjunto de plomo de punta de soldadura

Dx20-HiTemp
Cables de extensión de temperatura WaveLink para Dx20. Incluye 1 conjunto de cables de alta temperatura de 30 pulgadas, 1 conjunto de plomo de punta de soldadura

Dx10-QL-3SI: el valor de las emisiones de gases de efecto invernadero
Pack de arranque QuickLink Solder-In para su uso con amplificador Dx10

Dx20-QL-3SI y el resto de los elementos
Pack de arranque QuickLink Solder-In para su uso con amplificador Dx20

D610-A-CCNIST (en inglés)
Calibración del NIST para D610-A. Incluye datos de ensayo.

D620-A-CCNIST: el número de personas a las que se refiere el apartado 1 del presente artículo
Calibración NIST para D620-A. Incluye datos de ensayo.

D410-A-CCNIST: el número de personas a las que se refiere el apartado 1 del presente artículo
Calibración NIST para D410-A. Incluye datos de ensayo.

D420-A-CCNIST Las condiciones de los contratos de trabajo
Calibración NIST para D420-A. Incluye datos de ensayo.

D410-A-PB2
ProBus2 de 4 GHz con punta de soldadura Dx10-SI (Qty. 1), conexión rápida Dx10-QC (Qty. 1) y pin cuadrado Dx10-SP (Qty. 1)

D420-A-PB2
ProBus2 de 4 GHz con punta de soldadura Dx20-SI (Qty. 1), conexión rápida Dx20-QC (Qty. 1) y pin cuadrado Dx20-SP (Qty. 1)

D400A-AT-PB2
Probe diferencial ProBus2 de 4 GHz con punta ajustable

Proyectores de tensión activa

ZS1500
1.5 GHz, 0,9 pF, 1 MOhm Probe de voltaje activo

ZS1000
1 GHz, 0,9 pF, 1 MOhm Proba de tensión activa

ZS2500
2.5 GHz, 0,9 pF, 1 MOhm Probe de voltaje activo

ZS4000
4Proba de tensión activa de 0,0 GHz, 0,6 pF, 1 MOhm

Las sondas diferenciales (<= 1,5 GHz)

Aplicación de las normas de seguridad
Probe diferencial de 500 MHz

ZD200
200 MHz, 3,5 pF, 1 MOhm Proba de diferencial activo, ±20 VDisponibilidad limitada

ZD500
500 MHz, 1,0 pF Proba de diferencial activo, ±8 V

ZD1000
1 GHz, 1,0 pF Probación del diferencial activo, ±8 V

ZD1500
1.5 GHz, 1,0 pF Probación con diferencial activo, ±8 V

Proyectos actuales

CP150
150 A, 10 MHz Proba de corriente - AC/DC, 150 A rms, 500 A Pulsado máximo, cable de 2 metrosDisponibilidad limitada

CP500
Proba de corriente de 500 A, 2 MHz - AC/DC, 500 A rms, 700 A Pulsado máximo, cable de 6 metros

CP030
30A, 50 MHz Proba de corriente - AC/DC, 30 A rms, 50 A Pulsado máximo, cable de 1,5 metrosDisponibilidad limitada

CP031
30A, 100 MHz Proba de corriente - AC/DC, 30 A rms, 50 A Pulso máximo, cable de 1,5 metros

CP030A
30A, 50 MHz Proba de corriente de alta sensibilidad - AC/DC, 30 A rms, 50 A Pulsado máximo, cable de 1,5 metrosDisponibilidad limitada

CP031A
Proba de corriente de alta sensibilidad de 30A, 100 MHz - AC/DC, 30 A rms, 50 A Pulsado máximo, cable de 1,5 metros

El valor de las pérdidas
Sensor de corriente programable para el adaptador ProBus para su uso con sensores de corriente de terceros

DCS025
Fuente de calibración Deskew para las sondas de corriente Teledyne LeCroy

Proyectos pasivos de alto voltaje

HVP120: el número de personas afectadas
Probe pasiva de alto voltaje de 6 kV, 400 MHz

Proyectos pasivos

Se trata de la siguiente información:
Probe pasiva de 500 MHz, 2,5 mm, 10:1, 10 MOhm

Se trata de un documento de identificación.
Sonda pasiva de 500 MHz, 10: 1 (para WaveSurfer Xs), mecánicamente idéntica a la PP005A

Se trata de la siguiente:
Probe pasiva de 500 MHz, 2,5 mm, 10:1, 10 MOhm

Se aplican las siguientes condiciones:
Probe pasiva de 500 MHz, 5 mm, 10:1, 10 MOhm

Probe diferencial de alto voltaje

Aplicación de las normas de seguridad
Probe diferencial de alto voltaje de 700 V y 25 MHz (÷10, ÷100)Disponibilidad limitada

HVD3102A: el número de unidades de la unidad
Probe diferencial de alto voltaje de 1 kV, 25 MHz con desconexión automática cero

HVD3102A-NOACC: el sistema de control de las emisiones de gases de efecto invernadero
Proba de diferencial de alto voltaje de 1 kV, 25 MHz sin punta Accesorios y con desconexión automática cero

HVD3106A: el sistema de control de las emisiones de gases de escape
Probe diferencial de alto voltaje de 1 kV, 120 MHz con desconexión automática cero

HVD3106A-NOACC: el sistema de control de las emisiones de gases de efecto invernadero y de los combustibles fósiles
Proba de diferencial de alto voltaje de 1 kV, 120 MHz sin punta Accesorios y con desconexión automática cero

HVD3106A-6M: el número de unidad
Probe diferencial de alto voltaje de 1 kV, 80 MHz con cable de 6 m y desconexión automática cero

HVD3206A: el sistema de control de las emisiones de gases de escape
Probe diferencial de alto voltaje de 2 kV, 120 MHz con desconexión automática cero

Se aplicará el procedimiento siguiente:
Probe diferencial de alto voltaje de 2 kV, 80 MHz con cable de 6 m y desconexión automática cero

HVD3605A: el sistema de control de las emisiones de gases de escape
Probe diferencial de alto voltaje de 6 kV, 100 MHz con desconexión automática cero

HVD3220: el sistema de control de las emisiones de gases
Probe diferencial de alto voltaje de 2 kV y 400 MHz

Partes y conjuntos de sondas

Se aplicará el método de evaluación de la calidad.
Clip de sonda para SMD de 0,5 mm

Los datos de las pruebas de seguridad de los sistemas de seguridad de los vehículos
Reemplazo de la conducción L en ángulo recto

Las condiciones de los datos de los Estados miembros.
Reemplazo del ángulo recto S-Lead

Se aplicará el método de evaluación de la calidad.
Pogo de tierra plegable (cuota de 2)

Dx10-HiTEMP
Cables de extensión de temperatura WaveLink para Dx10. Incluye 1 conjunto de cables de alta temperatura de 30 "ajustados, 1 conjunto de plomo de punta de soldadura

Dx20-HiTEMP
Cables de extensión de temperatura WaveLink para Dx20. Incluye 1 conjunto de cables de alta temperatura de 30 pulgadas, 1 conjunto de plomo de punta de soldadura

Dx10-SI-HiTEMP
Reemplazo de un conjunto de conductores de punta de soldadura para uso con cables D410/D610 y cables de extensión de temperatura

Dx20-SI-HiTEMP: el tiempo de trabajo de los equipos
Reemplazo de un conjunto de conductores de punta de soldadura para uso con cables D420/620 y cables de extensión de temperatura

Las condiciones de los datos de los Estados miembros.
Adaptador de plomo Y para sondas diferenciales ZD - Qty 1

Las condiciones de los productos de la categoría 1 se especifican en el anexo I.
Plomo de soldadura para la sonda diferencial ZD - QTY 2

Las condiciones de los datos de los Estados miembros de la Unión
En el caso de las sondas de velocidad, se utilizará el sistema de velocidad de las sondas de velocidad de velocidad.

Las condiciones de los productos de la categoría 1 se aplicarán a los productos de la categoría 2.
Ahorro de punta para la sonda diferencial ZD - QTY 2

Las condiciones de los productos de la categoría 1 se especifican en el anexo I.
Adaptador de punta giratoria para sonda diferencial ZD - QTY 1

Las condiciones de los certificados de conformidad con el presente Reglamento son las siguientes:
Adaptador de circuito integrado pequeño para sonda diferencial ZD - QTY 2

PK111
Kit de repuesto de accesorios para ZD500, ZD1000 y ZD1500

Dx10-Cable-HiTemp
Reemplazo de 30" de cable combinado para su uso con Dx10 HiTemp Solder tip leadset

Dx20-Cable-HiTemp y otras aplicaciones
Reemplazo de 30" de cable combinado para su uso con Dx20 HiTemp Solder tip leadset

Adaptadores para sondas

TPA10
TekProbe para el adaptador de la sonda ProBus

Proba del carril de tensión activa

RP4030
Probe de tren de potencia/voltado. Ancho de banda de 4 GHz, atenuación de 1,2x, desplazamiento de +/-30V, +/-800mV Incluye un conjunto completo de cables de soldadura, cables coaxales y monturas de PCB.Disponibilidad limitada

RP4000-MCX-LEAD-SI
Qty 3 MCX 4 GHz accesorios de soldadura con plomo (además de los suministrados con sonda de rieles) de 18 cm de largo

RP4000-BROWSER (Browser de la página web)
Accesorio de punta de navegador RP2060/RP4060. Incluye puntas de 0 ohmios (1x), 450 ohmios (10x) y 950 ohmios (20x).

RP4060
Probe de tren de potencia/voltado. Ancho de banda de 4 GHz, atenuación de 1,2x, +/-60V de desplazamiento, +/-800mV Incluye un conjunto completo de cables de soldadura y cables coaxales.

RP2060
Probe de tren de potencia/voltura. Ancho de banda de 2 GHz, atenuación de 1,2x, +/-60V de desplazamiento, +/-800mV Incluye un conjunto completo de cables de soldadura y cables coaxial.

Probelas aisladas ópticamente de alto voltaje

El número de unidades de la unidad de control de la unidad de control de la unidad
HVFO10X +/-1V (1x atenuación) Accesorio de punta universal

Se aplicará el método de ensayo de la norma de calidad de los productos.
HVFO10X +/-5V (5x atenuación) Accesorio de punta universal

Las pruebas de seguridad de los equipos de ensayo deberán ser realizadas en el lugar de ensayo.
HVFO10X +/-10V (10x atenuación) Accesorio de punta universal

Las condiciones de las pruebas de seguridad deberán ser las siguientes:
HVFO10X +/-20V (20x atenuación) Accesorio de punta universal

Las condiciones de las pruebas de seguridad deberán ser las siguientes:
HVFO10X +/-40V (40x atenuación) Accesorio de punta universal

Se aplican las siguientes condiciones:
Probe de fibra óptica de alto voltaje, ancho de banda de 150 MHz. Incluye caja de soporte suave. Requiere punta atenuante (ordenada por separado). Incluye Qty. 1 1m de cable de fibra óptica.

Las sondas diferenciales de modo común de 60 V

DL05-HCM
Probe diferencial de modo común de 60 V de 500 MHz. Incluye un conjunto estándar de cables y puntas.

DL10-HCM
Probe diferencial de modo común de 1 GHz 60 V. Incluye un conjunto estándar de cables y puntas.

DL-HCM-HiTemp
Serie DL-HCM de punta de soldadura a alta temperatura, ancho de banda de 30 MHz, longitud de 1 metro.

Los datos de las pruebas de detección deben estar disponibles en el kit DL-HCM.
Kit de accesorios de la serie DL-HCM con soporte de sonda, grabadores de micro IC (Qty 2.) y adaptador de plátano Y.

Preguntas frecuentes:

P: ¿Qué métodos de entrega utiliza y cuál es el plazo de entrega?
A: ¿Qué quieres decir?Enviamos a través de EMS, DHL, FedEx, UPS y TNT con números de seguimiento. La entrega generalmente toma 4-7 días hábiles.

P: ¿Cómo se gestionan los derechos y los impuestos?
A: ¿Qué quieres decir?Los derechos e impuestos varían según el país y suelen ser responsabilidad del comprador.

P: ¿Cuáles son sus términos de pago?
A: ¿Qué quieres decir?Requerimos el pago 100% T/T antes del envío.

P: ¿Cómo puedo garantizar la calidad de los productos comprados a nivel internacional?
A: ¿Qué quieres decir?Trabajamos con proveedores de buena reputación y realizamos inspecciones exhaustivas antes del envío.

P: ¿Qué debo hacer si mi envío se retrasa?
A: ¿Qué quieres decir?Si hay retrasos, póngase en contacto con nosotros o con el transportista directamente para obtener actualizaciones.

P: ¿Ofrece descuentos para pedidos a granel?
A: ¿Qué quieres decir?Sí, puede haber descuentos disponibles para las compras a granel.

Teledyne LeCroy WR8104 1 GHz, 10/20 GS/s, 4ch, 16/32 Mpts DSO con pantalla a color WXGA de 12,1′′ 0

Las etiquetas:

Osciloscopio práctico Keysight de Digitaces

Osciloscopio análogo-digital de Agilent

Osciloscopio multiusos de Agilent Digital

Productos relacionados

Osciloscopio WaveMaster práctico SDA820Zi-A de LeCroy 20GHz Digitaces

Obtenga el mejor precio

Osciloscopio Tektronix DPO7104 de fósforo digital de 1 GHz duradero

Obtenga el mejor precio

Canal análogo-digital del osciloscopio 300MHz 2.5GS/S 4 de Tektronix DPO3034

Obtenga el mejor precio

Osciloscopio práctico DSO91204A multiusos de Keysight Agilent Digital

Obtenga el mejor precio

Osciloscopio análogo-digital Agilent DSA90804A de Infinium Keysight

Obtenga el mejor precio

Osciloscopio analógico digital duradero Keysight Agilent DSO90404A Osciloscopio de 4 GHz

Obtenga el mejor precio

Definición análoga-digital de Keysight MSOS804A del osciloscopio de Agilent 8GHz alta

Obtenga el mejor precio

Análogo práctico 20GSa/s y osciloscopio Keysight Agilent DSOS054A de Digitaces

Obtenga el mejor precio

4GHz 4 canaliza el osciloscopio análogo-digital Keysight Agilent DSO9404A

Obtenga el mejor precio

Detalles De Los Productos

Hogar Productos

Osciloscopio análogo-digital

Teledyne LeCroy WR8104 1 GHz, 10/20 GS/s, 4ch, 16/32 Mpts DSO con pantalla a color WXGA de 12,1′′

Todas Las Categorías

Analizador de espectro del RF

Analizador de espectro de la señal

Analizador de espectro óptico

Analizador de red del vector

generador de señal del rf

Las comunicaciones del RF prueban el sistema

Osciloscopio análogo-digital

Fuente de alimentación variable de la CA DC

Metro de poder del RF

Calibrador multi de la función

Sistema de prueba del EMC

Equipo electrónico de la prueba y de medida

Equipo de prueba del EMC

Sensor del poder del RF

Teledyne LeCroy WR8104 1 GHz, 10/20 GS/s, 4ch, 16/32 Mpts DSO con pantalla a color WXGA de 12,1′′

Nombre De La Marca:	Teledyne LeCroy
Número De Modelo:	Las demás:
Cuota De Producción:	1 juego
Precio:	Negociable
Detalles Del Embalaje:	En cartón
Condiciones De Pago:	T/T, Western Union

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Estados Unidos

Nombre de la marca:

Teledyne LeCroy

Certificación:

ISO17025

Número de modelo:

Las demás:

Ancho de banda analógico (máximo):

1 gigahertz

Ancho de banda analógico @ 50 Ω (-3 dB) (entrada ProBus):

1 GHz (≥ 2 mV/div)

Ancho de banda analógico @ 1 MΩ (-3 dB) (entrada ProBus):

500 MHz (típico)

Tiempo de elevación (10-90%, 50 Ω):

415 PS (típico)

Canales entrados:

Limitadores de ancho de banda:

20 MHz, 200 MHz

Cantidad de orden mínima:

1 juego

Precio:

Negociable

Detalles de empaquetado:

En cartón

Tiempo de entrega:

1~3 días laborables

Condiciones de pago:

T/T, Western Union

Capacidad de la fuente:

En stock

Resaltar:

10/20 GS/s DSO

DSO de 1 GHz
