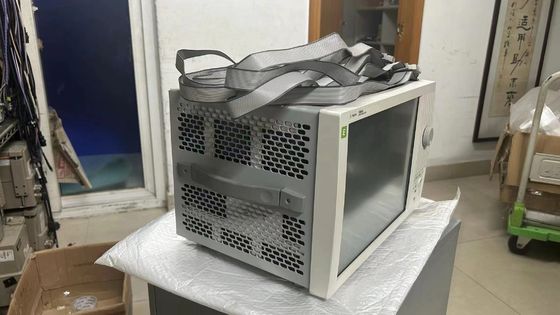

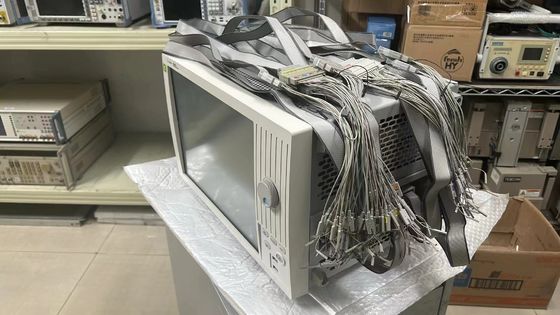

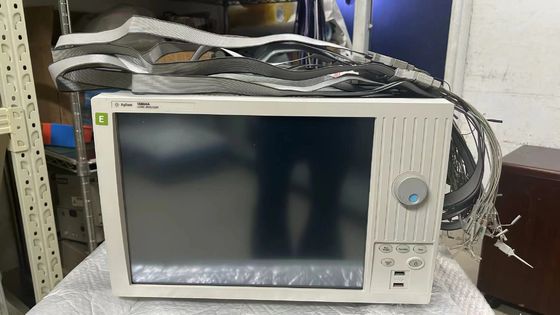

Un generador de patrones incorporado le da estímulo digital y respuesta en un solo instrumento

Los modelos seleccionados de la serie 16800 (16821A, 16822A y 16823A) también incluyen un generador de patrones de 48 canales para reducir el riesgo al principio del desarrollo del producto.• Sustituir las tablas que faltan, integrated circuits (ICs) or buses instead of waiting for missing pieces • Write software to create infrequently encountered test conditions and verify that the code works – before complete hardware is available • Generate patterns necessary to put a circuit in a desired state, operate the circuit at full speed or step the circuit through a series of states • Create a circuit initialization sequence Agilent 16800 Series portable logic analyzers with a pattern generator offer a variety of features that make it easier for you to create digital stimulus tests. Vectores de hasta 48 bits de ancho Los vectores se definen como una row de valores de datos etiquetados, con cada valor de datos de uno a 48 bits de ancho.Crear patrones de estímulo para los autobuses más amplios de su sistemaCon el generador de patrones, puedes cargar y ejecutar hasta 16 M vectores de estímulo.La profundidad en esta escala es más útil cuando se combina con un poderoso estímulo generado por herramientas electrónicas de automatización de diseño, tales como los SynaptiCAD

Especificaciones y características del generador de patrones

(A, B, C y D)

Características del generador de patrones

Profundidad de memoria máxima 16 MVectores

Número de canales de salida a > 180 MHz y 24

Número de canales de salida a ≤ 180 MHz 48

Número de macros diferentes

Limitado únicamente por el patrón Número máximo de líneas disponibles en un generador de macro

Número máximo de parámetros en una profundidad de memoria macro

Número máximo de invocaciones de macro

Número máximo de bucles en un bucle repetido

Número máximo de invocaciones de bucle repetido 1000

Número máximo de patrones de eventos de "esperar" 4

Número de líneas de entrada para definir un patrón 3

Ancho máximo de una etiqueta de 48 bits

Número máximo de etiquetas Limitado únicamente por la memoria del sistema

Número máximo de vectores en todos los formatos 16 MVectores

Minimum number of vectors in binary format 4096 when loading into hardware Lead set characteristics Agilent 10474A 8-channel Provides most cost effective lead set for clock and data probe lead set* podsNo se incluyen los atrapadores.

Agilent 10347A de 8 canales Proporciona un conjunto de cables coaxial de 50 Ω para señales subminadas, el conjunto de cables de sonda requerido para el pod de datos ECL 10465A (subminado).

Agilent 10498A de 8 canales Proporciona el conjunto de plomo más rentable para el reloj y el conjunto de plomo de sonda de datos.Agilent E8142A de 8 canales Proporciona un conjunto de plomo para el reloj LVDS y los pods de datos.

Los grabadores de la sonda de plomo no están incluidos.

Lista de opciones
