| Nombre De La Marca: | Rohde and Schwarz |
| Número De Modelo: | Se trata de la SMR27 |
| Cuota De Producción: | 1 juego |
| Precio: | Negociable |
| Tiempo De Entrega: | 1~3 días laborables |
| Condiciones De Pago: | T/T |
|

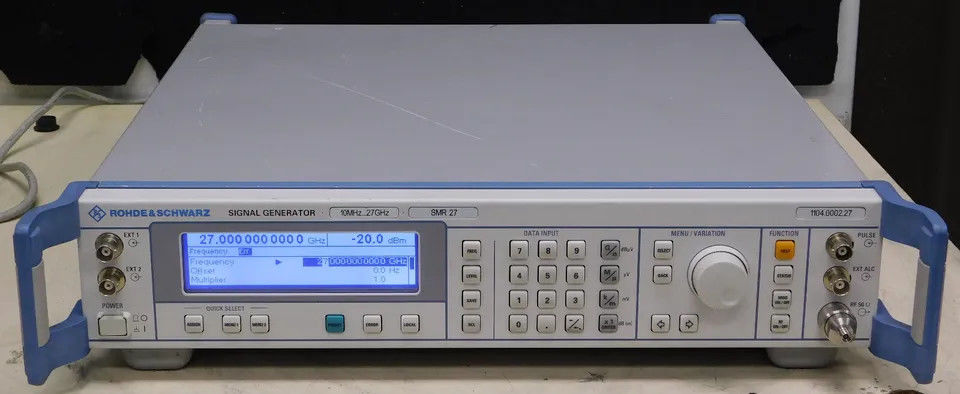

R&S SMR27 Sin opción SMR-B11
Con opción SMR-B11
|
1 GHz a 27 GHz
10 MHz a 27 GHz
|
|
Resolución
Sin opción SMR-B3
Con opción SMR-B3
|
1 kHz 0.1 Hz |
| Tiempo de ajuste (con una precisión < 1 × 10 ̊6) después del delimitador de bus IEC/IEEE | Se aplicarán las siguientes medidas: |
| Frecuencia de referencia | Opción estándar SMR-B1 |
| Envejecimiento (después de 30 días de funcionamiento) | 1 × 10 ¢6/año < 1 × 10 ¢7/año |
| Efecto de la temperatura (0°C a 55°C) | 2 × 10 ̊6 < 1 × 10 ̊10/°C |
| Tiempo de calentamiento | 15 minutos |
| Salida para referencia interna Frecuencia El nivel, Vrms (EMF, onda sinusoidal) Impedancia de la fuente |
10 MHz 1 V 50 Ω |
| Entrada para referencia externa Frecuencia Desviación de frecuencia permitida Nivel de entrada, Vrms Impedancia de entrada |
10 MHz 3 × 10 ¢6 0.1 V a 2 V 50 Ω |
| Pureza espectral | |
| Señales falsas Armonías1) 30 MHz f > 20 GHz3) Subharmónicas f ≤ 20 GHz f > 20 GHz No armónicos (> 50 kHz desde el portador) f ≤ 20 GHz f > 20 GHz |
< 55 dBc Se aplicarán las siguientes medidas: < 65 dBc < 30 dBc < 60 dBc < 54 dBc |
| Ruido de fase del SSB (f = 10 GHz, 10 kHz desde el portador, Ancho de banda de 1 Hz, CW, FM apagado) |
< 83 dBc |
| FM residual, rms (f = 10 GHz, FM apagado) 0.3 kHz a 3 kHz 0de 0,03 kHz a 20 kHz |
El valor de las emisiones de CO2 Se aplican las siguientes condiciones: |
Datos generales:
| Resistencia a la temperatura Rango de temperatura de funcionamiento Rango de temperatura de almacenamiento |
0°C a +55°C; cumple las condiciones siguientes: DIN EN60068-2-1 Rev. 1998 y Se aplicarán las disposiciones de la norma EN 60068-2-2 Rev. 1998 ¥40°C a +70°C |
| Resistencia a las condiciones climáticas Calor húmedo |
Humedad relativa del 95%, ensayo cíclico a +25°C/+40°C, cumple las condiciones siguientes: Se aplicarán las normas de la norma EN 60068-2-30 Rev. 1998 |
| Resistencia mecánica Vibración sinusoidal Vibración aleatoria El choque |
de 5 Hz a 150 Hz, máximo 2 g a 55 Hz, de 55 Hz a 150 Hz, con una frecuencia de 0,5 g; cumple la norma DIN EN60068-2-6 Rev. 1998, DIN EN61010-1 y Se aplicarán las siguientes medidas: 10 Hz a 300 Hz, aceleración 1.2 g (rms) 40 g de espectro de choque, cumple Se trata de un sistema de control de las emisiones de gases de efecto invernadero. clase 3/5 |
| Compatibilidad electromagnética | cumple la norma EN61326-1 Rev. 1997 + A1 Rev. 1998 y En el caso de los vehículos de la categoría N1 y N2 1999 (Directiva de la UE sobre las EMC) |
| Fugas (frecuencia portadora < 1 GHz) | < 0,1 μV (inducido en un ciclo de dos vueltas una bobina de 25 mm de diámetro en un distancia de 25 mm de cualquier superficie del recinto) |
| Susceptibilidad a la radiación | 10 V/m |

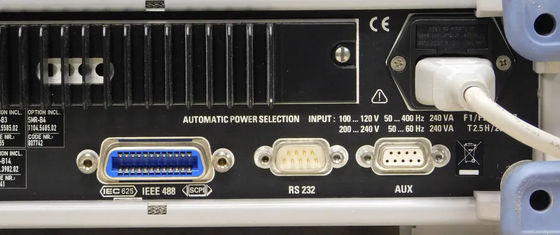

| Fuente de alimentación | De 100 V a 120 V (CA), de 50 a 400 Hz con una capacidad de transmisión superior a 300 W, el sistema de regulación automática, máximo 200 VA |
| Normas de seguridad | La norma DIN EN 61010-1 Rev. 1994 también se aplica. La norma IEC 61010-1 Rev. 1995 también se aplica a los vehículos de motor. Se aplicará el método de ensayo de la norma UL3111-1, CAN/CSA-C22.2 No 1010.1-B97 |
| Marcas de conformidad | VDE-GS, CSA, NRTL/C |
| Las dimensiones (W × H × D) | Las medidas de ensayo se aplicarán en el caso de los vehículos de motor de las categorías M1 y M2. |
| Peso | < 12 kg cuando esté completamente equipado |
Modulador de pulso incluido
La modulación de pulso sigue siendo el modo de modulación más importante para aplicaciones de microondas.La relación encendido/apagado es superior a 80 dB, el tiempo de elevación/caída es inferior a 12 ns. Las anchuras de pulso son posibles hasta 25 ns.
Estos valores garantizados demuestran que el R&S SMR es el generador ideal para el desarrollo, producción y mantenimiento de equipos de radar.
Opción de generador de pulso
El generador de pulso opcional SMR-B14 es un complemento ideal para el modulador de pulso, que genera pulsos simples y dobles con frecuencias de pulso de hasta 10 MHz.El generador de pulso también se puede activar externamente y operado en el modo de puerta externaEl ancho de pulso y el retraso son seleccionables por el usuario en un amplio rango.
Barreras digitales de frecuencia y nivel
El barrido de frecuencia digital con tiempos de paso de 10 ms permite mediciones convenientes de respuesta de frecuencia en circuitos de microondas.Una entrada de disparador permite el funcionamiento sincrónico con equipos externos.
El barrido de nivel de 20 dB permite, por ejemplo, determinar la compresión del amplificador o del mezclador.
El generador de señal
Opción de modulador de AM/FM/escaneo
El modulador opcional AM/FM/Scan SMR-B5 añadido a los modelos base los convierte en generadores de señal de pleno derecho con capacidad de modulación AM y FM.La opción también incluye un generador LF para señales de onda senoidal y onda cuadrada desde 0.1 Hz a 10 MHz.
FM y FSK
El modulador de FM tiene un ancho de banda de modulación de CC a 5 MHz. El cambio de frecuencia digital (FSK) es posible con velocidades de datos de 0 Hz a 2 MHz.
Modos de modulación simultáneos
Todos los modos de modulación del SMR R&S pueden combinarse, lo que permite la generación de señales de modulación complejas para los sistemas modernos de comunicación y localización.La combinación de modulación de pulso y FM simula efectos Doppler o señales de chirpLa modulación simultánea de AM y de pulso proporciona los tipos de señal que se producen en aplicaciones de radar de pulso con antena giratoria.La combinación de FM y AM se puede utilizar para comprobar los efectos de desvanecimiento de los receptores FM.
El generador de barrido sintetizado
Opción de barrido de rampa analógica El modo de barrido de rampa analógica corresponde al barrido analógico de los generadores de barrido clásicos, excepto que el barrido está completamente sincronizado en todo el rango.la excelente precisión de frecuencia de los barridos digitales de paso se logra en su conjunto, y esto a velocidades de barrido mucho más altas de 600 MHz/ms min. a frecuencias > 2 GHz.
En combinación con analizadores de red escalar o analizadores de espectro adecuados, se puede realizar, por ejemplo, el ajuste en tiempo real de los filtros de microondas.
Para marcar rangos de frecuencia importantes como anchos de banda de filtros o la posición de los polos de atenuación, the ¸SMR has 10 user-selectable frequency markers which can be output as pulse markers at the marker output (TTL level) or alternatively modulated on the RF level as level markers (level reduction of 1 dB).
El SMR de R&S como convertidor superior
Opción de entrada IF
Los generadores de señales vectoriales como el SMIQ generan todo tipo de señales moduladas digitalmente hasta 6,4 GHz.el SMR ofrece capacidad de conversión superior mediante la opción de entrada IFUna aplicación típica se muestra en la figura anterior. El generador de modulación I/Q AMIQ suministra las señales I y Q (1) necesarias para modular el generador de señal vectorial SMIQ.La señal de RF modulada del SMIQ (2) se aplica directamente a la entrada IF del SMREn la salida de RF de la SMR, la señal convertida y modulada digitalmente del SMIQ se saca (3).Los circuitos selectivos del DUT separan la señal deseada de los componentes no deseados generados durante la conversión superiorAlternativamente, se pueden utilizar filtros de banda externos adecuados.
