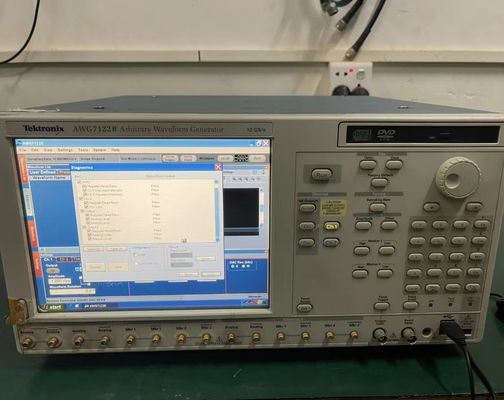

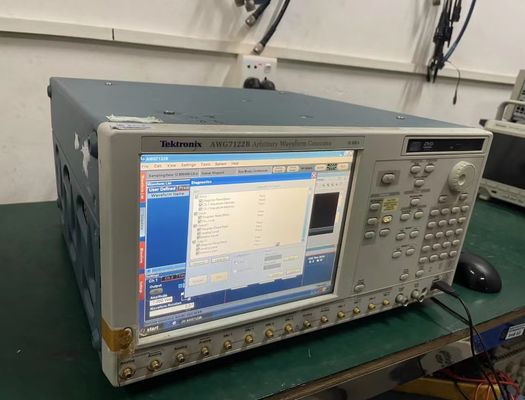

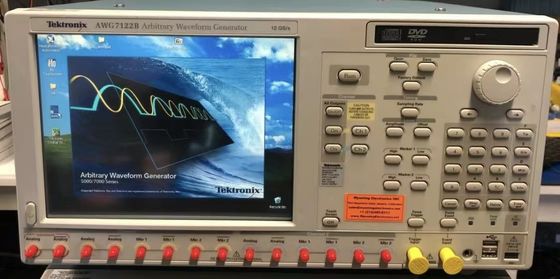

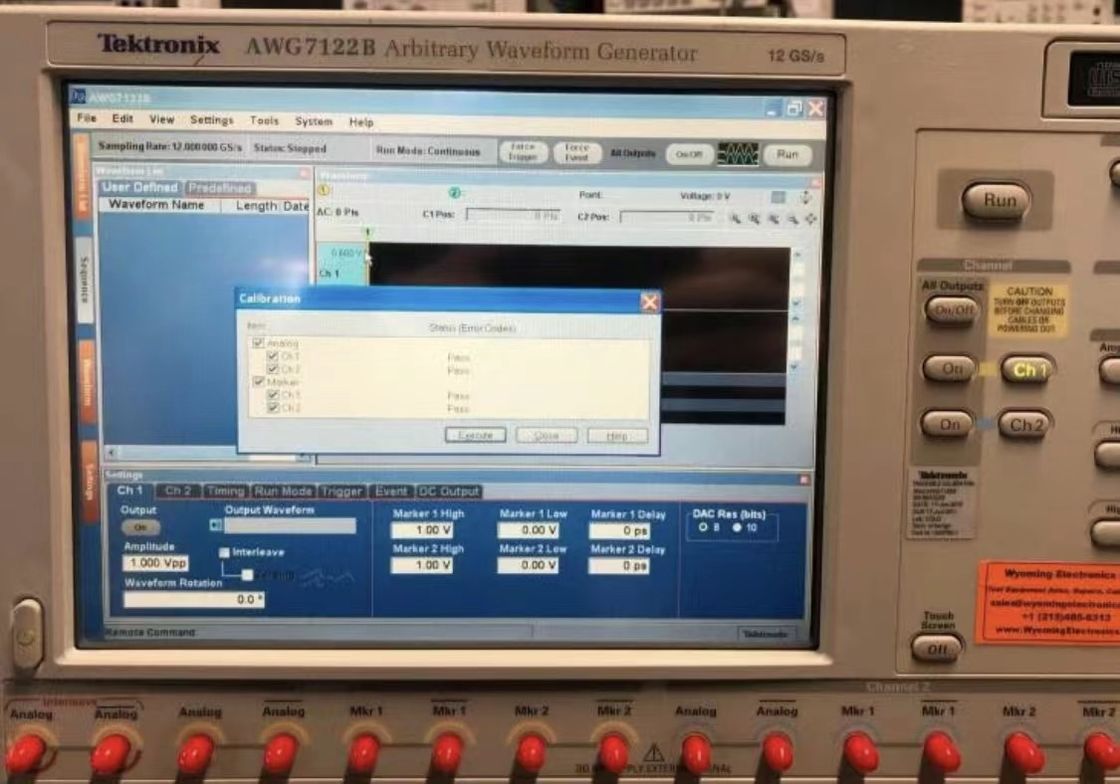

El generador de forma de onda arbitraria Tektronix AWG7122B ofrece una combinación única de estímulo de señal superior, tasa de muestreo incomparable, ancho de banda y usabilidad sin compromisos.Esto ofrece la mejor solución de la industria para los problemas de estimulación de la señal desafiantes que enfrentan los diseñadores que verificanLa generación de señales de síntesis directa permite una variedad de salidas de señal que incluyen multilevel, pre / de énfasis, jitter (Rj, Pj, ISI).,DCD), SSC, y elementos de vagar.

El generador de forma de onda arbitraria Tektronix AWG7122B representa un punto de referencia de vanguardia en rendimiento, velocidad de muestra, fidelidad de la señal y resolución de tiempo.o replicar cualquiera de los idealesEl AWG7122B AWG, con una resolución vertical de hasta 24 GS/s (opcional) o 12 GS/s (estándar) y 10 bits,ofrece la mejor solución de estimulación de señales de la industria para los desafíos de medición cada vez mayoresEsto permite la generación fácil de señales muy complejas, incluido el control completo de las características de la señal.

Las especificaciones y características del Generador de forma de onda arbitraria Tektronix AWG7122B incluyen:

• Ancho de banda de modulación RF/MW de banda ancha
• Genera señales de banda ancha complejas en un rango de frecuencia de hasta 9,6 GHz
• Genera anchos de banda de modulación de hasta 3,5 GHz (1 dB)
• Secuenciación y subsecuenciación de formas de onda
• Permite la creación de bucles infinitos de forma de onda, saltos y ramas condicionales
• Mejorar la capacidad de replicar el comportamiento de las señales del mundo real
• Capacidad de salto dinámico
• Permite la creación de formas de onda complejas que responden a los cambios del entorno externo
• Resolución vertical de hasta 10 bits Disponible
• Generar señales de hasta 1 GHz de ancho con SFDR de 54 dBc
• Memoria profunda
• Permite la creación de largas y complejas secuencias de forma de onda

• 12 GS/s (24 GS/s) y 6 GS/s Modelos
• 9.6 GHz de salida de frecuencia RF efectiva
• 1 o 2 salidas de forma de onda arbitraria
• Sincronización exacta con sólo 20 psp-p Jitter total (a 10-12 BER, típico)
• 35 ps Tr/Tf (20% a 80%)
• ± 100 ps Rango (1 ps Resolución) Control del sesgo entre canales
• 2 o 4 salidas de marcadores de nivel variable
• Sincronización exacta con sólo 30 psp-p Jitter total (a 10-12 BER, típico)
• 45 ps Tr/Tf (20% a 80%)
• Rango de hasta 300 ps (1 ps de resolución) Control de retraso
• Resolución vertical de hasta 10 bits Disponible: 10 bits (sin salida de marcadores) o 8 bits (con dos salidas de marcadores)
• Hasta 64M (64,800,000) La longitud del registro de puntos proporciona flujos de datos más largos
• Control de cambio de tiempo de borde de resolución hasta 100 fs
• 16La secuenciación de 1000 pasos crea bucles infinitos de forma de onda, saltos y ramas condicionales
• La secuenciación en tiempo real crea bucles infinitos de forma de onda, saltos y
• Ramas condicionadas
• La interfaz de usuario intuitiva acorta el tiempo de prueba
• PC integrado Soporta la integración de red y proporciona un DVD incorporado, disco duro extraíble, LAN y puertos USB

Aplicaciones:

• Comunicaciones en serie de alta velocidad
• Hasta 12 Gb/s de velocidad de datos como fuente de datos binaria (2x sobre muestreo, intercalados)
• Hasta 8 Gb/s de velocidad de datos como fuente de síntesis directa universal (3x sobre muestreo, entrelazado)
• 64M punto (estándar) y 128M punto (opcional) longitud de registro de memoria permite la generación de formas de onda más largas
• Proporciona cualquier señal de perfil de varios niveles para permitir la prueba de margen de tiempo (Jitter) sin combinadores de potencia externos
• RF de banda ancha para comunicaciones y electrónica de defensa
• Producción de RF directa arbitraria modulada de banda ancha hasta 9,6 GHz
• Generación de señales IQ/IF de banda ancha ultra (UWB) con 2 canales, 12 GS/s y resolución de 10 bits
• Generación directa de RF de todos los grupos de banda WiMedia (BG1 a BG6)
• Unidad de disco (magnética/óptica) Lectura/escritura:
• Hasta 6 Gb/s de velocidad de datos (2 puntos/célula) o 42 ps de resolución de tiempo
• Diseño y ensayo de señal mixta:
• Salidas analógicas de 2 canales más 4 canales de marcadores
• Fuente de datos/pulso y reloj de alta velocidad y baja vibración
• Generación de señales del mundo real, ideal o distorsionada - Incluyendo todos los fallos, anomalías y deficiencias
• Reproducción de señales capturadas por osciloscopio, incluyendo mejoras como la adición de efectos de predistorsión
• Vectores de forma de onda importados de herramientas de terceros como MathCAD, MATLAB, Excel y otros
