Las 8200 series generan los resultados de la medida, no apenas informaciones en bruto, con los histogramas del tiempo y de la amplitud, la prueba de la máscara y medidas estadísticas. Proporciona un sistema comunicación-adaptado de la medida que incluya la inquietud, ruido, ciclo de trabajo, llega más allá, aterrizaje corto, OMA, ratio de la extinción, Q-factor, poder óptico malo, y las medidas de la amplitud para las señales del RZ y de NRZ. la prueba Conformidad-basada de la máscara de comunicaciones ópticas y eléctricas de alta velocidad, y los estándares tales como SDH/SONET, Ethernet, canal del ordenador de la fibra se incluye. Color-calificando y clasificación de la gris-escala de los datos de la forma de onda añade una dimensión de tercero, densidad de la muestra, para señalar la adquisición y análisis. La primera base de datos variable de la persistencia de la industria permite el envejecimiento exacto de los datos y de la medida en todas las funciones, y facilita la actualización dinámica en DUTs bajo ajuste.

Las 8200 series combinan la inquietud muy baja de la base de tiempo con tarifa muy rápida de la adquisición. Puede adquirir los datos en varios las ventanas del tiempo, cada uno con sus propios parámetros de la adquisición y ventana de exhibición. Proporciona una habitación completa de las capacidades de la medida para evaluar los datos, así como función de la matemáticas de la adquisición y de la matemáticas de la forma de onda para fomentar proceso los resultados con los histogramas, la prueba de la máscara y estadísticas.

Las 8200 series proveen de gran flexibilidad del almacenamiento de datos cuatro bases de datos 3D disponibles simultáneamente; las bases de datos ofrecen una industria-primera persistencia variable con el envejecimiento exacto de los datos. la Color-clasificación de los datos de la forma de onda añade una tercera dimensión, densidad de la muestra, para señalar adquisiciones y análisis.

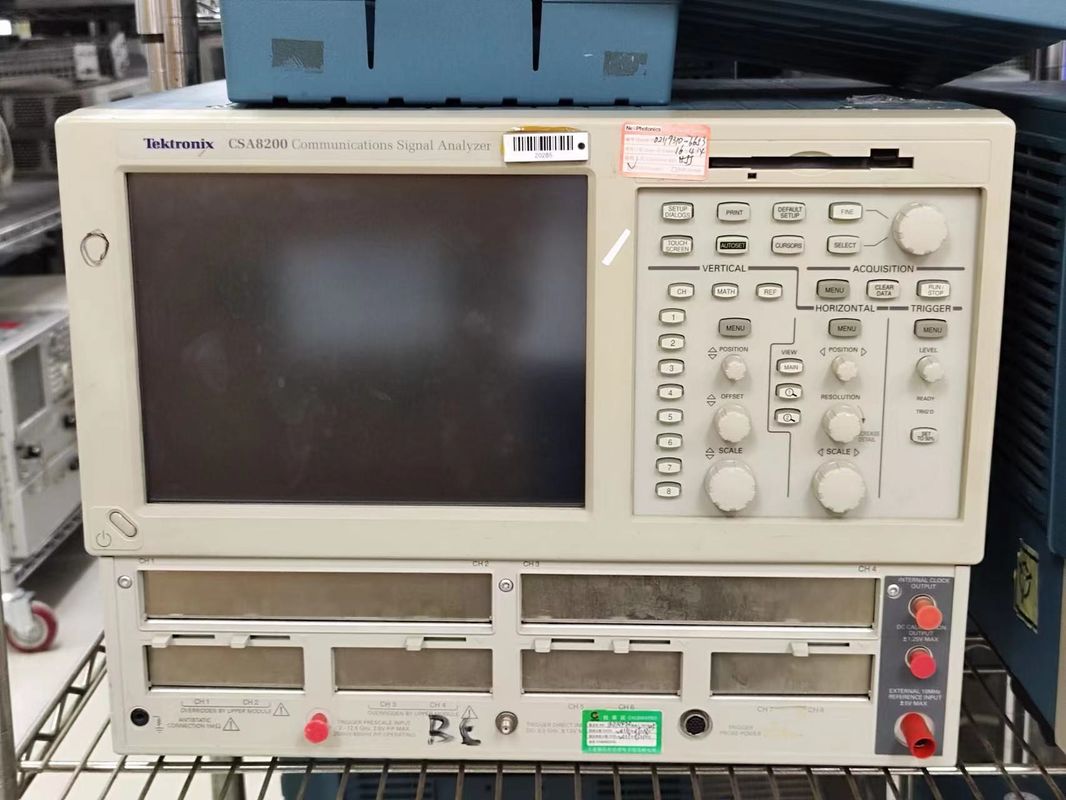

Los modelos CSA8200 y TDS8200 comparten las mismas capacidades; cualquier modelo, por ejemplo, se puede configurar con cualquier combinación de muestrear los módulos.

Características y ventajas

DC a 70+ GHz*1

Exactitud Industria-principal de la base de tiempo del ancho de banda

– Inquietud <200 fsRMS="" with="" 82A04="">

Arquitectura modular con hasta ocho canales de la adquisición

Inquietud, ruido y análisis avanzados de las AZUFAIFAS

– El análisis de las tarifas de datos seriales de alta velocidad a partir de 1 Gb/s a 60 Gb/s proporciona la penetración en causas exactas del cierre del ojo

– La separación de inquietud y de ruido proporciona la extrapolación altamente exacta del contorno de las AZUFAIFAS y del ojo

Alto rendimiento TDR/TDT

– Adquisición diferenciada verdadera del generador y de la señal del paso

– <28 ps="" Reflected="" Rise="" Time="">

– Estándares de las comunicaciones incluyendo Sonet/SDH, Ethernet, OIF y el canal de la fibra

– Los estándares del ordenador incluyendo SATA, el SAS, PCI Express y el IO rápido automatizaron el sistema de medida con modo de la adquisición de FrameScan® más de 100 NRZ, pulsos y medidas del RZ

– Faltas dependientes de los datos del aislante

– Señal que hace un promedio para examinar el sistema operativo variable calificado color de baja potencia 2000 de Microsoft Windows de las bases de datos de la forma de onda de la persistencia de la señal cuatro

Opciones

• carro 1K
• 1R montado en rack
