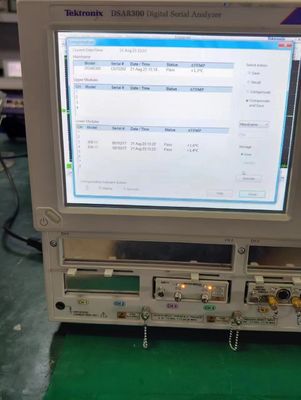

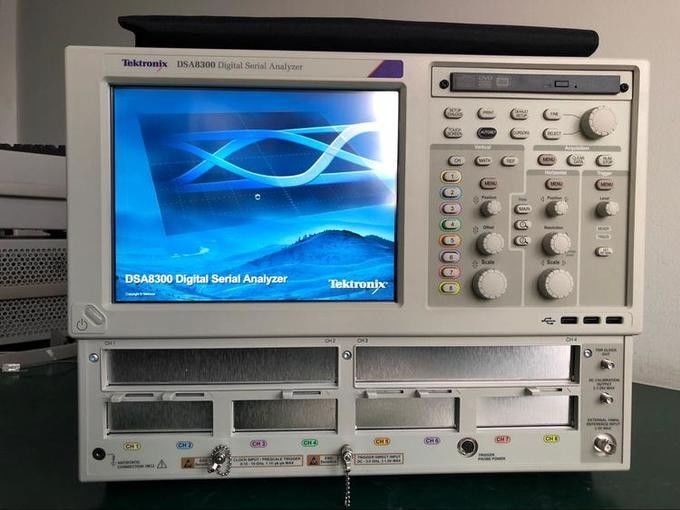

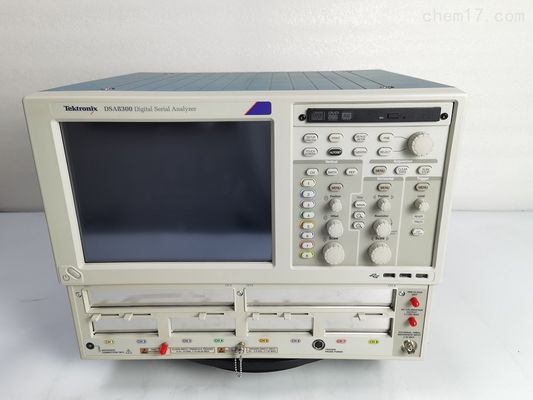

Analista digital en serie Tektronix DSA8300 Osciloscopio de 70 GHz

El DSA8300 es un osciloscopio de muestreo de tiempo equivalente de última generación que proporciona las capacidades de medición y análisis de mayor fidelidad para el análisis de señales de comunicaciones,Análisis de la red de datos en serie, y aplicaciones de análisis de enlaces de datos en serie.

• Bajo tiempo de jitter base:
  • 425 fs típicos en hasta 8 canales adquiridos simultáneamente
  • < 100 fs en hasta 6 canales con módulo de referencia de fase 82A04B
• Resolución vertical más alta de la industria - 16 bits A/D
• Resolución eléctrica: < 20 μV LSB (para el rango completo de 1 v)
• Resolución óptica desde < 20 nW para el 80C07B (1 mW de gama completa) hasta < 0,6 μW para el 80C10C (30 mW de gama completa)
• Anchos de banda ópticos > 80 GHz
• Anchos de banda eléctricos > 70 GHz
• Más de 120 mediciones automatizadas para NRZ, RZ y tipos de señales de pulso
• Pruebas automatizadas de máscaras con más de 80 máscaras estándar de la industria
• Análisis complejo de jitter/ruido/BER/SER (80SJNB), soporte para mediciones complejas TDECQ 1, SNDR 2 (aplicaciones)

Una amplia variedad de módulos ópticos, eléctricos y accesorios apoyan sus requisitos de prueba específicos.

• Apoyar velocidades de datos ópticos de 155 Mb/s a 10 Gb/s a 40 Gb/s a 100 Gb/s hasta PAM4 para 50G/100G/200G/400G
• Los receptores de referencia óptica (ORR) 1 admiten requisitos especificados para las pruebas de conformidad exigidas por las normas
• La alta sensibilidad óptica, el bajo ruido y el amplio rango dinámico permiten pruebas precisas de los estándares de comunicaciones ópticas de corto alcance a largo alcance
• Soluciones de recuperación del reloj totalmente calibradas - no es necesario calibrar manualmente las pérdidas de recogida de datos
• Las mediciones calibradas de la relación de extinción y la medición ER de corrección variable garantizan la exactitud y la repetibilidad

• Muestradores eléctricos de muy bajo ruido (280 μV a 20 GHz, 450 μV a 60 GHz, típico)
• Los anchos de banda seleccionables permiten al usuario intercambiar el ancho de banda y el ruido del muestrador para un rendimiento óptimo de adquisición de datos
• Los muestradores remotos o los cables del módulo extensor de muestreo compacto minimizan la degradación de la señal
• TDR integrado de alto rendimiento (tiempo de aumento de paso típico de 10 ps) admite la caracterización de discontinuidad de impedancia excepcional

• Análisis del jitter, el ruido y el BER de las velocidades de datos en serie PAM4 y PAM2 NRZ de alta velocidad desde <1 GBd hasta 60 GBd
• Análisis de las señales PAM4 con un análisis exhaustivo de jitter, ruido y BER para cada ojo PAM individual
• La automatización 100G-SR4/Transmitter and Dispersion Eye Closure (TDEC) proporciona pruebas y depuración llave en mano
• 80STDEC simplifica la medición de alto rendimiento del transmisor y el cierre del ojo de dispersión (TDEC)
• Pruebas automatizadas de máscaras con más de 80 máscaras estándar de la industria
• Jitter, ruido, BER, pruebas de máscara y análisis de enlace de datos en serie (SDLA) a través de opciones de software
• Análisis avanzado de TDR, mediciones de parámetros S, capacidades de extracción de modelos de simulación
• El software de análisis de fabricación óptica 400G-M4 proporciona análisis cuaternario (TDECQ) del transmisor óptico y el cierre de ojos de dispersión

• Alta velocidad de adquisición de muestras de hasta 200 kS/s por canal
• La interfaz programática eficiente (IEEE-488, Ethernet o acceso al procesador local) permite un alto rendimiento de prueba

• Diseño/verificación de componentes y sistemas de telecomunicaciones y de comunicaciones de datos
• Fabricación/ensayos para el cumplimiento de las normas ITU/ANSI/IEEE/SONET/SDH
• Medidas TDR de alto rendimiento con diferencial verdadero
• Caracterización de la impedancia y análisis de red para aplicaciones de datos en serie, incluidos los parámetros S
• Análisis avanzado de la agitación, el ruido, el BER y el SDLA
• Simulación de diagramas de canales y ojos y modelado basado en mediciones

El DSA8300 Digital Serial Analyzer es la herramienta más versátil para desarrollar y probar comunicaciones, computadoras y productos electrónicos de consumo que utilizan transmisión de datos de varios gigabits.Se utiliza para la caracterización de transmisores ópticos y eléctricos, así como la verificación de la conformidad de los dispositivos, módulos y sistemas utilizados en dichos productos.

El DSA8300 es muy adecuado para la caracterización de la trayectoria de la señal eléctrica, ya sea para paquetes, PCB o cables eléctricos.y la arquitectura modular más extensible, el DSA8300 proporciona el análisis de TDR e interconexión de mayor rendimiento, el análisis más preciso de las deficiencias de la señal y los cálculos BER para la tecnología de datos serie actual y emergente.
