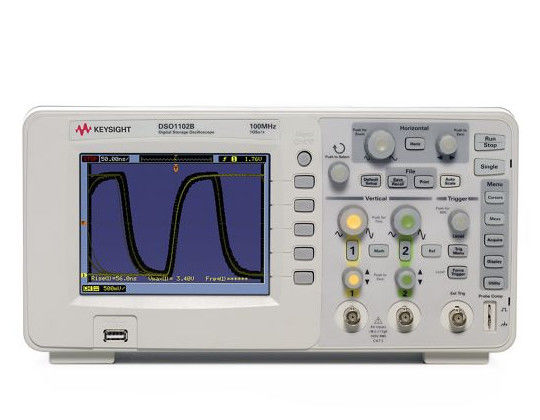

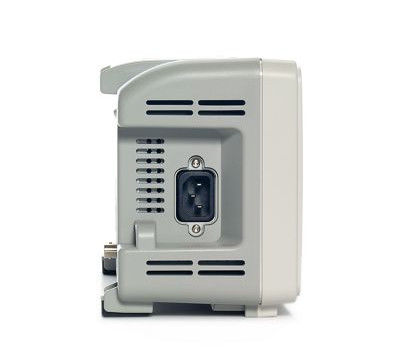

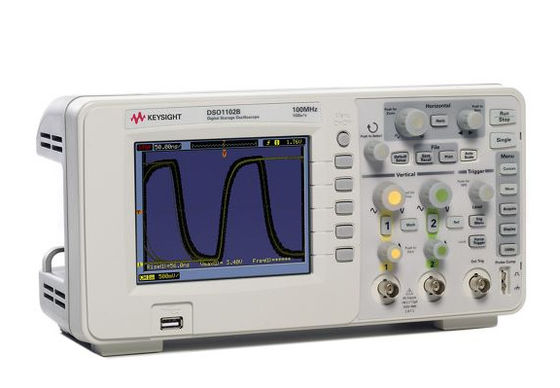

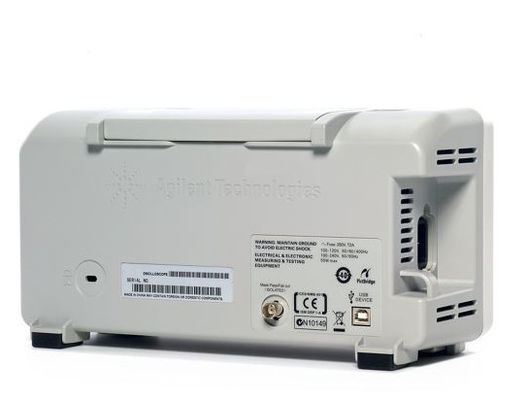

Canal análogo-digital del osciloscopio 100MHz 2 de Keysight Agilent DSO1102B

Osciloscopio análogo-digital de Keysight Agilent DSO1102B 100 canales análogos del megaciclo 2

Descripción de Keysight Agilent DSO1102B

• Los osciloscopios del almacenamiento digital (DSO) son las herramientas primarias usadas hoy por los diseñadores digitales para realizar medidas de la integridad de señal tales como disposición/tiempos de control, margen del ojo, y tiempos de la subida/caída. Las dos especificaciones dominantes de la bandera que afectan a la exactitud de la medida de la integridad de la señal de un osciloscopio, son ancho de banda y frecuencia de muestreo. La mayoría de los ingenieros tienen una buena idea de cuánto ancho de banda necesitan para sus medidas digitales. Sin embargo, hay a menudo mucha confusión sobre muestra requerida tarifa-y los ingenieros asumen a menudo que los alcances con las frecuencias de muestreo más altas producen las medidas digitales más exactas. ¿Pero es este verdad?
• Muestreo en tiempo real interpolado
• ¿Cuando tecnología del ADC se ha estirado a su límite en términos de frecuencia de muestreo máxima, cómo hacen a vendedores del osciloscopio crean alcances con incluso frecuencias de muestreo más altas? La impulsión para frecuencias de muestreo más altas puede ser simplemente satisfacer la opinión de los usuarios del alcance que “más es mejor” o frecuencias de muestreo más altas se pueden requerir realmente para producir medidas en tiempo real del osciloscopio del alto-ancho de banda. Pero producir frecuencias de muestreo más altas en osciloscopios no es tan fácil como simplemente seleccionando un convertidor de analógico a digital disponible de una frecuencia de muestreo más alta.
• Una técnica común adoptada por todos los vendedores importantes del alcance es interpolar los ADC en tiempo real múltiples. Pero no confunda esta técnica de muestreo con la interpolación de muestras de las adquisiciones repetidores, que llamamos muestreo del “equivalente-tiempo”.
• Los alcances con el muestreo interpolado en tiempo real deben adherirse a dos requisitos. Para la interpolación distorsión-libre exacta, el aumento de cada ADC, la compensación y la respuesta de frecuencia verticales deben ser hechos juego de cerca. En segundo lugar, los relojes fase-retrasados se deben alinear con la alta precisión para satisfacer la regla #2 de Nyquist que dicta muestras espaciadas equitativamente. Es decir el reloj de la muestra para ADC #2 se debe retrasar exacto 180 grados después del reloj que muestrea ambos criterios del ADC #1. es importante para la interpolación exacta.

Característica:

• 100 megaciclos
• 2 canales análogos
• Capture los plazos largos con la alta resolución y la memoria de 16 kpts
• Vea señala más claramente con una pantalla LCD color de 5,7 pulgadas
• Análisis de la velocidad con 23 medidas y matemáticas autos de la forma de onda, incluyendo FFT
• Simplifique la prueba con go/no van prueba de la máscara, modo de la secuencia (1000 acontecimientos del disparador), y los filtros digitales
• Aumente la productividad con ayuda incorporada en 11 idiomas, conectividad USB, y guía libre del laboratorio del estudiante

Opciones:
