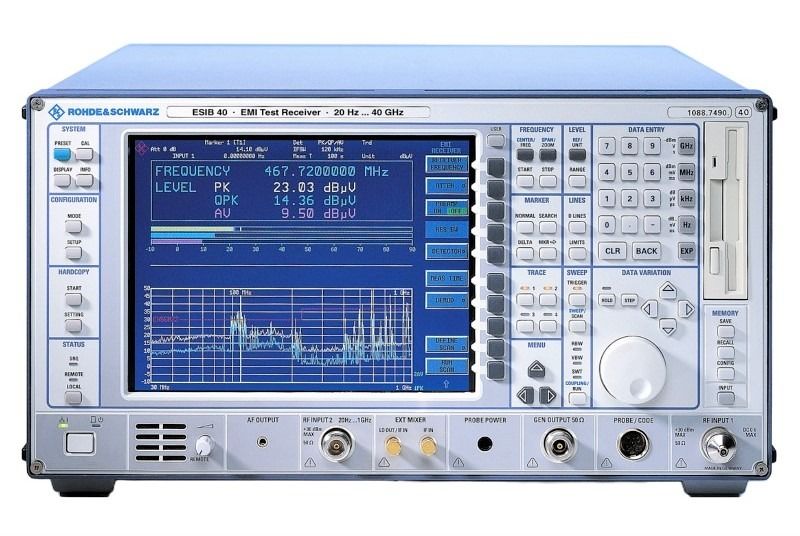

Rohde y SchwarzReceptor de ensayo ESIB40 EMI, 20 Hz - 40 GHz

Descripción de Rohde y SchwarzReceptor de prueba de EMI ESIB40

EMI Test Receivers R&S ESIB EMI measurements up to 40 GHz conforming to standards The R&S ESIB family of EMI test receivers combines the flexibility and speed of spectrum analyzers with the large dynamic range required for EMI measurements in conformance with standardsLa familia R&S ESIB comprende tres modelos con diferentes límites superiores de frecuencia: el ESIB7 (20 Hz a 7 GHz), el ESIB26 (20 Hz a 26,5 GHz) y el ESIB40 (20 Hz a 40 GHz).El límite superior de frecuencia de los ESIB26 y ESIB40 puede ampliarse hasta 110 GHz mediante mezcladores externos (opción FSE-B21)Los tres modelos se caracterizan por una alta sensibilidad, una excelente inmunidad a grandes señales, una baja incertidumbre de medición y una alta velocidad de medición.El IESB de I+D realiza mediciones de conformidad con todas las normas del IME industrial y militar, como el CISPR., EN, VDE, ANSI, FCC, BS, ETS, VCCI, MIL-STD, VG, DEF-STAN, DO160 y GAM EG13.Los requisitos de seguridad de los sistemas de seguridad de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad.El EMI Test Receivers R&S ESIB cuenta con un rango de frecuencia de 20 Hz a 7/26.5/40 GHz y de 20 Hz a 1 GHz,preselección en modo receptor (fijo) y analizador (selectable), 3 filtros de sintonía fija y 6 o 7 filtros de seguimiento (modelos 26 y 40), un preamplificador con ganancia de 20 dB en combinación con un preselector con interruptor seleccionable, anchos de banda de resolución de 200 Hz, 9 kHz,120 kHz para el CISPR 16-1Detectores paralelos, pico (PK), media (AV), cuasi pico (QP) y RMS (máx.4), exploración automática,4 trazas almacenables con hasta 80000 valores medidos cada una (250000 valores con una traza) y función de controlador integrada en Windows NT4.0.

El ESIB40 de Rohde & Schwarz ofrece un rendimiento excepcional:

• Rango de frecuencias de 20 Hz a 40 GHz

• sensibilidad muy alta (NF típico 10 dB)

• Excelente inmunidad a la señal grande (1 dB comp.: +10 dBm)

• Baja incertidumbre de medición (< 1 dB hasta 1 GHz)

• Alta velocidad de medición y procesamiento de resultados (tiempo de medición mínimo de 100 μs)

• Bajo ruido inherente (<3 dBμV)

Cada ESIB de I+D ofrece características y rutinas de prueba para las diversas etapas del desarrollo del producto, así como para las pruebas finales de certificación EMC.

• Casas de ensayo EMC y proveedores de servicios
• Organizaciones gubernamentales
• Autoridades encargadas de las normas de seguridad
• Militar
• Grandes laboratorios de desarrollo industrial y EMC (por ejemplo, automotriz)

Las características del receptor de EMI R&S ESIB40 incluyen:

• Escaneo rápido en modo receptor de ensayo y barrido en modo analizador de espectro

• Conforme con el CISPR 16-1-1

• Dos entradas de RF Entrada 2 con protección adicional contra pulsos (20 Hz a 1 GHz)

• Preamplificador integrado de 20 dB (seleccionable) de 1 kHz a 7 GHz como estándar; >7 GHz como opción R&S ESIB-B2

• Preselección en modo receptor (fijo) y en modo analizador (seleccionable)

• Anchos de banda de resolución que cumplen las normas MIL y las especificaciones CISPR 16 en modo analizador, -3 dB RBW y -6 dB RBW seleccionables

• Detectores paralelos Pico, media, cuasi-pico, media CISPR y RMS (máximo cuatro al mismo tiempo)

• Detección automática de sobrecarga y clasificación automática

• Editores de factores/conjuntos de transductores y líneas límite definibles por el usuario, incluidas las bibliotecas integradas de factores/líneas límite de transductores

• Reglas de ensayo internas para las mediciones finales y las mediciones previas automatizadas o interactivas

• Funciones de evaluación para la precopiación, la reducción de datos (lista de picos) y la medición final

• Display de pantalla dividida (modo mixto analizador/receptor) para el análisis detallado de la señal

• Conveniente editor de tablas de escaneo Hasta diez subrangoes con configuración de parámetros individuales

• Escaneo y visualización automáticas de las huellas en paralelo (modo receptor) Max. cuatro huellas con hasta 80.000 muestras cada una (250.000 muestras con una huella)

• Medidas en el dominio temporal (intervalo cero) a una resolución de hasta 50 ns para el análisis de la fuente de interferencia

- ¿ Qué?Entre los aspectos más destacados del ESIB40 de I+D se incluyen:

• Rutinas extensas de autocalibración, incluida la documentación de los resultados

• Interfaces: IEC/IEEE, en serie, paralelas, LAN (opcional)

• Funciones completas de evaluación de marcadores: búsqueda, delta, sintonización de marcadores, seguimiento de marcadores

• Función de controlador integrado bajo Windows NT 4.0 compatibilidad con el controlador de la impresora, capacidades de copia impresa fácil, actualización rápida del firmware

• Generador de seguimiento interno de hasta 7 GHz (opción R&S FSE-B10)

• Display de color LC de 24 cm de brillo

• Muestra de ruido (30 Hz a 100 kHz) con bobina de magnitud R&S HZ-10
