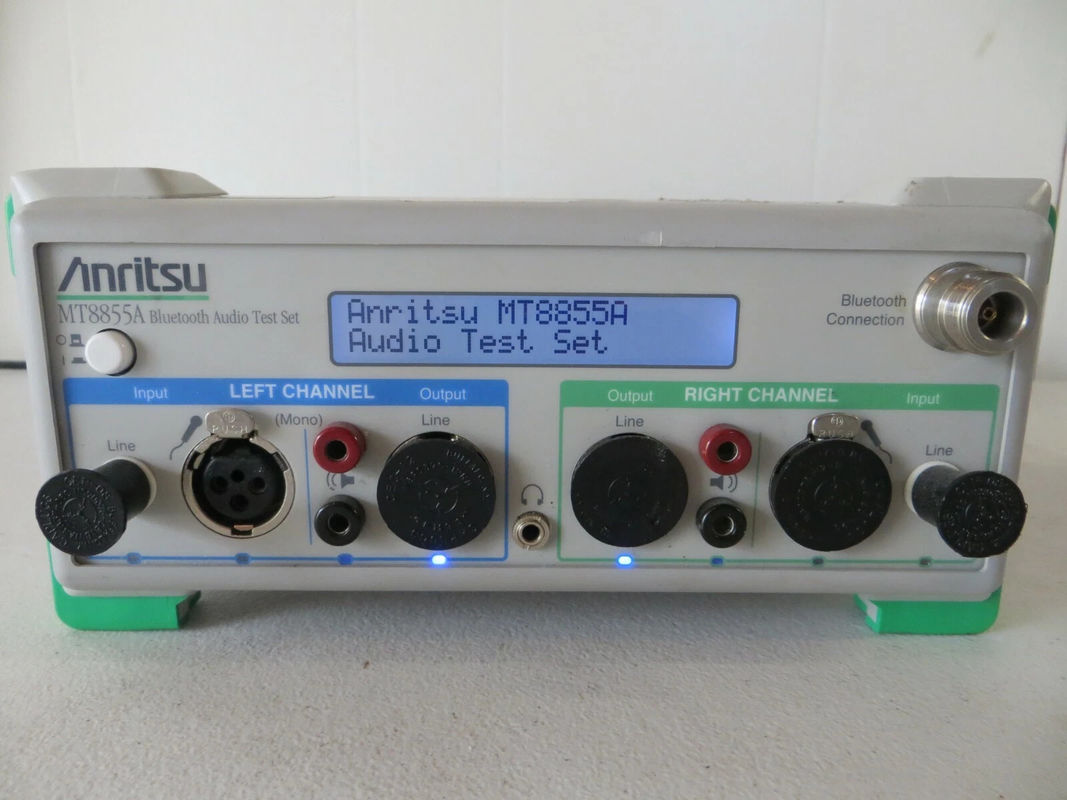

El MT8855A es el primer conjunto de pruebas del mundo diseñado específicamente para realizar mediciones de audio de alta calidad en productos que utilizan el perfil de distribución de audio avanzado Bluetooth (A2DP),el perfil del auricular, o el perfil de manos libres.

El MT8855A es el instrumento ideal tanto para la validación del diseño como para las pruebas de fabricación.reproductores de música digital, kits de automóviles integrados y accesorios, y altavoces de escritorio.Los micrófonos y los altavoces accesorios se conectan directamente a las entradas y salidas de audio del MT8855A para permitir el desarrollo de un sistema de prueba completo.La prueba del módulo también se facilita mediante la conexión directa a los conectores de RF y audio.

Después de establecer una conexión Bluetooth con el DUT, los generadores y analizadores de audio integrados del MT8855A se utilizan para realizar mediciones que incluyen nivel, respuesta de frecuencia y THD + N.

El software BlueAudio, suministrado con cada MT8855A, se instala en un PC que se conecta al MT8855A mediante un cable USB estándar.BlueAudio sirve como panel frontal del MT8855A y se utiliza para configurar el instrumento y mostrar resultados gráficos y numéricos de mediciónPara las aplicaciones de I+D, el modo de prueba manual proporciona resultados gráficos completos, mientras que un modo de prueba automática está disponible para pruebas de producción rápidas y repetitivas con planes de prueba configurables por el usuario.Archivo de resultados y generación de informes.

El conjunto de pruebas de audio Bluetooth MT8855A está dedicado a mediciones de audio y complementa el conjunto de pruebas de Bluetooth MT8852B que realiza mediciones de capa de radio en módulos y dispositivos Bluetooth.

Características del Anritsu MT8855A Conjunto de prueba de audio Bluetooth

• Cobertura de frecuencias de 20 Hz a 20 kHz

• Las mediciones de distorsión THD, THD+N, SINAD

• Stereo fase y separación estéreo

• Medidas gráficas de la respuesta de frecuencia, más THD+N vs nivel y frecuencia

• El analizador de FFT de audio ayuda a detectar fallas

• Apoyo al perfil A2DP para pruebas de auriculares estéreo

• Apoyo de auriculares y perfil de manos libres para auriculares mono

• Interfaz de usuario instalada en PC: BlueAudio

• Modo manual para aplicaciones de I+D

• Modo automático ejecuta los planes de prueba definidos por el usuario para las pruebas de producción

• Generador de audio: frecuencia de tono estéreo común, o mono

• Dos analizadores de audio: estéreo izquierda / derecha o mono

• Conexión directa de micrófonos y altavoces accesorios

• Altavoces incorporados

• Tiempo de prueba inferior a 10 segundos para auriculares típicos

• Generador y analizador de audio independiente para aplicaciones que no sean Bluetooth
