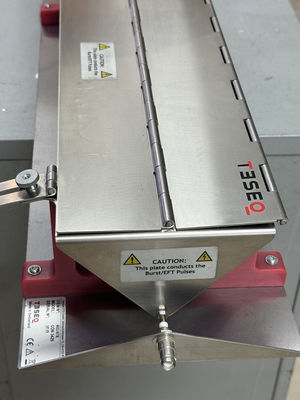

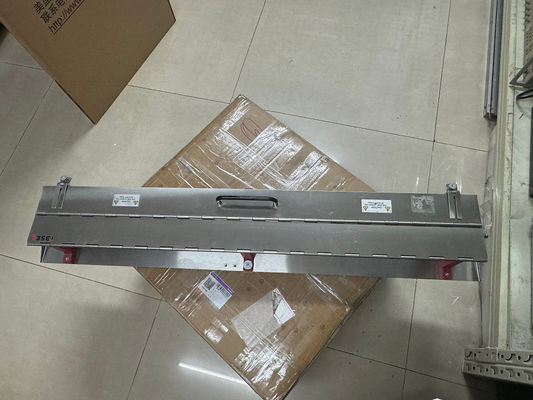

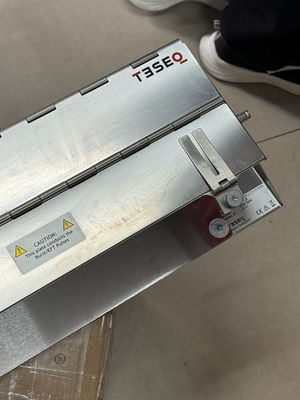

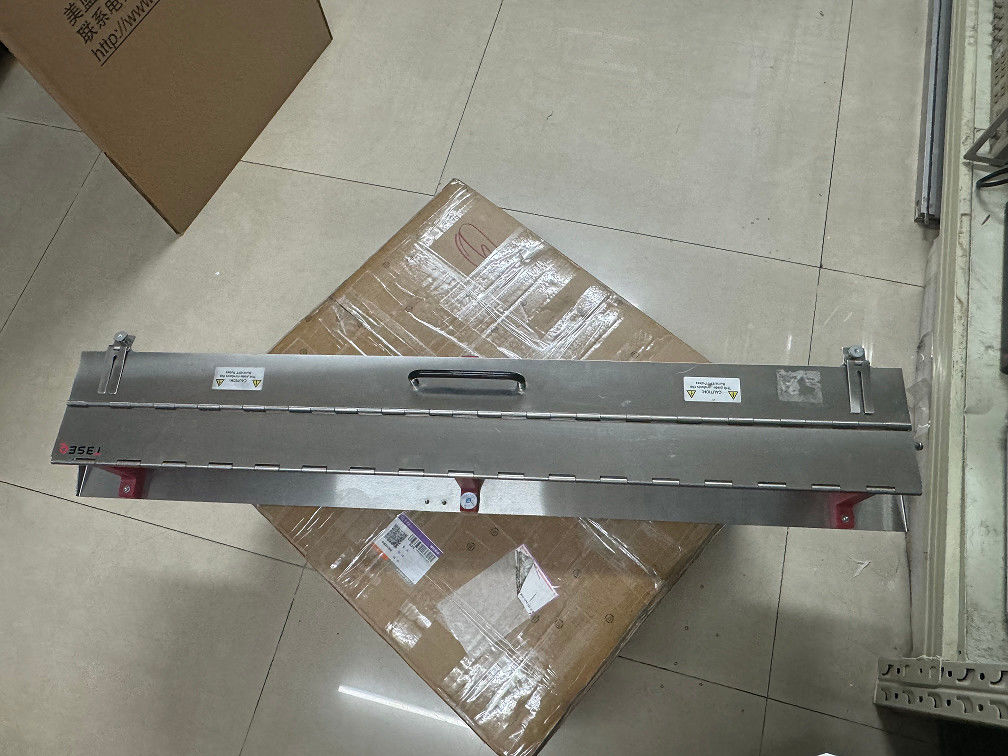

Principales especificaciones deTeseq CDN 3425 Abrangor de acoplamiento capacitivo

• Se utiliza principalmente para acoplar pulsos de ráfaga / EFT a líneas de datos. También se puede utilizar para líneas principales donde no hay CDN disponible, como líneas de alta corriente mayores de 200 A.

• Diseñado para realizar pruebas de inmunidad según la norma EN 61000-4-6 y otras normas EMC.

• Inyecta señales de perturbación de RF en cables (por ejemplo, líneas de energía, líneas de datos) sin contacto galvánico.

Intervalo de frecuencia: de 150 kHz a 230 MHz (abarca los requisitos típicos de las pruebas de inmunidad).

Capacidad de acoplamiento:acoplamiento capacitivo mediante diseño de abrazadera: 100 pF a 200 pF (dependiendo de la geometría y la configuración del cable).

Impedancia:150 Ω de impedancia nominal (corresponde a las configuraciones de ensayo estándar para la inmunidad a RF).

Válvula de ensayo máxima:hasta 200 V RMS (dependiendo de la configuración del ensayo y de las directrices de seguridad).

Corriente de manejo compatible con los niveles de ensayo EMC típicos.

Diseño mecánico:Ejército ajustable para cables de hasta 30 mm de diámetro.

Construcción robusta con vivienda blindada para interferencias externas mínimas.

Conectores: Entrada: BNC o tipo N (entrada de RF del amplificador).

Salida: acoplamiento directo con el cable sometido a ensayo.

Compatibilidad:Funciona con amplificadores de RF y sistemas de ensayo (por ejemplo, serie Teseq NSG 3000 o equivalente).

Se utiliza en pruebas EMC de automóviles, industriales y electrónica de consumo.

Cumplimiento de las normas:Cumple las especificaciones de la norma EN 61000-4-6, la norma IEC 61000-4-6 y la CISPR para la inmunidad conducida.

Aplicaciones típicas deTeseq CDN 3425 Abrangor de acoplamiento capacitivo

• Pruebas de inmunidad de los dispositivos eléctricos/electrónicos contra las perturbaciones conducidas por RF.

• Pruebas EMC de preconformidad y plena conformidad en laboratorios o entornos de producción.

• Pruebas de componentes de automóviles (por ejemplo, ISO 11452-4).

Accesoriosde lasTeseq CDN 3425 Abrangor de acoplamiento capacitivo

• Kit de calibración opcional INA 3425 según lo especificado en la IEC 61000 - 4 - 4 Ed 3.0 (2012).

• Opcional cubierta de seguridad INA 3825 con función de bloqueo, que se puede conectar a los generadores de la serie NSG 3000.

Características técnicasde lasTeseq CDN 3425 Abrangor de acoplamiento capacitivo

• Capacidad de acoplamiento: La capacidad de acoplamiento entre la abrazadera y el cable colocado en ella depende de las características del cable.

• Medio ambiente de funcionamiento: Preferiblemente en una sala protegida para proteger el medio ambiente. Las distancias entre el EUT (Equipment Under Test) y los periféricos deben ser las especificadas en la norma.Requiere un buen y amplio contacto con el plano terrestre.No se permiten pruebas con cables no aislados.

• Conexión: Conecte el cable de pulso HV provisto a la salida de pulso del generador EFT/Burst.conectar el cable de bloqueo a la entrada de bloqueo del generador y utilizar el INA 3825 para cubrir el CDN 3425 para activar el interruptor de bloqueo (lado trasero - medio).
