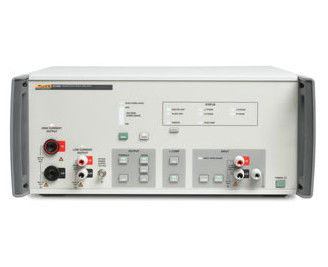

El amplificador de transconductividad Fluke Calibration 52120A suministra corriente continua hasta 100 amperios y corriente ac hasta 120 amperios, con una precisión de 140 ppm.000 amperiosTres 52120A conectados en paralelo pueden producir hasta 360 amperios.

Características clavecon una capacidad de transmisión superior a 300 W

• Salida de corriente alta: puede suministrar hasta 100 A de corriente continua y 120 A de corriente alterna. Cuando se utilizan bobinas de accesorio puede generar 3000 A o 6000 A de corriente.puede producir hasta 360 A.

• Calibración de alta precisión: La precisión puede alcanzar hasta 140 ppm, lo que garantiza la calibración precisa de varios dispositivos de carga de trabajo de alta corriente, incluidos medidores de potencia y energía, medidores de abrazaderas y transformadores de corriente.

• Amplio rango de frecuencia: El rango de frecuencia es de CC a 10 kHz, cumpliendo con los requisitos de calibración de diferentes frecuencias.

• Múltiples modos de funcionamientoApoya el funcionamiento paralelo de 2 o 3 amplificadores hasta 360 A en una sola fase, o hasta 10 amplificadores y 1200 A en modo independiente.que se comunica sin problemas con el estándar de potencia eléctrica Fluke Calibración 6105A o 6100B para mejorar la precisión.

52120Un rendimiento a simple vista

• La precisión del amplificador líder en la industria:

• - 140 ppm ac (utilizado con el estándar de potencia eléctrica 61XXA)

• - 350 ppm ac (utilizado con el calibrador dc/lf)

• - 160 ppm dc (utilizado con el calibrador dc/lf)

• Frecuencia: CC a 10 kHz

• La tensión de carga (conformidad): 4,5 V @ 120 A

• Capacidad de accionamiento por inducción: carga de 1 mH

• Las series de salida: 2 A, 20 A, 120 A

• Las bandas de entrada: 2 V o 200 mA F.S. para las bandas de 2 A y 20 A, 1,2 V o 120 mA F.S. para las bandas de 120 A

• Funcionamiento paralelo: circuito cerrado con 61XXX, 2 o 3 amplificadores, hasta 360 A en una sola fase

• Función paralela: Función independiente, hasta 10 amplificadores, hasta 1200 A en una sola fase

• Las bobinas de accesorio: la bobina de 25 vueltas soporta 3000 A, la bobina de 50 vueltas soporta 6000 A

• Comunicación de control con las normas de potencia eléctrica 6105A/6100B

• Operación remota del GPIB

Especificaciones técnicas

• Intervalos de entrada y salida: Los rangos de corriente de entrada son de 200 mA, 200 mA, 120 mA (100 mA DC) y los rangos de voltaje de entrada son de 2 V, 2 V, 1,2 V (1,0 V DC).con ganancias actuales de 10, 100, 1000, y las transconductancias de 1, 10, 100 siemens.

• Voltagem y aislamiento de conformidad de salida: El voltaje de conformidad de salida es de 4,5 Vrms (6,4 Vp). El aislamiento de salida del terminal de corriente a la tierra es de 600 Vrms, 850 Vp, CC hasta 850 Hz.

• Otros parámetros: La temperatura de funcionamiento es de 5 °C a 35 °C, y el rango de temperatura de calibración es de 16 °C a 30 °C. El tiempo de calentamiento es de 1 hora, el consumo de energía es inferior a 1500 VA,y el peso es de 25 kg.

Normas de diseño y conformidad

Diseñado de acuerdo con la norma EN 61010-1:2010, CAN/CSA 22.2 No 61010.1 - 04, ANSI/UL 61010 - 1:2004, y EN 61326 - 1:2006, con marcado CE y certificación CSA.
