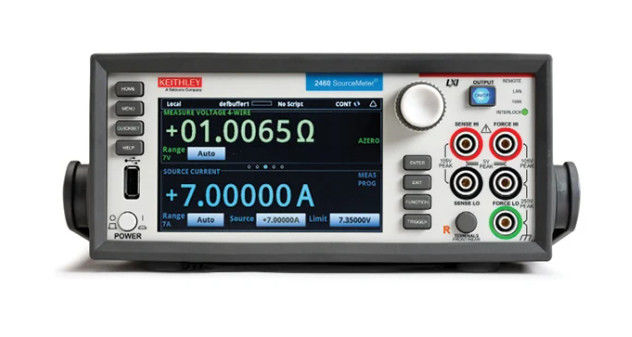

Características clave de Keithley 2460

• Un instrumento estrechamente acoplado que combina capacidades de analizadores, trazadores de curvas y sistemas IV a una fracción de su costo
• Amplia cobertura hasta 105 V, 7 A DC/7 A pulso, 100 W máximo.
• Interfaz gráfica táctil capacitiva de cinco pulgadas de alta resolución
• 0.012% de precisión de medición básica con resolución de 61⁄2 dígitos
• Función de fuente y sumidero (cuadrante 4)
• Cuatro modos de configuración y medición rápidos

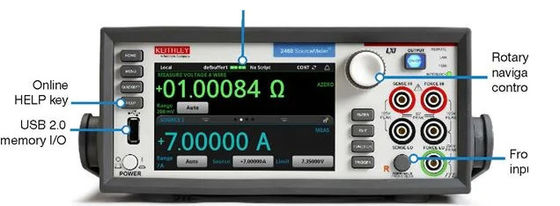

• Función de ayuda sensible al contexto

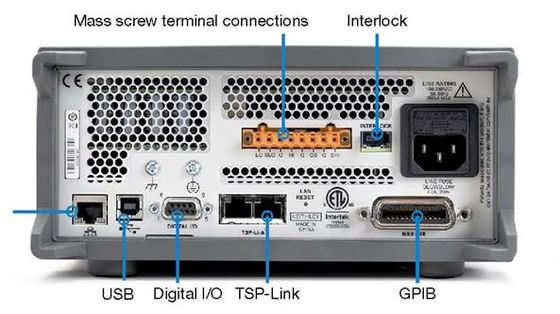

• Las conexiones de los paneles delanteros de entrada de plátanos; las conexiones de los tornillos de terminación de la masa de entrada del panel trasero
• 2460 Modos de programación de guiones SCPI y TSP®
• Puerto de entrada/salida de memoria USB 2.0 del panel frontal para transferir datos, scripts de prueba o configuraciones de prueba

Aprende más rápido, trabaja más inteligentemente e invente más fácilmente

La 2460 cuenta con una pantalla táctil de cinco pulgadas, a todo color, de alta resolución que admite un funcionamiento intuitivo, ayuda a los operadores a familiarizarse con el instrumento rápidamente,y optimiza la velocidad y la productividad en general. A simple icon-based menu structure reduces the number of steps required to configure a test by as much as 50 percent and eliminates the cumbersome multi-­layer menu structures typically used on soft-key instruments. La ayuda integrada y sensible al contexto admite un funcionamiento intuitivo y minimiza la necesidad de revisar un manual separado.simplificar su funcionamiento tanto en aplicaciones básicas como avanzadas de medición, independientemente de la experiencia previa del usuario en el trabajo con instrumentos SMU.

Especificación de Keithley 2460

• Max. Potencia de salida
• 100 W, fuente de cuatro cuadrantes o operación de sumidero.
• Límites de las fuentes
• Vfuente: ±7,35 V (rango ≤7 A), ±10,5 V (rango ≤5 A), ±21 V (rango ≤4 A), ±105 V (rango ≤1 A).
• Las fuentes de luz de los sistemas de control de velocidad de los motores de combustión interna y exterior deberán estar equipadas con un sistema de control de velocidad de la luz de los motores de combustión interna y exterior.
• Exceso de rango
• 105% del rango, fuente y medida.
• El Reglamento
• Voltagem: línea: 0,01% del rango. carga: 0,01% del rango + 100 μV.
• Corriente: línea: 0,01% del rango, carga: 0,01% del rango + 100 pa.
• Límites de las fuentes
• Límites de corriente de la fuente de voltaje: límite de corriente bipolar establecido con un solo valor.
• Límites de voltaje de la fuente de corriente: límite de voltaje bipolar establecido con un valor único.
• V-Limit / I-Limit Precisión
• Añadir el 0,3% del ajuste y el ± 0,02% de la lectura a la especificación de base.
• Sobrepasado
• Fuente de voltaje: < 0,1% típico (paso de escala completa, carga resistiva, rango de 20 V, límite de 10 mA.
• Fuente de corriente: < 0,1% típico (1 paso de mA, RLoad = 10 kΩ, rango de 20 V).
• Sobrecarga de cambio de rango
• Superposición a una carga totalmente resistiva de 100 kΩ, 10 Hz a 20 MHz BW, rangos adyacentes: < 250 mV típico.
• Tiempo de liquidación de la salida
• Tiempo necesario para alcanzar el 0,1% del valor final después de procesar el comando y ejecutar la salida, rango de 20 V, 100 mA
• I-Limit: < 200 μs típicamente.
• Tasa máxima de movimiento
• 1 V por μs, rango de 100 V, límite de 100 mA en una carga de 20 kΩ (típica). 0,6 V por μs, rango de 20 V, límite de 100 mA en una carga de 20 kΩ
• carga (típica).
• Protección contra el exceso de tensión
• Valores seleccionables por el usuario, tolerancia del 5% ± 0,5 V. El valor predeterminado de fábrica es nulo.
• Ruido de la fuente de voltaje
• 10 Hz 20 MHz (RMS): < 4,5 mV típicos para una carga resistiva.

Especificaciones

Especificaciones de voltaje

1, 2

Especificaciones actuales

1, 2, 5
