El Agilent E4362A es un módulo de potencia de corriente continua simulador de paneles solares de 600W que simula las características de salida de un panel solar.El E4362A es principalmente una fuente de corriente con muy baja capacidad de salidaOfrece cambios rápidos en la curva I-V que le permiten simular con precisión la salida de diferentes paneles solares bajo diversas condiciones ambientales (por ejemplo, temperatura, edad, eclipse, giro, etc.).El E4360 le da la flexibilidad de operarlo de dos maneras:

•Introducir los cuatro parámetros operativos clave (Voc, Isc, Vmp, Imp) necesarios para que el SAS cree internamente una curva IV de un panel solar
•Descargar una tabla definida por el usuario para la curva IV del panel solar

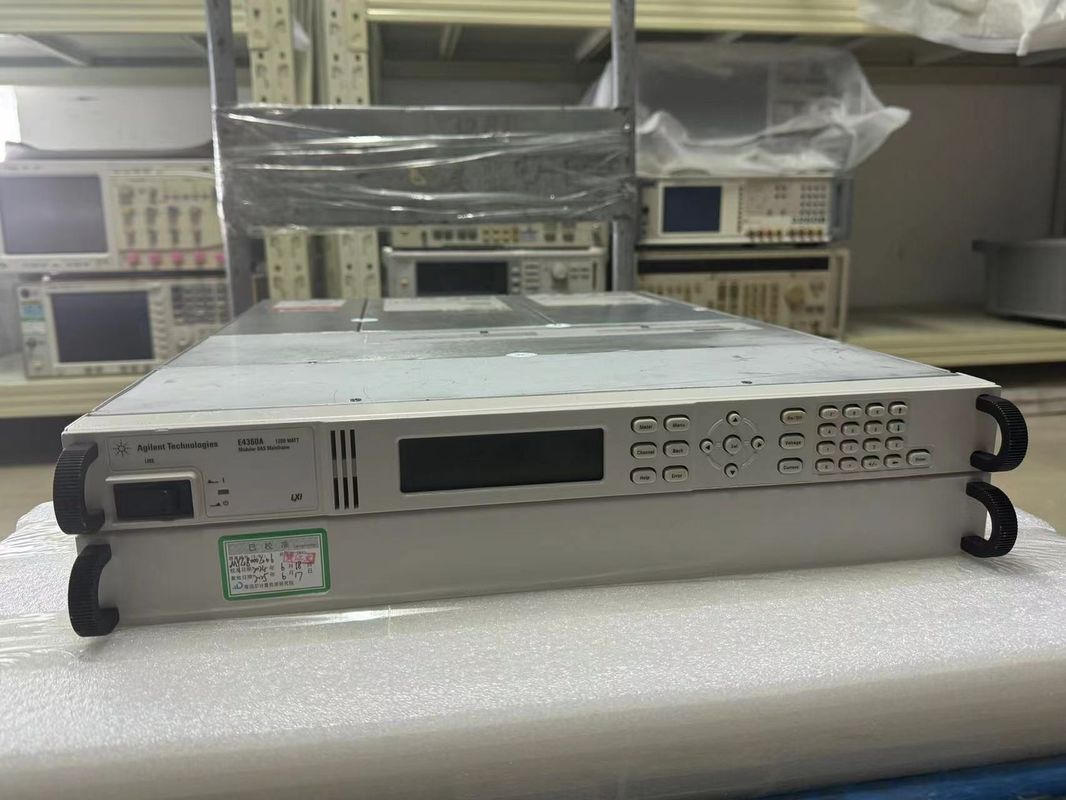

Este módulo funciona con el Agilent E4360A Modular Solar Array Simulator (SAS) Mainframe que puede contener hasta dos módulos y ahorra espacio en el bastidor con su gran tamaño de 2U.y las interfaces GPIB son estándar.

Para simplificar el desarrollo del software del sistema de prueba, el paquete de software de la herramienta de control del sistema 14360A se entrega de forma gratuita con cada mainframe E4360A SAS.Este software simplifica la programación y el control de múltiples SASPermite una sola llamada de función para configurar y controlar hasta 100 salidas E4360 en un sistema SAS.

Las características y especificaciones incluyen:

• Simulación precisa de cualquier tipo de paneles solaresDe tamaño pequeño: hasta 2 salidas en 2U de espacio de bastidor
• Potencia de salida alta hasta 600 W por salida
• Cambio rápido de la curva IV y tiempo de recuperación rápido
• Fácil de simular las condiciones ambientales
• Interfaces LAN, USB y GPIB estándar
• Compatible con las especificaciones de la clase C LXI
• Disponible un sistema llave en mano personalizado o instrumentos individuales

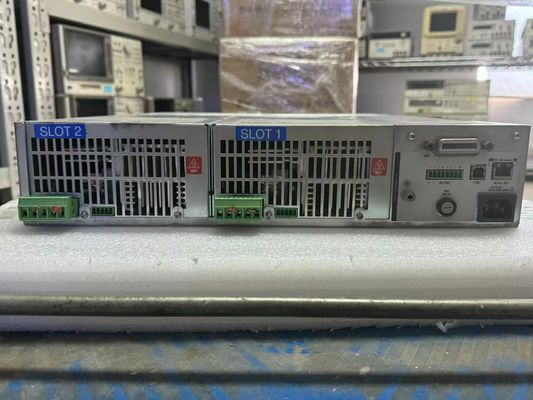

• Acepta hasta 2 módulos de la serie E4360 (los módulos se ordenan por separado)
• Ofrece interfaces LAN, USB y GPIB estándar
• Potencia total de salida máxima (= suma de la potencia total de salida del módulo)
  • 1200 W cuando se opera desde una entrada de 200-240 VAC
  • 600 W cuando se opera desde una entrada de 100-120 VAC
• Características de la respuesta de protección
  • Entrada INH: 5 μs desde la recepción del inhibidor hasta el inicio del apagado
  • Error en las salidas acopladas: < 10 μs desde la recepción del fallo hasta el inicio del apagado
• Principales de CA
  • Las emisiones de gases de efecto invernadero de los motores de combustión renovable deberán ser emitidas por el conductor de la unidad de producción.
  • El rango de entrada: 86 VAC 264 VAC
  • Consumo de energía: 2000 VA (el ordenador central tiene corrección del factor de potencia)
  • Nombres de picos de las líneas de CA: 1 kV típico
  • Potencia máxima de entrada: 2000 VA, 2000 W
  • El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero.
  • 100/120 VAC Nota: Los circuitos de la red de CA con una potencia nominal de 100-120 VAC no pueden suministrar suficiente corriente para alimentar el mainframe E4360A cuando se instalan dos módulos de salida.Los circuitos internos limitarán la corriente de salida de los módulos a la mitad de su valor nominal.Para un solo módulo instalado, la corriente de salida completa estará disponible a 100-120 VAC nominales.
• Estados salvables
  • Ubicaciones de memoria: 2 (0 y 1)
  • Estado de almacenamiento: 0
• Tiempo de procesamiento del comando: = 1 ms desde la recepción del comando hasta el inicio del cambio de salida
• Características de la respuesta de protección
  • Entrada INH: 5 μs desde la recepción del inhibidor hasta el inicio del apagado
  • Fallo en las salidas acopladas:
• Capacidades de interfaz
  • GPIB: Interfaz compatible con IEEE 488.2 y SCPI - 1993
  • Conformidad LXI: Clase C
  • USB 2. ¿Qué quieres decir?0: Requiere la versión M de la biblioteca Agilent IO.01.01 y más, o 14.0 y más
  • 10/100 LAN: Requiere la versión L de la biblioteca Agilent IO.01.01 y más, o 14.0 y más
  • Servidor web incorporado: Requiere Internet Explorer 5+ o Netscape 6.2+
• Condiciones ambientales
  • Medio ambiente de funcionamiento: uso en interiores, categoría de instalación II (para entrada de CA), grado de contaminación 2
  • Intervalo de temperatura: de 0°C a 55°C (la corriente se reduce en un 1% por °C por encima de la temperatura ambiente de 40°C)
  • Humedad relativa: hasta el 95%
  • Alturas: Hasta 2000 metros
  • Temperatura de almacenamiento: -30°C a 70°C
  • Declaración LED: Todos los LED utilizados en este producto son LED de clase 1 según la CEI 825-1.
