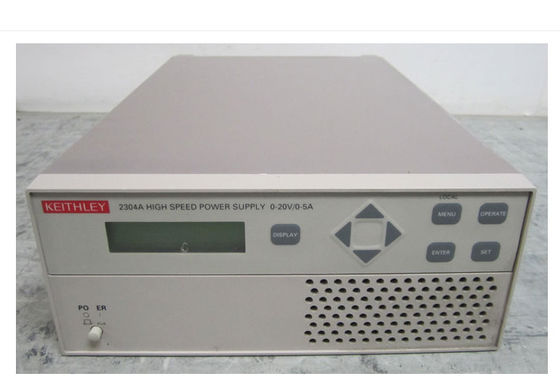

• La fuente de alimentación de alta velocidad 2304A proporciona control de voltaje y monitoreo de energía para pruebas automatizadas de dispositivos portátiles que funcionan con baterías.El 2304A ofrece hasta 5 A para manejar cargas de dispositivos portátiles con facilidad, mientras que la resolución de 100 nA (10 µA en el modelo 2303-PJ) permite un control preciso de las corrientes del modo de suspensión con una precisión básica del 0,2 %.La respuesta transitoria rápida simula el comportamiento de la batería, con una salida que regresa a 100 mV del voltaje establecido en 40 µs o menos.La capacidad de absorber corriente permite que este suministro simule las características de una batería recargable descargada para probar los cargadores de batería y los circuitos relacionados con el cargador.Además de las mediciones de corriente CC, esta fuente puede medir pulsos de corriente tan cortos como 60 µs y tan largos como 833 ms.Las salidas de relé permiten utilizar relés externos en el control de las pruebas.Las entradas de DVM permiten que ambos suministros midan y muestren voltajes de CC desde cualquier lugar en un sistema de prueba, ahorrando así el gasto y el espacio necesarios para agregar un DMM separado.

Característica:

• Capacidad de salida 5A
• Respuesta rápida a los cambios de carga
• Rango de voltaje de entrada: 0 a +20 V CC.
• Impedancia de entrada: 1010 Ω típica.
• Voltaje máximo (cualquier terminal de entrada) con respecto a la salida baja: –3 V, +22 V.
• Precisión de lectura: ±(0,05% + 3mV).
• Resolución de lectura: 1mV.

Capacidad de hundimiento de alta corriente

• Las fuentes de alimentación de Keithley pueden actuar como una carga electrónica y hundirse hasta 3A (Modelo 2304A) y 2A (Modelo 2303), por lo que pueden simular una batería recargable descargada.Por lo tanto, pueden usarse para verificar el rendimiento del cargador de un dispositivo portátil.La capacidad de disipación de corriente de las fuentes de alimentación les permite probar incluso cargadores rápidos de alta corriente.

Entradas de voltímetro digital independientes

• Si bien muchas fuentes de alimentación programables ofrecen capacidades de lectura de salida, las fuentes de alimentación de Keithley son los únicos instrumentos disponibles que también ofrecen un conjunto de entradas DVM.Estas entradas permiten que el modelo 2304A mida señales de 0 a +20 V (0 a +15 V para el modelo 2303) en cualquier parte del sistema de prueba con la misma precisión nominal que la lectura de voltaje.El DVM y la fuente de alimentación pueden funcionar simultáneamente.Para muchas aplicaciones, el DVM incorporado de las fuentes de alimentación elimina el gasto y el espacio que requeriría un instrumento de medición de voltaje separado.

Opción de visualización remota

• Si el modelo 2303 o 2304A se debe montar en una ubicación en la que la pantalla no es fácilmente visible, se puede montar un módulo de pantalla modelo 2304-DISP opcional en un punto más conveniente y luego conectarlo a la fuente de alimentación.El módulo de visualización también incluye todos los controles del instrumento, de modo que la fuente de alimentación se puede operar de forma remota desde la ubicación más accesible
