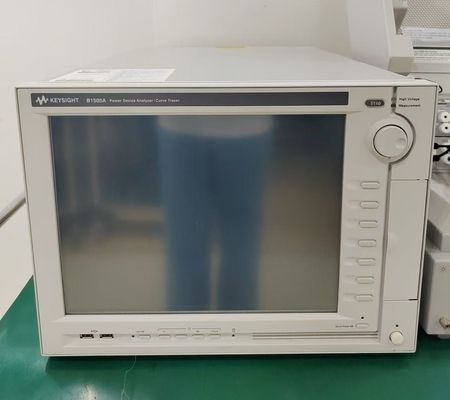

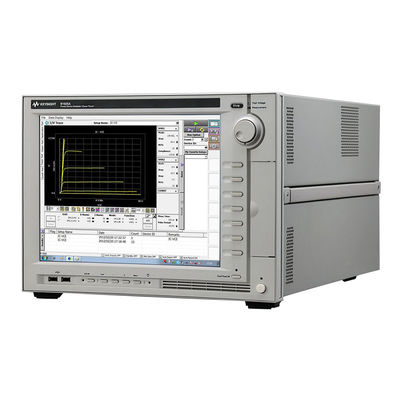

El análisis de los dispositivos de alimentación B1505A / rastreador de curvas

Descripción deLa capacidad de control de las emisiones de gases de efecto invernadero se calcula en función de las emisiones de gases de efecto invernadero.

The Agilent B1505A Power Device Analyzer / Curve Tracer is the only single box solution available today with the capability to characterize high power devices from the sub-picoamp level up to 3000 volts and 40 ampsEstas capacidades abarcan la evaluación de nuevos dispositivos de energía que utilizan materiales de banda ancha como el carburo de silicio (SiC) o el nitruro de galio (GaN).El B1505A tiene módulos separados que admiten alta corriente (HCSMU) y alta tensión (HVSMU)El B1505A también admite una SMU de alta potencia (hasta 1 A/200 V) y una unidad de medición de capacidad de múltiples frecuencias (hasta 5 MHz).Su construcción modular de diez ranuras le permite configurar el B1505A exactamente como usted quiere.

El entorno de software B1505A permite a los usuarios comprobar las características del dispositivo y detectar fallos del dispositivo con la facilidad de un trazador de curvas.el B1505A admite el control por mando rotativo de la variable de barrido independiente para la evaluación intuitiva y en tiempo real de parámetros como el voltaje de averíaLa información y los datos de configuración de medición se pueden almacenar automáticamente en la unidad de disco duro integrada del B1505A y transferirse a las memorias USB, así como a otros dispositivos de almacenamiento portátiles.También es fácil imprimir datos gráficos de medición y copiarlos y pegarlos en informes cuando se resumen los resultados del análisis.

Una solución adecuada de los accesorios de ensayo es extremadamente importante, tanto para garantizar la seguridad (debido a los altos voltajes y corrientes utilizados) como para soportar la gran variedad de tipos de paquetes de dispositivos de potencia.Una limitación anterior de los trazadores de curvas era que algunos dispositivos de potencia no podían evaluarse debido a su tamañoSin embargo, el equipo de prueba del B1505A puede aceptar una amplia variedad de dispositivos, como MOSFET de potencia, diodos e IGBT,sin importar su tamaño o forma a través de un gran adaptador de accesorios con módulos de accesorios personalizablesAdemás, el mecanismo de bloqueo incorporado del dispositivo de ensayo garantiza que los dispositivos de ensayo puedan ser sometidos a altas tensiones y corrientes de forma segura.

Agilent puede proporcionar un kit de conversión que permita a los usuarios existentes de B1500A convertir su central B1500A en una central B1505A.Esto permite a los usuarios actuales de B1500A ampliar las capacidades de medición de voltaje y corriente de su instrumento sin tener que comprar un nuevo instrumento.

Microsoft y Windows son marcas registradas en los Estados Unidos de Microsoft Corp.

Características delLa capacidad de control de las emisiones de gases de efecto invernadero se calcula en función de las emisiones de gases de efecto invernadero.

• 3000 V/40 Un instrumento con capacidad tanto para trazar curvas como para analizarlas

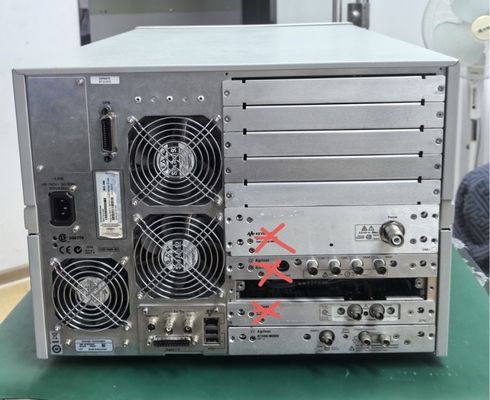

• Configuración flexible con diez ranuras para módulos HPSMU, HVSMU, HCSMU y MFCMU
• Medición segura y precisa de los dispositivos de alimentación (tanto en las obleas como en los envases).El dispositivo de prueba de alta potencia opcional admite una amplia gama de tipos de paquetes y el adaptador de prueba disponible emula las salidas del trazador de curvas Tektronix para aplicaciones heredadas
• Análisis de datos fuera de línea y desarrollo de pruebas de aplicaciones a través del software EasyEXPERT de escritorio

Lista de opciones paraLa capacidad de control de las emisiones de gases de efecto invernadero se calcula en función de las emisiones de gases de efecto invernadero.

Especificaciones y atributosLa capacidad de control de las emisiones de gases de efecto invernadero se calcula en función de las emisiones de gases de efecto invernadero.

Capacidad de abastecimiento

• SMU de alto voltaje puede suministrar 1500 V a 8 mA o 3000 V a 4 mA (impulso o CC); anchuras de pulso de 500 μs a 2 s
• SMU de alta corriente puede suministrar 20 A a 20 V (impulsado) y 1 A a 40 V (DC); anchuras de pulso de 50 μs a 1 ms
• Utilizando el doble adaptador SMU de alta corriente, el rango de abastecimiento se puede ampliar a 40 A a 20 V (impulsado) y 2 A a 40 V (DC)
