Características y beneficios

• Mediciones paramétricas de CC de alta resolución con el 370B (resolución de hasta 1 pA o 2 µV)
• Fuente de corriente y alto voltaje con el 371B (hasta 3000 V o 400 A)
• Medidas de cursor integradas: punto, ventana y línea de función
• Medidas del sentido Kelvin
• Modo de medición de barrido
• Comparación y promedio de formas de onda
• Totalmente programable
• La unidad de disquete de 1,44 MB almacena la configuración y el mapa de bits de las curvas
• Copia impresa directa con una impresora de terceros

Aplicaciones

• Caracterización paramétrica de semiconductores.
• Análisis de fallas
• Generación de hojas de datos
• Prueba de fabricación
• Monitoreo de Procesos y Control de Calidad
• Inspección entrante
• Coincidencia de componentes

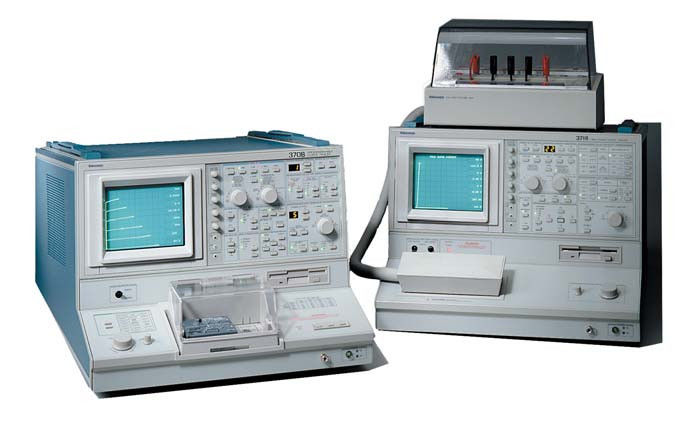

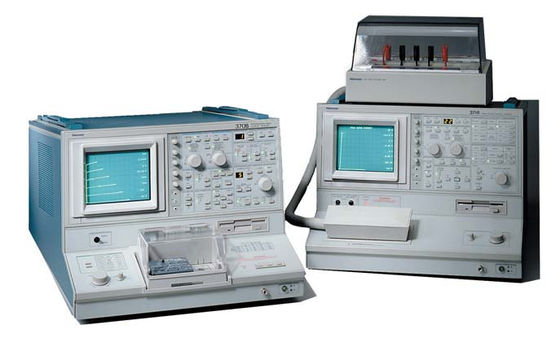

Trazadores de curvas programables 370B y 371B

Los trazadores de curvas de Tektronix ofrecen potencia y versatilidad para probar las características de CC de dispositivos semiconductores. Los trazadores de curvas 370B y 371B combinan un panel frontal fácil de usar, adquisición y visualización digitales y programabilidad para satisfacer una variedad de necesidades de aplicaciones.

En el laboratorio de I+D, los trazadores de curvas de Tektronix se utilizan para la caracterización de nuevos diseños, la extracción de parámetros SPICE, el análisis de fallos y la generación de hojas de datos. En las pruebas de fabricación, los trazadores de curvas de Tektronix se utilizan para verificar la calidad del dispositivo y el seguimiento del proceso. También se utilizan para la inspección entrante para verificar el rendimiento del dispositivo, realizar análisis de fallas y hacer coincidir componentes.

El estándar mundial para trazadores de curvas de alta resolución

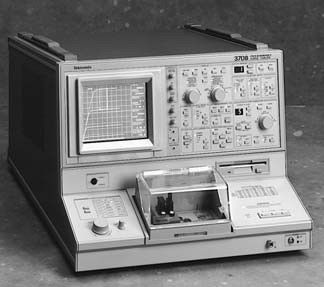

370B

El 370B, el estándar mundial para trazadores de curvas de alta resolución, proporciona una capacidad de suministro de hasta 20 A/2000 V combinada con una resolución de medición de 1 pA y 50 µV. El 370B realiza caracterización paramétrica de CC de circuitos integrados, transistores, tiristores, diodos, SCR, MOSFET, componentes electroópticos, células solares, relés de estado sólido y otros dispositivos semiconductores. Tiene configuración de fuente y medición con botón pulsador, por lo que es fácil cambiar de una prueba a la siguiente.

El líder de la industria en trazadores de curvas de alta potencia

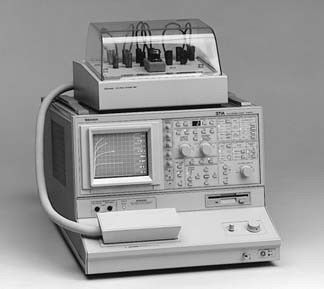

371B

El 371B, líder de la industria en trazadores de curvas de alta potencia, realiza caracterización paramétrica de CC en una amplia variedad de semiconductores de potencia, incluidos tiristores, SCR, IGBT y MOSFET de potencia. El modo colector de alto voltaje permite probar las características de apagado de un dispositivo de hasta 3000 voltios. El modo de colector pulsado de alta corriente proporciona pulsos de corriente de salida superiores a 400 amperios de pico para probar las características de encendido y permite realizar pruebas de alta potencia de hasta 3000 vatios. En el modo de medición de barrido, el 371B construye automáticamente una familia de curvas mientras estimula el dispositivo con pulsos de ciclo de trabajo bajo. Con esta capacidad, las curvas de potencia se pueden mostrar sin un calentamiento excesivo del dispositivo.

Control programable interactivo

El control interactivo de todas las mediciones de 370B y 371B se logra desde el panel frontal con todas las funciones o a través del GPIB. Cada parámetro operativo se puede controlar utilizando el controlador GPIB. Los controladores LabView de las series 370B y 371B están disponibles enTektronix.comsitio web. Estos controladores tienen muchos de los componentes básicos para crear una solución de medición personalizada.

Almacenar y recuperar configuraciones y curvas digitalizadas

Se pueden almacenar hasta 80 curvas características digitalizadas en un disquete o en la memoria interna no volátil y recuperarlas con solo tocar un botón. Luego se puede comparar una curva en vivo con una curva previamente almacenada para evaluar la variación de temperatura u otros cambios en los parámetros operativos. Para ayudar a identificar los datos, se pueden usar hasta 24 caracteres de texto para etiquetar o anotar los datos de la curva.

Los parámetros operativos se pueden ajustar, almacenar y recuperar utilizando varios métodos de almacenamiento, incluida la memoria del sistema 370B y 371B, la unidad de disquete incorporada de 1,44 MB o enviarse externamente a través del controlador GPIB.

Cursor automatizado

El 370B y el 371B proporcionan tres modos de medición del cursor. El cursor de punto proporciona lectura directa en pantalla de voltaje, corriente, gm o CC beta en cualquier punto. El cursor de la ventana se puede colocar entre dos curvas para medir señales pequeñas beta o gm y también se puede usar para pruebas visuales de pasa/no pasa. El cursor de la línea de función proporciona una lectura en pantalla de un valor de pendiente o intersección.

Modo de medición de barrido

En el modo de medición de barrido, el trazador de curvas construye automáticamente una familia de curvas. El 371B logra esto con pulsos de ciclo de trabajo bajo. Con esta capacidad, las curvas de potencia se pueden mostrar sin un calentamiento excesivo del dispositivo.

Impresiones impresas directas

Los datos de salida de curvas se pueden enviar directamente desde el 370B y el 371B a una impresora térmica Citizen iDP-3240. La impresión puede continuar mientras el 370B y el 371B realizan las siguientes tareas.

Características

Características del trazador de curvas 370B

Suministro de coleccionista

Potencia máxima disponible

Gama 16, 80 y 400 V -0,08, 0,4, 2, 10, 50, 220W.

Rango de 2.000 V -0,08, 0,4, 2, 10, 50W.

Configuraciones de suministro de colector variables como % del voltaje máximo máximo -0 a 100% en incrementos de 0,1%.

Rango de compensación de bucle (típico) -al menos 100 pF.

Generador de pasos

Exactitud

incremental -1,5%.

Absoluto -Menos del 1,5 % de la salida total + 3 % x ajuste de AMPLITUD DEL PASO + 1 mV o 1 nA.

Rango de control de compensación -Variable de -10 a +10 veces AMPLITUD DEL PASO.

Resolución -Ajuste de AMPLITUD DE PASO x 1%.

Modo actual

Rango de amplitud -50 nA a 200 mA en una secuencia 1-2-5 de 21 pasos.

Corriente máxima -Configuración de AMPLITUD DE PASO 20x, configuración de AMPLITUD DE PASO 10x cuando el control está configurado en 200 mA.

Voltaje máximo -Al menos 10 V.

Corriente de compensación opuesta máxima -AMPLITUD DE PASO 10x.

Voltios opuestos máximos -Menos de 15 V.

Ondulación más ruido -Menos del 0,5% x AMPLITUD DEL PASO + 10 nA.

Modo de voltaje

Rango de interruptor de amplitud -50 mV a 2 V, en una secuencia 1-2-5 de 6 pasos.

Voltaje máximo -AMPLITUD DE PASO 20x.

Corriente máxima -Al menos 500 mA a 10 V o menos, al menos 200 mA a 15 V, al menos 10 mA a 40 V.

Limitación de corriente de cortocircuito -500 mA, +50%, -20%.

Corriente de compensación opuesta máxima -AMPLITUD DE PASO 10x.

Corriente opuesta máxima -Menos de 20 mA.

Ondulación más ruido -Menos de 0,5% x AMPLITUD DEL PASO + 10 mV.

Tarifas de paso -2x frecuencia de línea (1 x frecuencia de línea en modo de suministro de colector de CA). Los pasos ocurren a 0 voltaje del colector.

Pasos Pulsados ​​-80 µs o 300 µs de ancho, ±10%.

Pasos y polaridad compensada -Corresponde a la polaridad de suministro del colector cuando la INVERTENCIA DE POLARIDAD DEL GENERADOR PASO está deshabilitada. Lo opuesto a la polaridad de suministro del colector cuando se selecciona INVERTIR POLARIDAD DEL GENERADOR PASO o el interruptor de CONFIGURACIÓN está en BASE COMÚN. La configuración COMÚN BASE deshabilita la INVERTENCIA DE POLARIDAD DEL GENERADOR DE PASOS.

Número de pasos -Varía de 0 a 10.

Suministro auxiliar

Rango -De -40 a +40 voltios, con resolución en pasos de 20 mV.

Precisión (típica) -Dentro de 50 mV + 1,5% de la salida total.

Corriente de salida -Al menos 100 nA a ±20 V.

Al menos 10 mA a ±40 V.

Ondulación más ruido -Menos de 50 mVpáginas.

Sistema de deflexión vertical sin tienda

Corriente de colector/base

Rango -1 µA/div a 2 A/div en una secuencia 1-2-5.

X10 MAG amplía la sensibilidad máxima a 100 nA/div (resolución de 1 nA).

Precisión (típica) -Dentro del 2% de la lectura del cursor de VENTANA + 0,1 x configuración VERT/DIV.

Corriente del emisor

Rango -1 nA/div a 2 mA/div en una secuencia 1-2-5 X10 MAG extiende la sensibilidad máxima a 100 pA/div.

Precisión (típica) -Dentro del 2 % de la lectura del cursor de VENTANA + 0,1 x configuración VERT/DIV + 1 nA.

Ruido o ondulación máximo mostrado -Dependiendo del ajuste de MAX PEAK VOLTS.

Pantalla del generador de pasos

Rango -1 paso/división.

1 paso/10 divisiones con X10 MAG.

10 pasos/división con STEP MULTI .1x.

Exactitud -Dentro de 0,3 divisiones.

Desplazamiento de visualización (típico)

Rango -±10 divisiones con resolución de 0,1 div.

Exactitud -Dentro del 1,5% del desplazamiento + 0,1 x configuración VERT/DIV.

Pantalla X10 MAG (típica)

Exactitud -Dentro del 1,5% de la lectura del cursor de la ventana + 0,3 x configuración VERT/DIV.

Inversión de pantalla (típica)

Exactitud -Dentro de la configuración 0,1 x VERT/DIV.

Adquisición vertical de almacenamiento digital

Convertidor A/D

Resolución -10 bits para 10,24 divisiones, 100 cuentas por división.

Máx. Puntos de datos -1024.

Máx. Tasa de muestreo -Frecuencia de línea x 1024.

Mín. Tasa de muestreo -Frecuencia de línea x 2.

Corriente de colector/base

Rango -1 µA/div a 2 A/div en una secuencia 1-2-5.

X10 MAG amplía la sensibilidad máxima a 100 nA/div (resolución de 1 nA).

Exactitud -Dentro del 1,5% de la lectura del cursor PUNTO +0,05 x configuración VERT/DIV.

Corriente del emisor

Rango -1 nA/div a 2 mA/div en una secuencia 1-2-5.

X10 MAG extiende la sensibilidad máxima a 100 pA/div (resolución de 1 pA).

Exactitud -Dentro del 1,5 % de la lectura del cursor DOT +0,05 x configuración VERT/DIV + 1 nA.

Pantalla del generador de pasos

Rango -1 paso/división, 1 paso/10 divisiones con X10 MAG, 10 pasos/división con STEP MULTI .1x.

Exactitud -Dentro de 0,3 divisiones.

Desplazamiento de visualización (típico)

Rango -±10 divisiones con resolución de 0,1 div.

Exactitud -Dentro del 1,5 % del desplazamiento + 0,06 x configuración VERT/DIV.

Pantalla X10 MAG (típica)

Exactitud -Dentro del 1,5% de la lectura del cursor de la ventana + 0,3 x configuración VERT/DIV.

Inversión de pantalla (típica)

Exactitud -Dentro de la configuración de 0,04 x VERT/DIV.

Sistema de deflexión horizontal sin almacén

Voltios del colector

Rango -50 nV/div a 500 V/div en una secuencia 1-2-5.

X10 MAG amplía la sensibilidad máxima a 5 mV/div (resolución de 50 µV).

Precisión (típica) -Dentro del 2% de la lectura del cursor de VENTANA + 0,1 x ajuste HORIZ/DIV.

Voltios base/emisor

Rango -50 mV a 5 V/div en una secuencia 1-2-5.

X10 MAG amplía la sensibilidad máxima a 5 mV/div (resolución de 50 µV).

Precisión (típica) -Dentro del 2% de la lectura del cursor de VENTANA + 0,1 x ajuste HORIZ/DIV.

Pantalla del generador de pasos

Rango -1 paso/división, 1 paso/división con X10 MAG, 10 pasos/división con STEP MULTI .1x.

Exactitud -Dentro de 0,3 divisiones.

Compensación de visualización

Rango -±10 divisiones en pasos de 0,1 divisiones.

Exactitud -Dentro del 1,5% del desplazamiento +0,1 x configuración HORIZ/DIV.

Pantalla X10 MAG

Exactitud -Dentro del 1,5% de la lectura del cursor de la ventana + 0,3 x configuración HORIZ/DIV.

Mostrar invertir

Exactitud -Dentro de la configuración 0,1 x HORIZ/DIV.

Adquisición Horizontal de Almacenamiento Digital

Convertidor A/D

Resolución -10 bits para 10,24 divisiones, 100 cuentas por división.

Máx. Puntos de datos -1024.

Máx. Tasa de muestreo -Frecuencia de línea x 1024.

Mín. Tasa de muestreo -Frecuencia de línea x 2.

Voltios del colector

Rango -50 mV/div a 500 V/div en una secuencia 1-2-5.

X10 MAG amplía la sensibilidad máxima a 5 mV/div (resolución de 50 µV).

Exactitud -Dentro del 1,5% de la lectura del cursor PUNTO + 0,05 x ajuste HORZ/DIV.

Modos de adquisición

Normal, Sobre y Promedio. El sobre es vertical u horizontal. El promedio es un promedio móvil con un peso de 1/16.

Seguridad

Estándares cumplidos -UL3111-1, CAN/CSA C22.2 NO. 1010.1, EN 61010-1 con segunda enmienda.

Características del trazador de curvas 371B

Suministro de coleccionista

Modos (polaridades positivas y negativas para ambos modos) -Alta corriente: pulsos de 250 µs con pico máximo de 30 V.

Alta tensión: Onda sinusoidal totalmente rectificada con pico máximo de 3.000 V.

Modos de polaridad -PNP+.

PNP-.

Rango de suministro de colector variable -Variable continua de 0% a 100% en incrementos de 0,1%.

Compensación de bucle (modo de alto voltaje) -La capacitancia parásita entre el terminal del colector y tierra se compensa hasta un máximo de 100 pF.

Tasa de repetición de suministro de colector pulsado -

3 kW: 1/4 (0,25 x) de frecuencia de línea.

300 W: 1/2 (0,5 x) frecuencia de línea.

Ancho de pulso (media amplitud) -250 µs ±10% (más del 30% del suministro del colector).

Disyuntores -Tanto los suministros de alto voltaje como los de alta corriente tienen disyuntores que funcionan de forma independiente. El disyuntor de salida de alta corriente se abre automáticamente en una condición de sobrecorriente. Ambos interruptores se pueden operar manualmente.

Generador de pasos

Rango de control de compensación -Variable de 0 a 10 veces el ajuste de AMPLITUD DE PASO/OFFSET. Sin embargo, de 0 a 5 veces cuando la AMPLITUD DE PASO/OFFSET es de 5 V o 2 A.

Número de pasos -0 a 10. Sin embargo, 0 a 5 cuando PASO/OFFSET.

Polaridad del paso -Positivo, Negativo.

Velocidad de paso -

Legumbres:

3 kW: 1/4 (0,25x) la frecuencia de la línea, 300 W: 1/2 (0,5X) la frecuencia de la línea.

Escalón:

300 W, 3 W, 300 mW, 30 mW: 2 veces la frecuencia de línea.

Modo actual

Rango de amplitud

Paso normal -1 µA a 2 mA en secuencia 1-2-5. ALIMENTACIÓN POR COLECTOR MODO ALTA TENSIÓN (30 W/3 W y 300 mW/30 mW).

Paso Pulsado -1 mA a 2 A en secuencia 1-2-5. ALIMENTACIÓN POR COLECTOR EN MODO DE ALTA CORRIENTE (3 kW/300 W).

Corriente máxima -20 x amplitud de paso, excepto 10 veces AMPLITUD DE PASO/COMPENSACIÓN cuando el control se establece en 2 A por paso.

Voltaje máximo -12V ±30%.

Precisión: Al menos 5 V.

Ondulación más ruido -Dentro del 1% de la AMPLITUD DEL PASO + 10 nA.

Modo de voltaje

Rango de amplitud de paso -200 mV a 5 V en secuencia 1-2-5.

Limitación de corriente de cortocircuito -100 mA +50%, -20%.

Voltaje máximo -10 x AMPLITUD DE PASO, con ajuste de 5 V.

20 x AMPLITUD DE PASO, excepto el ajuste de 5 V.

Ondulación más ruido -Dentro del 1% de la AMPLITUD DEL PASO + 10 mV.

Sistema de deflexión vertical

Rango de corriente del colector (lc)

Potencia máxima de 3 kW -1 A/DIV a 50 A/DIV.

Potencia máxima de 300 W -500 mA/DIV a 5 A/DIV.

Potencia máxima de 30 W -100 µA/DIV a 5 mA/DIV.

Potencia máxima de 3 W -10 µA/DIV a 500 µA/DIV.

Potencia máxima de 0,3 W -10 µA/DIV a 500 µA/DIV.

Potencia máxima de 0,03 W -1 µA/DIV a 50 µA/DIV.

Precisión de corriente del colector (lc) -Dentro de 0,1 DIV hasta las líneas de la retícula vertical.

Corriente del colector (lc) Precisión del cursor -Dentro del 1,5 % de la lectura +0,1 DIV de la configuración CURRENT/DIV.

Sistema de deflexión horizontal

Rango de voltios de suministro del colector (Vce)

3 kW, 300 W de potencia máxima -100 mV/DIV a 5 V/DIV en una secuencia 1-2-5.

30 W, 3 W de potencia máxima -50 V/DIV a 500 V/DIV en una secuencia 1-2-5.

300 mW, 30 mW de potencia máxima -5 V/DIV a 50 V/DIV en una secuencia 1-2-5.

Rango de voltios del generador paso a paso (Vbe) -100 mV/DIV a 5 V/DIV en una secuencia 1-2-5.

Precisión de voltios del generador paso a paso (Vbe) -Dentro de 0,1 DIV de retículas horizontales.

Adquisición de Almacenamiento Digital

Convertidor A/D

Resolución -10 bits para 1024 divisiones, 100 puntos por división.

Tolerancia -Dentro de ±2 cuentas.

Máx. Punto de datos -1024.

Máx. Frecuencia de muestreo -1024 x frecuencia de línea.

Mín. Frecuencia de muestreo -1/8 x frecuencia de línea.

Seguridad

Estándares cumplidos -UL3111-1, CAN/CSA C22.2 NO. 1010.1, EN 61010-1 con segunda enmienda.
