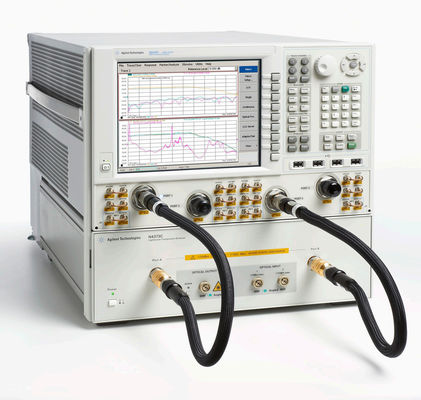

Información general de Agilent N4373CAnalizador de componentes Lightwave

El analizador de componentes Lightwave (LCA) N4373C de Agilent ofrece un ancho de banda de modulación de 50/67 GHz, lo que lo convierte en la opción ideal para desarrollar y caracterizar componentes electroópticos, para los próximos 40G/10GbE, según se define en IEEE802.3ba.

Exactitud

Para estos sistemas de transmisión óptica modernos con esquemas de modulación avanzados, es clave que los componentes electroópticos tengan una función de transferencia S21 muy plana en amplitud y retardo. Este rendimiento solo se puede lograr con la prueba electroóptica del parámetro S proporcionada por el LCA N4373C.

Además, se requiere una caracterización rápida, precisa, repetible y rastreable de estos componentes electroópticos, como láseres, moduladores y detectores, para garantizar el rendimiento con respecto al ancho de banda de modulación, fluctuación, ganancia y distorsión.

Al optimizar el diseño eléctrico y óptico del N4373C para lograr el menor ruido y ondulación, la precisión se ha mejorado en más de un factor de 2, en comparación con su predecesor, el LCA 86030A de 50 GHz. Esta mayor precisión mejora el rendimiento de las pruebas realizadas con el N4373C al reducir los márgenes necesarios para aprobar los dispositivos probados.

Este diseño avanzado junto con el transmisor y receptor con temperatura estabilizada garantiza mediciones repetibles durante horas sin recalibración.

Solución llave en mano

El N4373C "llave en mano" totalmente integrado ayuda a reducir el tiempo de comercialización, en comparación con el lento desarrollo de una configuración hecha por uno mismo. Además, obtendrá un instrumento de prueba confiable, fácil de transferir y completamente especificado. Con especificaciones garantizadas, Agilent asume la responsabilidad de proporcionarle resultados de pruebas precisos y trazables que solo se pueden lograr con una solución llave en mano.

Alta productividad

El N4373C logra mediciones rápidas al incluir el analizador de redes de rendimiento E8361/63C. Un nuevo concepto de calibración único reduce significativamente el tiempo de configuración a un máximo de varios minutos, dependiendo de los parámetros de medición seleccionados. Esto da como resultado una mayor productividad en I+D o en la planta de fabricación.

Utilizando las capacidades de medición avanzadas del analizador de red, todas las características relacionadas con el parámetro S del dispositivo bajo prueba, como la capacidad de respuesta y la frecuencia de corte de 3 dB, se pueden calificar con el nuevo analizador de componentes Lightwave N4373C de 10 MHz a 40/50/67. GHz.

analizador de red

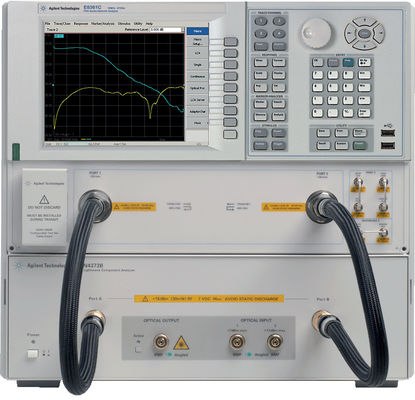

El LCA N4373C se basa en el nuevo analizador de red E8361/63C o el más nuevo N5245A con una interfaz de usuario idéntica y conocida en todos los analizadores de red Agilent.

Precisión absoluta de la respuesta de frecuencia

• ± 1,2 dB a 50 GHz (típico)
• ± 1,8 dB a 65 GHz (típico)

Precisión de respuesta de frecuencia relativa

• ± 0,8 dB a 50 GHz (típico)
• ± 1,3 dB a 65 GHz (típico)

piso de ruido

• -60(55) dB(A/W) para mediciones O/E a 50(65) GHz
• -64(59) dB(W/A) para mediciones de E/O a 50(65) GHz

Software analizador de componentes Lightwave versión 2.3

Con un rango de frecuencia de modulación de hasta 67 GHz y una precisión excelente, el N4373C admite pruebas de parámetros S de componentes electroópticos para sistemas de transmisión IEEE 802.3ba, así como aplicaciones de radio sobre fibra (RoF) y aeroespaciales y de defensa (A&D) en el Rango de frecuencia de 60 GHz.

El tiempo de comercialización más rápido se puede lograr probando el parámetro S electroóptico con el N4373C y le permite concentrarse en desarrollar sus componentes de alto rendimiento.

La configuración de medición rápida y sencilla aumenta la productividad, ya que los pasos de calibración eléctrica que consumen mucho tiempo se automatizan y ya no es necesaria la calibración óptica por parte del operador.

Beneficios adicionales:

• Medidas equilibradas ahora hasta 67 GHz (nuevo)
• Entrada de fuente óptica externa para pruebas en todas las longitudes de onda entre 1300 y 1600 nm
• Transmisor interno seleccionable de 1310 y 1550 nm para admitir pruebas de componentes IEEE 802.3ba
• Medidor de potencia promedio incorporado para una prueba rápida de potencia del transmisor
• La potencia de salida del transmisor óptico seleccionable por el usuario ayuda a adaptarse a las condiciones de prueba objetivo.
• Más de 10 veces más rápido que el 86030A acelera la productividad

​​Especificaciones del transmisor y receptordel analizador de componentes Lightwave Agilent N4373C

Información de pedido of Analizador de componentes Lightwave Agilent N4373C

El N4373C consta de un equipo de prueba óptico y un analizador de redes eléctricas que están conectados mecánicamente. Para proteger su inversión en el analizador de redes, Agilent ofrece la integración de un PNA que ya posee con el equipo de prueba óptica que se detalla a continuación.
