• Opciones de modo de velocidad de estado de hasta 4 Gb/s
• El modo de estado de la muestra cuádruple proporciona cuatro muestras en dos umbrales diferentes desde un solo punto de la sonda
• Ajustes de histeresis de reloj para el modo de estado
• Modos de tiempo de profundidad de memoria completa hasta 10 GHz
• Opciones de profundidad de memoria de hasta 400 Mb (400 Mb de tiempo de canal completo, 800 Mb de tiempo de canal 1⁄2 y 1,6 Gb de tiempo de canal 1⁄4)
• Interfaz de desequilibrio para los modos de cronometraje
• Tecnología de escaneo ocular con incrementos de escaneo de hasta 5 ps x 5 mV
• 12.5 GHz, zoom de tiempo profundo de 256K

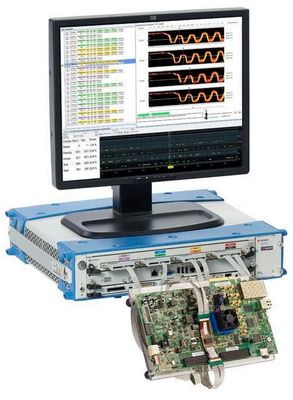

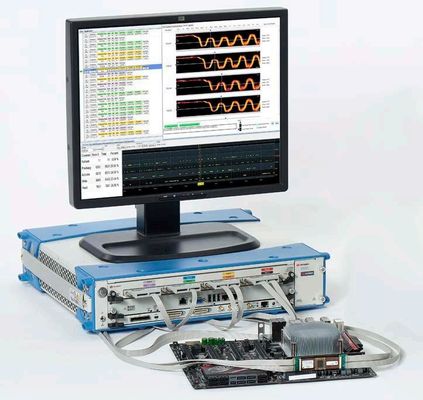

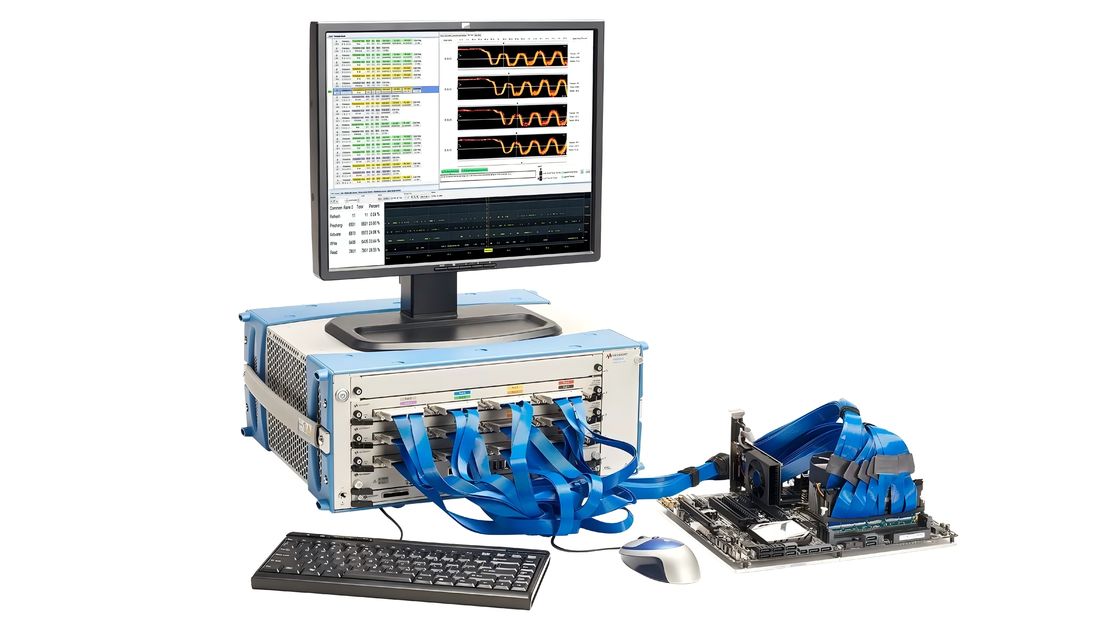

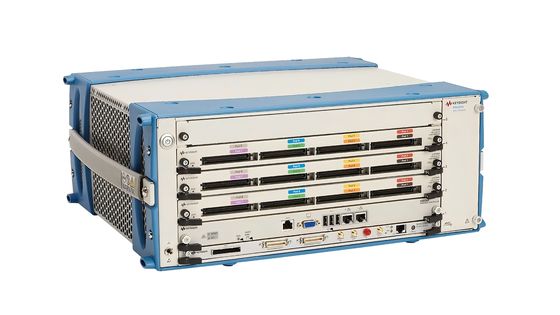

Módulo de análisis lógico Keysight U4164A

con opciones de modo de estado de hasta 4 Gb/s y modo de tiempo de 10 GHz

Descripción del producto

Las Tecnologías Keysight, Inc. U4164A logic analyzer system combines reliable data capture with powerful analysis and validation tools to enable you to quickly and confidently validate and debug high-speed digital designs operating at speeds up to 4 Gb/s. El módulo de analizador lógico U4164A ofrece las siguientes capacidades únicas que le permiten realizar mediciones y alcanzar niveles de visión no disponibles con otros analizadores lógicos:

El modo de estado de la muestra cuádruple proporciona cuatro muestras con dos ajustes de umbral diferentes desde una conexión de un solo toque a las señales de datos de alta velocidad en el ensayo 1.

¢Modo de doble muestra, doble estado de umbral

La histeresis de reloj permite al usuario definir un rango de histeresis alrededor del umbral del reloj

¥10 GHz 1⁄4 canal modo de sincronización convencional y transicional 2

¢Herramienta de software para el cronometraje de la desviación

Opción de profundidad de memoria de 400 Mb (muestra)

¢Cuatro opciones de velocidad correspondientes a la velocidad de reloj del estado, la velocidad de datos y las velocidades de muestra del modo de sincronización

Aplicaciones

¢Validación funcional de los sistemas de memoria y otros sistemas digitales de alta velocidad que operan hasta 4 Gb/s

¢Debug de hardware y software en sistemas digitales de alta velocidad que operan hasta 4 Gb/s

¢Información cualitativa de la integridad de la señal a nivel de bus mediante escaneo ocular o escaneo ocular DDR

Características

- Captura de estado de hasta 4 Gb/s en 68 canales, 2,5 Gb/s en 136 canales por módulo

¢Recuperación fiable de datos sobre aberturas oculares tan pequeñas como 100 ps por 100 mV

Zoom de tiempo de 12,5 GHz con memoria de muestra de 256 K

Profundidad de memoria de hasta 400 M de muestras

¢Amplia variedad de soluciones de sondeo, incluidas BGA, interponedor, bus medio y cables voladores

¢hasta 10.880 canales en un sistema que utiliza el multimarco

Valores del usuario

¢Confianza en las mediciones del estado con aberturas del ojo de la señal tan pequeñas como 100 ps por 100 mV

¢Ver rápidamente la información sobre la integridad de la señal en cuestión de minutos en todos los buses de su diseño en una amplia variedad de condiciones de funcionamiento

¢Configurar de forma rápida y sencilla mediciones complejas de DDR y LPDDR

Opciones de velocidad de estado de 350 MHz, 700 MHz, 1.4 GHz y 2.5 GHz: Compre el nivel de capacidad de captura de velocidad de estado que necesita ahora y actualice a medida que aumenten sus necesidades de velocidad de estado.La opción de velocidad de estado de 5 GHz permite capturar las velocidades más altas (hasta 4 Gb/s) para los sistemas de memoria DDR/LPDDR

¢Modo de estado de doble muestra: establecer posiciones de muestra separadas y umbrales para las capturas de lectura/escritura DDR/LPDDR para velocidades de datos inferiores a 2500 Mb/s desde un punto de sonda

Modo de estado de cuádruple muestreo: establecer posiciones de muestreo y umbrales separados para la lectura/escritura de DDR/LPDDR y la captura de bordes ascendentes/descendientes para velocidades de datos superiores a 2500 Mb/s desde un punto de sonda.

Histeresis del reloj: evitar la toma de muestras falsas en entradas ruidosas del reloj cuando los relojes diferenciales se apagan

Modo de sincronización convencional y de transición del cuarto de canal de 10 GHz: Identificar problemas de sincronización en trazas profundas con alta resolución de muestra

Opción de profundidad de memoria de 400 Mb (muestra): Captura más actividad del sistema para que puedas depurar problemas complejos cuando el síntoma y la causa raíz estén muy separados en el tiempo

Modo de estado de cuádruple muestra

El modo de estado de cuádruple muestra permite cuatro muestras con dos ajustes de umbral diferentes desde una conexión de un solo toque a las señales de datos de alta velocidad bajo ensayo.Esto da como resultado cuatro posiciones de muestra únicas en dos umbrales únicos.La conexión de un solo toque preserva el espacio de enrutamiento de la sonda y minimiza la carga de la sonda en sistemas digitales de alta velocidad.5 Gb/s are examples of where single-touch probing enables high-speed trace capture using quad-sample mode to capture read and write DQ (data) at different thresholds with rising and falling edge samples for both read and write data to sample, activar y mostrar DDR4 y LPDDR4 a velocidades de datos de hasta 4 Gb/s.

Cuando se opera en modo de estado de cuádruple muestreo en todas las cápsulas, el número de canales es de 34 canales para un U4164A, 68 canales para dos U4164As o 102 canales para tres módulos U4164A combinados.El modo de estado de cuádruple muestra solo está disponible con U4164A Opción -02G. El modo de estado de cuádruple muestra se puede seleccionar sobre una base de cada pod-pareja, por lo que si solo tiene un subconjunto de señales que requieren el modo de cuádruple muestra, el número de canales puede ser mayor.

Histeresis de reloj

El módulo U4164A tiene una característica única de histeresis de reloj que permite al usuario definir un rango sobre el umbral de reloj. Using clock hysteresis enables the U4164A clock input in state mode to avoid false sampling on noisy clock inputs that may float to zero volts at the differential clock input to the U4164A when the clock is turned offLa histeresis de reloj mejora las capturas de estado de los sistemas donde una entrada de reloj diferencial se apaga y flota a cero voltios.

El control de histeresis del reloj está dentro del diálogo de umbral para el reloj.También hay una entrada para la cantidad de hysteresis de configuración en milivoltios alrededor del umbral entre 0 y 1 voltios.

Aproveche su análisis lógico y el margen de visión poderosa

Combine el poderoso desencadenamiento y análisis de protocolo de un analizador lógico con la visión de integridad de señal de un alcance para resolver problemas de diseño difíciles.Keysight View Scope le permite realizar fácilmente mediciones relacionadas con el tiempo entre los analizadores lógicos Keysight y los osciloscopiosEl analizador lógico correlacionado con el tiempo y las formas de onda del osciloscopio se integran en una sola pantalla de forma de onda del analizador lógico para una fácil visualización y análisis.También puede activar el osciloscopio desde el analizador de lógica (o viceversa)Vista de alcance le permite realizar las siguientes tareas de manera más fácil, rápida y efectiva:

¢Valida la integridad de la señal

¢Rastrear los problemas causados por la integridad de la señal

¢Validación del correcto funcionamiento de los convertidores A/D y D/A

¢Validar las correctas relaciones lógicas y de tiempo entre las partes analógicas y digitales de un diseño

Opciones deMódulo de análisis lógico Keysight U4164A
