La función de la visión de la llave (Agilent/HP) 33250A 80MHz / generador de forma de onda Arb Descripción:

• Salidas de onda senoidal y cuadrada de 80 MHz
• Sinus, cuadrado, rampa, ruido y otras formas de onda
• Formas de onda de pulso de 50 MHz con tiempos de subida/baja variables
• 12 bits, 200 MSa/s, forma de onda arbitraria de 64K puntos de profundidad
• Display gráfico a color

El Keysight (Agilent/HP) Technologies 33250A Function/Arbitrary Waveform Generator utiliza técnicas de síntesis digital directa para crear una salida estable y precisa en todas las formas de onda,con una resolución de frecuencia inferior a 1 μHzLos beneficios son evidentes en cada señal que se produce, desde la precisión de la frecuencia de onda senoidal hasta los tiempos de subida/baja de las ondas cuadradas, hasta la linealidad de la rampa.

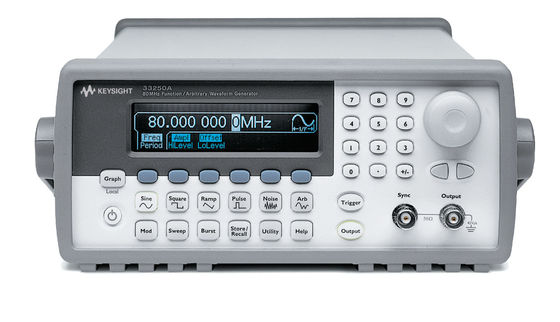

El manejo del panel frontal del 33250A es sencillo y fácil de usar.Incluso puede introducir valores de voltaje directamente en VppLos parámetros de tiempo se pueden introducir en hertz (Hz) o segundos.

¿Por qué conformarse con un generador de funciones básicas cuando se pueden obtener formas de onda arbitrarias sin costo adicional?Profundidad de memoria de 64KTambién puede almacenar hasta cuatro formas de onda arbitrarias de 64K de profundidad en memoria no volátil con nombres definidos por el usuario para ayudarlo a encontrar la forma de onda correcta cuando más la necesite.

El software Keysight (Agilent / HP) IntuiLink incluido le permite crear, editar y descargar fácilmente formas de onda complejas utilizando el Editor de formas de onda arbitrarias intuiLink.O usted puede capturar una forma de onda utilizando IntuiLink osciloscopio o DMM y enviarlo a la 33250A para la salidaPara los programadores, los componentes ActiveX se pueden utilizar para controlar el instrumento utilizando comandos SCPI. IntuiLink proporciona las herramientas para crear, descargar y gestionar fácilmente las formas de onda para su 33250A.

El 33250A puede generar pulsos simples de hasta 50 MHz. Con tiempo de borde variable, ancho de pulso y nivel de voltaje, el 33250A es ideal para una amplia variedad de aplicaciones de pulso.

Las capacidades AM, FM y FSK facilitan la modulación de las formas de onda con o sin una fuente separada.El conteo de ráfagas programable y la puerta le permiten personalizar aún más su señal.

Para las aplicaciones del sistema, tanto las interfaces GPIB como RS-232 son estándar, y admiten plena programabilidad utilizando comandos SCPI.

El diseño único de la 33250A combina un instrumento de bajo perfil con las ventajas de una pantalla gráfica a color.La interfaz gráfica también le permite modificar formas de onda arbitrarias rápida y fácilmente.

La base de tiempo 33250A TCXO le da una precisión de frecuencia de 2 ppm para sus aplicaciones más exigentes.a otro 33250A, o a un Keysight (Agilent / HP) 33120A. Los ajustes de fase se pueden hacer desde el panel frontal o a través de una interfaz de computadora, lo que permite una calibración y un ajuste precisos de fase.
