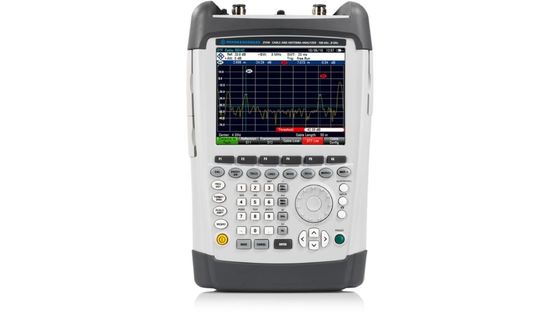

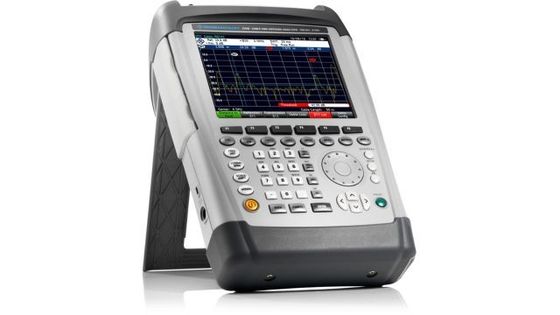

Rohde & Schwarz ZVH4 Analista de cables portátiles Analista de antenas 2.0 Puerto Conector de tipo N ZVH4

Nombre De La Marca:	Rohde & Schwarz
Número De Modelo:	ZVH
Cuota De Producción:	1 juego
Precio:	Negociable
Tiempo De Entrega:	1~3 días laborables
Condiciones De Pago:	T/T, Western Union

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Alemania

Certificación:

ISO17025

Rango de frecuencia:

de 100 kHz a 3,6 GHz

Potencia de salida:

0 dBm a 40 dBm (nominal), en pasos de 1 dB

Nivel máximo admisible de señal falsa:

+17 dBm (nominal)

Muestra:

6LCD de color de 5" con resolución VGA

Tiempo de funcionamiento de la batería:

hasta las 3 horas

Peso:

En el caso de los animales de las especies descritas en el punto 2 del presente anexo, el valor de l

Detalles de empaquetado:

En cartón

Capacidad de la fuente:

En stock

Resaltar:

El objetivo de la medida es garantizar que los costes de producción de los vehículos se ajusten a las necesidades de los consumidores.

Analisador de cable portátil ZVH4 de Rohde & Schwarz

Analisador de antenas de conector tipo N

Descripción del producto

DATOS CLAVE DEL analizador de cables portátil Rohde & Schwarz ZVH4

► Rango de frecuencia de 100 kHz a 3,6 GHz u 8 GHz

► Rango dinámico de 100 dB (típico) para mediciones de aislamiento de antena y filtro

► Calibración de fábrica en todo el rango de frecuencia

► Suministro de voltaje CC incorporado (bias) para componentes activos como amplificadores

► Opción de medidor de potencia

► Guardar los resultados de las mediciones en una tarjeta de memoria SD o en un lápiz de memoria USB

► Fácil operación con secuencias de prueba configurables por el usuario (asistente)

► Batería de iones de litio fácil de reemplazar para hasta 4,5 h de funcionamiento

► Carcasa robusta y resistente a salpicaduras para trabajos duros en el campo

► Fácil manejo gracias a su bajo peso (3 kg con batería) y teclas de función de fácil acceso

VENTAJAS Y CARACTERÍSTICAS PRINCIPALES DEL analizador de cables portátil ZVH4 de Rohde & Schwarz

Instalación de sistemas de antena.

► Mediciones de distancia a la falla (DTF)

► Mediciones de pérdida de cable de un puerto

► Medición de reflexión

► Medidas de transmisión

► Suministro de voltaje CC incorporado

► Búsqueda de posición mediante receptor GPS

► Calibración de fábrica del R&S®ZVH

Mantenimiento de sistemas de antena.

► Análisis de red vectorial de dos puertos

► Voltímetro vectorial

► Mediciones de potencia terminal y direccional

► Análisis de pulso con sensores de potencia de banda ancha

► Medidor de potencia de canal interno

► Mediciones de análisis de espectro

► Mediciones de espectrograma

Fácil operación

► Informe de prueba en solo unos pocos pasos utilizando el

Asistente del R&S®ZVH

► Tablas de canales para configuración de frecuencia

► Lectura óptima de los resultados de medición en cualquier situación

► Funcionamiento en diferentes idiomas

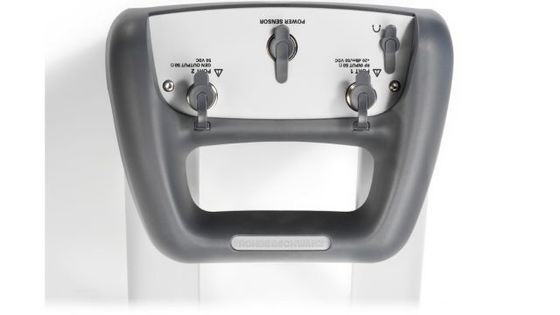

► Conectores bien protegidos y de fácil acceso

Documentación y control remoto

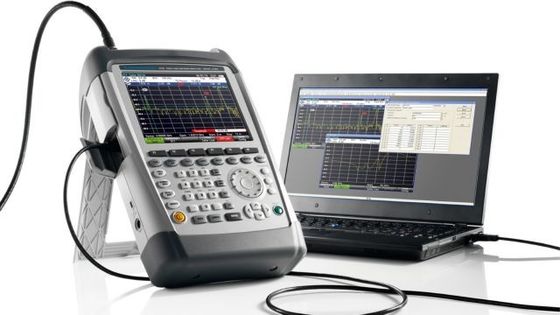

► Software R&S®InstrumentView para documentar

resultados de la medición

► Control remoto vía LAN o USB

Especificaciones de Analizador de cables portátil Rohde & Schwarz ZVH4

Frecuencia

Rango de frecuencia	R&S®ZVH4	100 kHz a 3,6 GHz
Rango de frecuencia	R&S®ZVH8	100 kHz a 8 GHz
Resolución de frecuencia		1Hz
Frecuencia de referencia, interna
Precisión de referencia total		± (tiempo desde el último ajuste × tasa de envejecimiento)
Precisión de referencia total		+ deriva de temperatura + precisión de calibración
Envejecimiento por año		±1 × 10-6
Deriva de temperatura	0 °C a + 50 °C ¹	±1 × 10-6
Precisión de calibración inicial alcanzable		±5 × 10-7
Frecuencia de referencia, con opción de receptor GPS R&S®HA-Z240
Precisión de frecuencia	GPS encendido, ≥ 1 minuto después del bloqueo del satélite	±2,5 × 10–8
Precisión de frecuencia	hasta 30 minutos después de perder el bloqueo satelital	±5 × 10–8
Frecuencia de referencia, con opción de referencia de frecuencia de precisión R&S®FSH-Z114
Envejecimiento por año		3,6 × 10–9
Deriva de temperatura	0°C a +50°C	4 × 10–10
Precisión de calibración inicial alcanzable		1 × 10–9
Incertidumbre total de referencia	R&S®FSH-Z114 conectado
	≥ 30 s después del bloqueo del oscilador	(tiempo desde el último ajuste × tasa de envejecimiento) + deriva de temperatura + 3 × precisión de calibración (nominal)
	≥ 2 min después del bloqueo del oscilador	(tiempo desde el último ajuste × tasa de envejecimiento) + deriva de temperatura + precisión de calibración

Lectura de frecuencia
Resolución del marcador		0,1Hz
Exactitud		± (frecuencia del marcador × precisión de referencia) + 10% × ancho de banda de medición + ½((fstop–fstart) / (puntos de datos – 1) + 1 Hz)

Medición

Medidas individuales		reflexión (S11, S22)
	con opción R&S®ZVH-K39	transmisión (S21,S12)
		pérdida de cable de un puerto
		distancia hasta la falla
Asistente de medición
Guía al usuario a través de una secuencia de mediciones individuales, utiliza el software para PC R&S®InstrumentView para configurar la secuencia de mediciones, incluidas las sugerencias que se muestran en la pantalla; R&S®InstrumentView también se utiliza para combinar los resultados de las mediciones en informes configurables por el usuario.

Configuración de medición
Potencia de salida del puerto	controlado mediante atenuación del generador de seguimiento	0 dBm a – 40 dBm (nom.), en pasos de 1 dB
Atenuación de RF de la ruta de recepción		0 dB a 30 dB en pasos de 5 dB
Puntos de datos	seleccionable	101, 201, 401, 601, 631, 801, 1001, 1201
Ancho de banda de medición	rango	100 Hz a 100 kHz en secuencia 1/3
Modos de seguimiento		Borrar/escribir promedio, interferencia
Modos de seguimiento		supresión
polarización CC
fuente CC	seleccionable	interno o externo
Puerto de salida	seleccionable	puerto 1 o 2
voltaje de salida	modo: interno	+12 V a + 32 V en pasos de 1 V
Potencia máxima de salida	modo: interno
	operadoconbatería	4W
	operadocon red eléctrica AC	10 vatios
Corriente de salida continua máxima	modo: interno	500 mA
Desencadenar
Fuente de activación		carrera libre, ascenso externo, caída externa
Nivel de disparo externo		nivel TTL

Medición de reflexión S11, S22
Formatos de resultados		magnitud, VSWR
Magnitud
Rango		1/2/5/10/20/50/100/120/150 dB, lineal 100%
Resolución		0,01dB
VSWR
Rango	seleccionable	1 a 1,5, 2, 6, 11, 21 o 71
Directividad corregida	100 kHz ≤ f ≤ 3 GHz	> 43dB (nom.)
	3 GHz < f ≤ 6 GHz	> 37dB (nom.)
	6 GHz < f ≤ 8 GHz	> 31dB (nom.)
Coincidencia del puerto de prueba corregida	100 kHz ≤ f ≤ 3 GHz	> 40dB (nom.)
	3 GHz < f ≤ 6 GHz	> 37dB (nom.)
	6 GHz < f ≤ 8 GHz	> 30dB (nom.)
Incertidumbre de medición		consulte la figura “Incertidumbre de la medición de la reflexión” en la página 7

Medición de transmisión S21, S12 (con opción R&S®ZVH-K39)
Formato de resultado		magnitud
Rango de medición		–120 dB a +80 dB
Rango de visualización	seleccionable	1/2/5/10/20/50/100/120/150dB,
Rango de visualización	seleccionable	lineal100%
Resolución		0,01dB
rango dinámico	Atenuación de RF = 5 dB, nivel del generador de seguimiento = –10 dBm, RBW = 1 kHz
	100 kHz ≤ f < 300 kHz	> 50 dB (nom.)
	300 kHz ≤ f < 2,5 GHz	> 80 dB, 100 dB (típico)
	2,5 GHz ≤ f < 6 GHz	> 70 dB, 90 dB (típico)
	6 GHz ≤ f < 8 GHz	> 50 dB (nom.)
Coincidencia de puerto de prueba		según lo especificado para la entrada/salida del puerto de prueba
Incertidumbre de medición	método de calibración = alta precisión de dos puertos completos	consulte la figura “Incertidumbre de la magnitud de la transmisión” en la página 7

Medición de pérdida de cable de un puerto
Formato de resultado		magnitud
Rango	seleccionable	1/2/5/10/20/50/100/120/150dB
Resolución		0,01dB

Análisis de distancia a la falla
Formatos de resultados		pérdida de retorno, VSWR (indicación promedio y máxima)
Pérdida de devolución
Rango		1/2/5/10/20/50/100/120/150dB, lineal100%
Resolución		0,01dB
VSWR
Rango	seleccionable	1a1.5,2,6,11,21o71
Resolución de fallas en metros		(1,5 × 108 × factor de velocidad/span)
Longitud máxima del cable	dependiendo de la pérdida del cable	1500 m (nom.)

Inmunidad a la interferencia
Señal espuria máxima permitida	medición = reflexión (S11)/pérdida de cable de un puerto/análisis de distancia hasta falla
	Atenuación de RF = 5 dB	+10 dBm (nom.)
	Atenuación de RF = 30 dB	+17 dBm (nom.)
