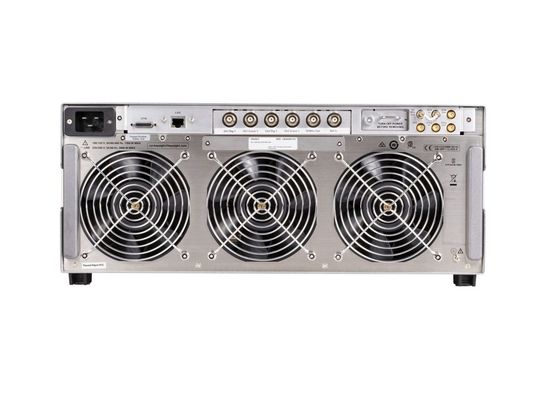

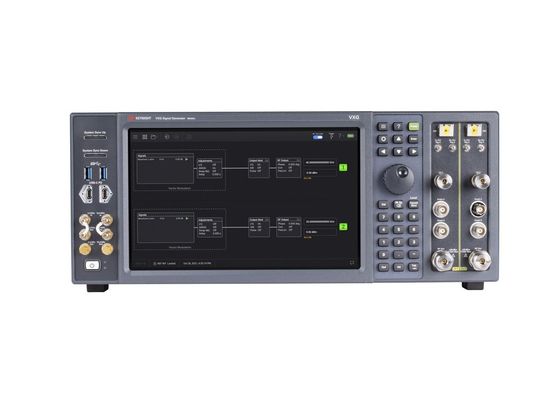

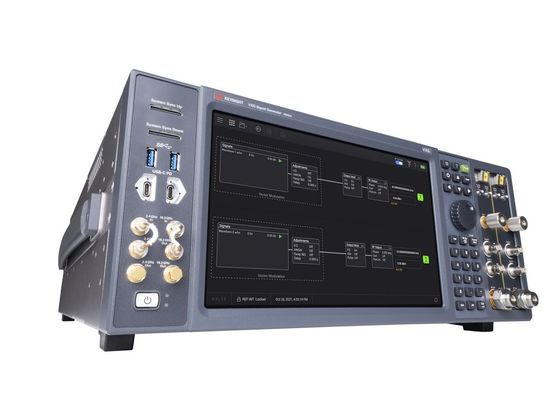

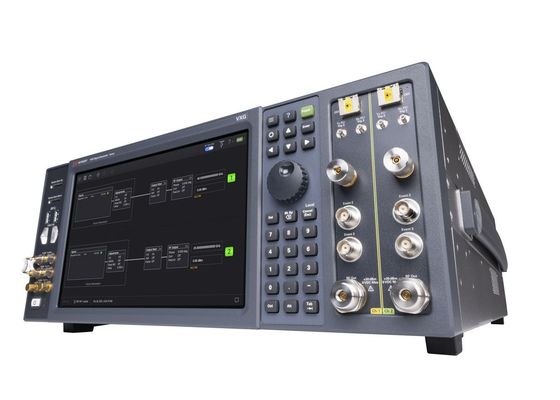

Sobre el generador de señal vectorial M9484C VXG

El M9484C VXG es el primer generador de señal vectorial de la industria capaz de generar señales de hasta 54 GHz con un ancho de banda de modulación de 2,5 GHz por canal.El generador de señal vectorial VXG le ayuda a ofrecer la próxima frontera de la tecnología inalámbrica como 5G y comunicaciones por satélite con una, calibrado y sincronizado.

Especificaciones de rendimiento del generador de señal vectorial Keysight M9484C VXG

Definiciones y condiciones

Especificación
Specifications represent the warranted performance of a calibrated Keysight M9484C VXG Vector Signal Generator that has been stored for a minimum of 2 hours within the operating temperature of 0 to 50 °CLas especificaciones incluyen la incertidumbre de medición. Los datos que figuran en este documento son especificaciones, salvo indicación en contrario.

Típico
Típico (typical) describe información adicional sobre el rendimiento del producto para el generador de señal vectorial Keysight M9484C VXG que no está cubierto por la garantía del producto.Se refiere al rendimiento más allá de las especificaciones que el 80 por ciento de las unidades exhiben con un nivel de confianza del 90 por ciento a temperatura ambiente (aproximadamente 25 °C)El rendimiento típico no incluye la incertidumbre de medición.

En el caso de las
Los valores nominales (nom) indican el rendimiento medio o promedio esperado del generador de señal vectorial Keysight M9484C VXG o un atributo cuyo rendimiento es por diseño, como el conector de 50 ohmios.Estos datos no están garantizados y se miden a temperatura ambiente (aproximadamente 25 °C).

Se ha medido
Medido (medidas) describe un atributo del generador de señales vectoriales Keysight M9484C VXG que se mide durante la fase de diseño con el fin de comunicar el rendimiento esperado,como la deriva de amplitud vs.Estos datos no están justificados y se miden a temperatura ambiente (aproximadamente 25 °C).

Todo lo anterior se aplica cuando se utiliza el Keysight M9484C VXG Vector Signal Generator en sus configuraciones predeterminadas, a menos que se indique lo contrario.

Lo más destacadoKeysight M9484C Generador de señal vectorial VXG

El diseño de los sistemas de comunicación 5G y por satélite requiere unos límites y plazos de diseño ajustados, una modulación compleja y el cumplimiento de estándares estrictos.Te enfrentas a un nuevo conjunto de desafíos de diseño y pruebas, incluyendo anchos de banda más amplios, frecuencias más altas y mayor complejidad del sistema.El Keysight M9484C VXG Vector Signal Generator proporciona el primer generador de señales vectoriales de la industria con un rango de frecuencia de hasta 54 GHz y 2.5 GHz de ancho de banda de modulación en un solo instrumento, o hasta 110 GHz con el extensor de frecuencia V3080A y 5 GHz con unión de canales, para permitir su próximo avance.

• Soporta el desvanecimiento en tiempo real de MIMO para todas las pruebas de conformidad de la estación base 3GPP 5G NR con el software de generación de señales PathWave.
• Cubre todas las bandas de frecuencia 5G NR y la banda V/W para las comunicaciones por satélite.
• Genera señales de banda ancha complejas necesarias para la agregación de portadores y las aplicaciones de pre-distorsión digital (DPD).
• Ofrece un rendimiento de RF superior para caracterizar con precisión los dispositivos bajo prueba, como el ruido de fase, la magnitud del vector de error (EVM) y la relación de potencia del canal adyacente (ACPR).
• Simplifica las configuraciones de prueba MIMO y de formación de haz con hasta 4 canales sincronizados y coherentes en fase en un instrumento y más de 32 canales en múltiples instrumentos.
• Simplifica escenarios complejos de prueba de receptores con la primera emulación de señal virtual de 8 por canal de RF.

Frecuencia - Keysight M9484C Generador de señal vectorial VXG
