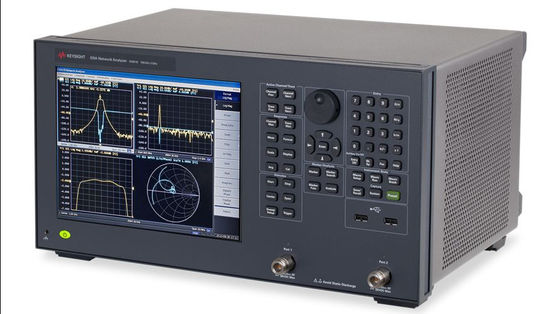

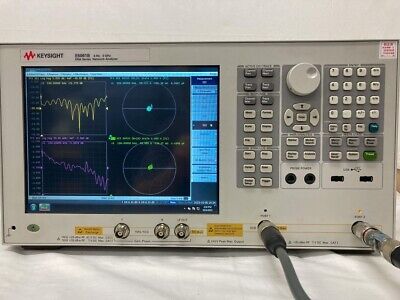

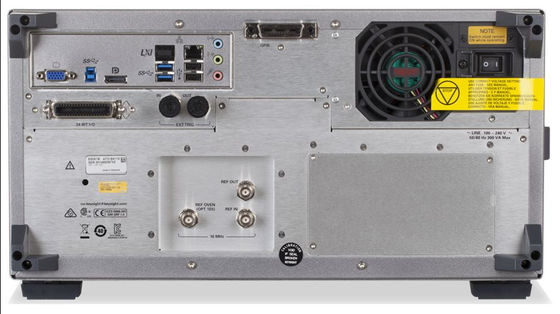

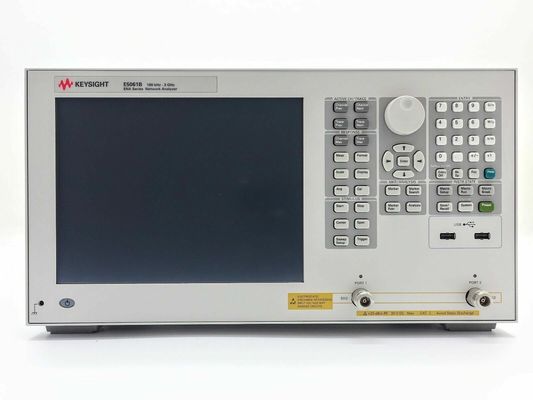

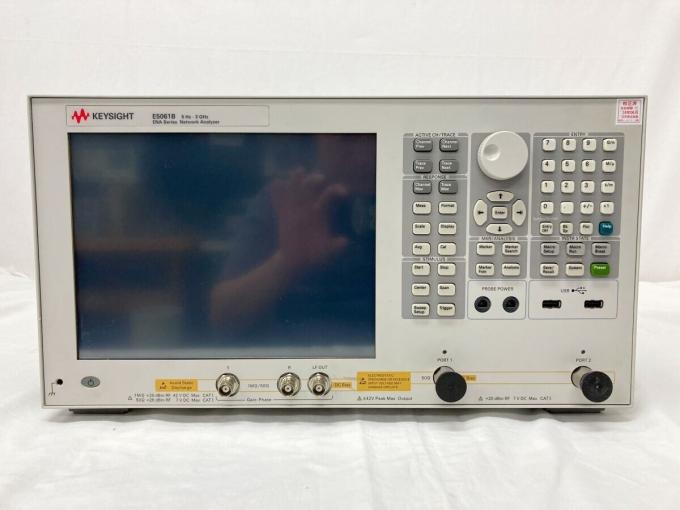

Analisador de red de vetores de ENA Keysight E5061B, 3GHz

Descripción del visor clave E5061B

Analisador de red vetorial ENA

El Keysight Technologies, Inc. E5061B es la última adición al analizador de red de la serie ENA estándar de la industria.El analizador de red Keysight E5061B 3I5 se puede aplicar a una variedad de componentes electrónicos y mediciones de circuitos de bajas a altas frecuencias.Esto hace que el E5061B sea lo suficientemente versátil como para ser utilizado en una gran cantidad de campos incluyendo comunicaciones inalámbricas, aeroespacial y defensa, informática, médica, automotriz y CATV, entre otros.

Visión de claves Analisador de red vetorial ENASe trata de una sustancia de origen animal. Características clave

Fuente
Rango de frecuencia: de 5 Hz a 3 GHz
Resolución: 1 mHz
Estabilidad de la fuente: ± 7 ppm (5 a 40 °C)
Precisión CW: ± 1 ppm ± 1 mHz

Precisión del nivel

(Opción 3L3/3L4/3L5)
± 0,8 dB (a 0 dBm, 50 MHz en términos absolutos)
± 1,0 dB (a 5 Hz a 1,5 GHz, 0 dBm,
en relación con los 50 MHz)
± 1,5 dB (de 1,5 GHz a 3 GHz, 0 dBm,
en relación con los 50 MHz)

Linealidad de nivel
(Opción 3L3/3L4/3L5)
± 0,75 dB (en 10 a 10 dBm, 0 dBm)
referencia)

Rango de potencia de salida
(Opción 3L3/3L4/3L5)
¥45 dBm a 10 dBm
Resolución del nivel:00,05 dB

Ingreso
Precisión de la amplitud absoluta < ± 3 dB
(a 0 dBm)

Transcurso de audio
(Opción 3L3/3L4/3L5)
¥ 85 dB (de 5 Hz a 100 Hz)
¥100 dB (a 100 Hz y 9 kHz)
¥ 110 dB (de 9 k a 100 kHz)
¥115 dB (de 100 kHz a 3 GHz)

El piso acústico (opción 3L3/3L4/3L5)
ancho de banda de 10 Hz
-90 dBm (100 Hz a 9 kHz)
-100 dBm (de 9 kHz a 100 kHz)
-105 dBm (100 kHz a 1 MHz)
-110 dBm (de 1 MHz a 3 GHz)

E5061B-3L5 + 005 Función del analizador de impedancia

Parámetros de impedancia:IZI, θz, IYI, θy, Cp, Cs, Lp, Ls, Rp, Rs, D, Q, R, X, G, B

Métodos de medición:Reflexión en el puerto 1, Reflexión en el puerto 2, Reflexión en el puerto 1-2 Series-thru, Reflexión en el puerto 1-2 Shunt-thru, Reflexión en la fase ganadora Series-thru, Reflexión en la fase ganadora Shunt-thru

Análisis de circuito equivalente: modelo de 3 componentes (4 modelos: A/B/C/D), modelo de 4 componentes

(1 modelo: E)

Frecuencia de ensayo: 5 Hz a 500 MHz/1,5 GHz/3 GHz (puerto 1 y 2), 5 Hz a 30 MHz (puerto de ensayo de fase ganadora), resolución de 1 mHz
Potencia de la fuente CA (nivel de Osc): de 45 a + 10 dBm (cuando el puerto de la fuente esté terminado con 50 Ω)
Tendencia de desviación del voltaje de corriente continua: de 0 a ± 40 V (100 mA máximo) 1 mV de resolución (0 a ± 10 V), 4 mV de resolución
(10 V a 40 V, -10 V a -40 V), monitoreo de sesgo de corriente continua disponible (tensión o corriente)

Se trata de una sustancia de origen animal.Lista de opciones
Analista de red LF-RF 3L5 con fuente de sesgo de CC, de 5 Hz a 3 GHz
1E5 Base de tiempo de alta estabilidad
020 Almacenamiento de datos estándar
005 Análisis de la impedancia para el analizador de red LF-RF

Preguntas frecuentes:

1¿ Puede enviar el pedido a Canadá o Australia?

Sí, podemos. Enviamos pedidos por todo el mundo.

2¿ Qué método de entrega utiliza y cuál es el tiempo de entrega?

Podemos enviar por EMS, DHL, FedEx, UPS, TNT con número de seguimiento.

3¿Cuál es su plazo de pago?

100% pago T/T antes del envío.

4¿ Cómo puedo hacer otra pregunta?

Puede contactarnos en línea o dejarnos mensajes a continuación.
