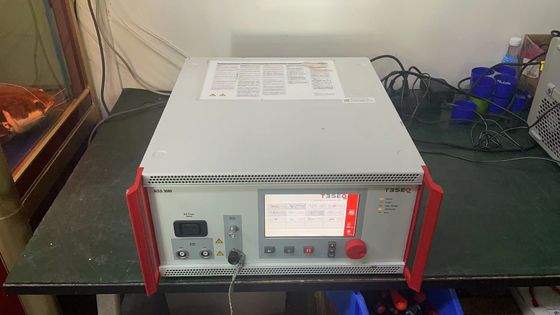

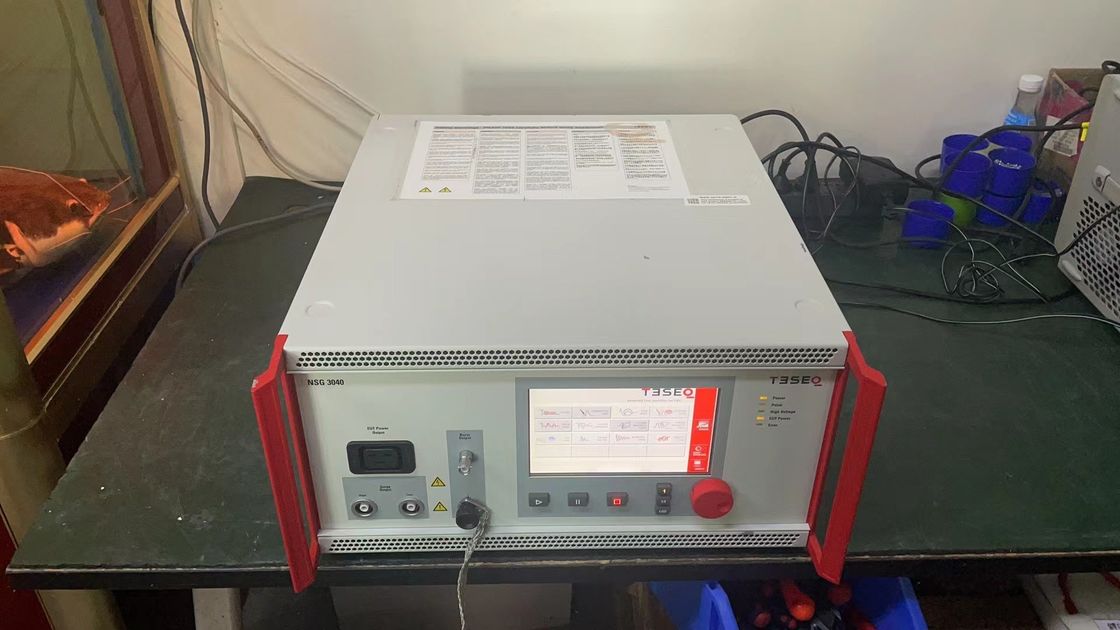

NSG 3040 Multifunción Generador Transiente EMC Integrado 7 pulgadas pantalla táctil

Name: NSG 3040 Multifunción Generador Transiente EMC Integrado 7 pulgadas pantalla táctil
Brand: Shenzhen Meigaolan Electronic Instrument Co. Ltd
SKU: Las demás:
Availability: InStock

Nombre De La Marca:	Teseq AG
Número De Modelo:	Las demás:
Cuota De Producción:	1
Precio:	Negociable
Tiempo De Entrega:	1~3 días laborables

Información detallada

Descripción del producto

Información detallada

Picos de voltaje:

4.4 kV

Frecuencia de las explosiones::

de 100 Hz a 1000 kHz

Transferencia electrónica de fondos:

4.8 kV

Ráfaga:

1 MHZ

PQT:

16 A/260 VAC y CC

Detalles de empaquetado:

En cartón

Capacidad de la fuente:

en stock

Resaltar:

NSG 3040 Generador transitorio

Generador transitorio multifunción

Generador de pruebas transitorias con pantalla táctil integrada

Descripción del producto

Las demás:

La solución inteligente de las aplicaciones de fuerza de 4 KV

El nuevo NSG 3040 de Teseq esun generador multifunción fácil de usarque simule efectos de interferencia electromagnética para ensayos de inmunidad de conformidad con las normas internacionales, nacionales y de los fabricantes, incluidas las últimas normas IEC/EN.

El sistema NSG 3040 está diseñado para cumplir con los requisitos de las pruebas EMC realizadas para las pruebas de marca CE, incluidos los impulsos de oleaje de onda combinada (4,4 kV), impulsos de transición rápida eléctrica (EFT) (4,8 kV) y pruebas de calidad de energía (PQT).Las capacidades de expansión permiten configurar el sistema para una gama mucho más amplia de aplicaciones, incluidas las pruebas de Telecom Surge 10/700 y Magnetic Field.

Con un diseño modular innovador, el NSG 3040 es un sistema versátil que se puede configurar para las necesidades básicas de ensayo y ampliar para satisfacer las necesidades de laboratorios de ensayo sofisticados.

La bien probada arquitectura de Teseq permite que los módulos de pulso individuales se calibren por separado, con datos de calibración y factores de corrección almacenados en el controlador esclavo.Los nuevos módulos se pueden instalar fácilmente sin necesidad de devolver todo el sistema para su calibración.

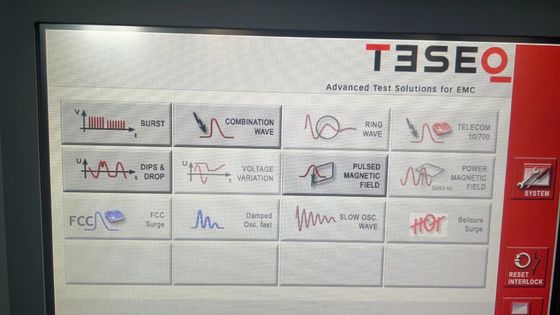

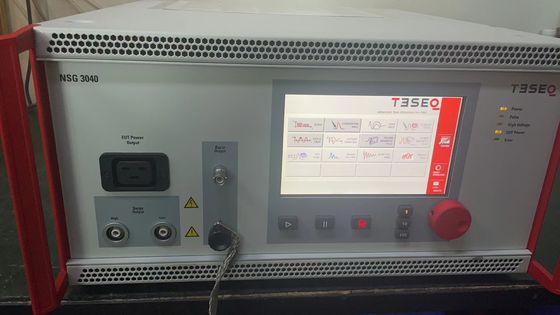

El NSG 3040 integra unapantalla táctil de 7 pulgadas de gran color de alta calidadSi lo desea, el teclado integrado admite el uso de una rueda con teclas adicionales para entrada o ajuste de sensibilidad.El valor de cada parámetro es claro, y todosConfiguración puede seleccionarse y modificarse rápidamentecon unabotón de entrada táctil grandeLa función de la rampa puede serprogramado rápida y fácilmente sin un lápiz.

Se pueden crear procedimientos de prueba de varios pasos y cambiar fácilmente sus valores de secuencia o parámetros.lector de tarjetas de memoria SD de fácil accesoLas pruebas especificadas por el usuario se guardarán completamente.

El NSG 3040 tiene un puerto Ethernet para el control externo del PC.

Pulso de onda combinado 1, 2/50 8/20 μs (pulso de oleaje híbrido)
Impulso conforme con la norma IEC/EN 61000-4-5

Parámetro	Valor
Voltagem de pulso (circuito abierto)	±200 V a 4,4 kV (en pasos de 1 V)
Corriente de pulso (cortocircuito)	± 100 A a 2,2 kA
Impedancia	2/12 O
Polaridad	positivo / negativo / alternativo
Repetición del pulso	10 s, hasta 600 s (en pasos de 1 s)
Duración del ensayo	de 1 a 9999 pulsos, continuo
Sincronización de fase	Asíncrona, síncrona de 0 a 359o (en 1o pasos)
Acoplamiento	externo / interno

Se aplicará el método de ensayo de la prueba de velocidad.
Impulso conforme con la norma IEC/EN 61000-4-4

Parámetro	Valor
Amplitud del pulso	± 200 V a 4,8 kV (en pasos de 1 V) ± 100 V a 2,4 kV (sistema de ajuste de 50 O)
Frecuencia de los estallidos	de 100 Hz a 1000 kHz
Polaridad	positivo / negativo / alternativo
Tiempo de repetición	1 ms a 4200 s (70 min)
Tiempo de estallido	1 μs a 1999 s, pulso único, continuo
Duración del ensayo	1 s a 1000 h
Sincronización de fase	Asíncrona, síncrona de 0 a 359o (en 1o pasos)
Acoplamiento	externo / interno

Bajas, interrupciones y variaciones
Se ajusta a las normas IEC/EN 61000-4-11, IEC/EN 61000-4-29.

Parámetro	Valor
Bajas, interrupciones y variaciones	Desde la tensión de entrada de la EUT a 0 V, 0%
Uvar con variación opcional	dependiendo del modelo (VAR 3005)
Uvar con transformador de paso	0, 40, 70, 80% (INA 650x)
Capacidad máxima de corriente de entrada	500 A (a 230 V)
Tiempos de cambio	1 a 5 μs (100 O de carga)
Tiempo del evento	20 μs a 1999 s, de 1 a 300 ciclos o de 1 a 3 000 1/10 ciclos
Duración del ensayo	1 s a 70 ‰000 min, 1 a 99 ‰999 eventos, continuo
Tiempo de repetición	40 μs a 35 min, de 1 a 9999 ciclos
Sincronización de fase	Asíncrona, síncrona de 0 a 359o (en 1o pasos)

NSG 3040 - la solución inteligente de 4 kV para aplicaciones CE
