El generador de forma de onda arbitraria de la serie AWG7000 ofrece una combinación única de estímulo de señal superior, tasa de muestreo incomparable, ancho de banda y fidelidad de la señal y usabilidad sin compromisos.Esta familia ofrece la mejor solución de la industria a los problemas de estimulación de la señal que enfrentan los diseñadores que verifican la, caracterizando y depurando diseños electrónicos sofisticados, con velocidades de muestreo de 5 GS/s a 20 GS/s (10-Bits), junto con 1 a 2 canales de salida,Los desafíos de medición más difíciles en la unidad de discoLas industrias de la tecnología, las comunicaciones, el consumo digital y el diseño/prueba de semiconductores pueden resolverse fácilmente.Los instrumentos abiertos basados en Windows (Windows XP) ofrecen facilidad de uso y permiten la conectividad con periféricos y la compatibilidad con software de terceros

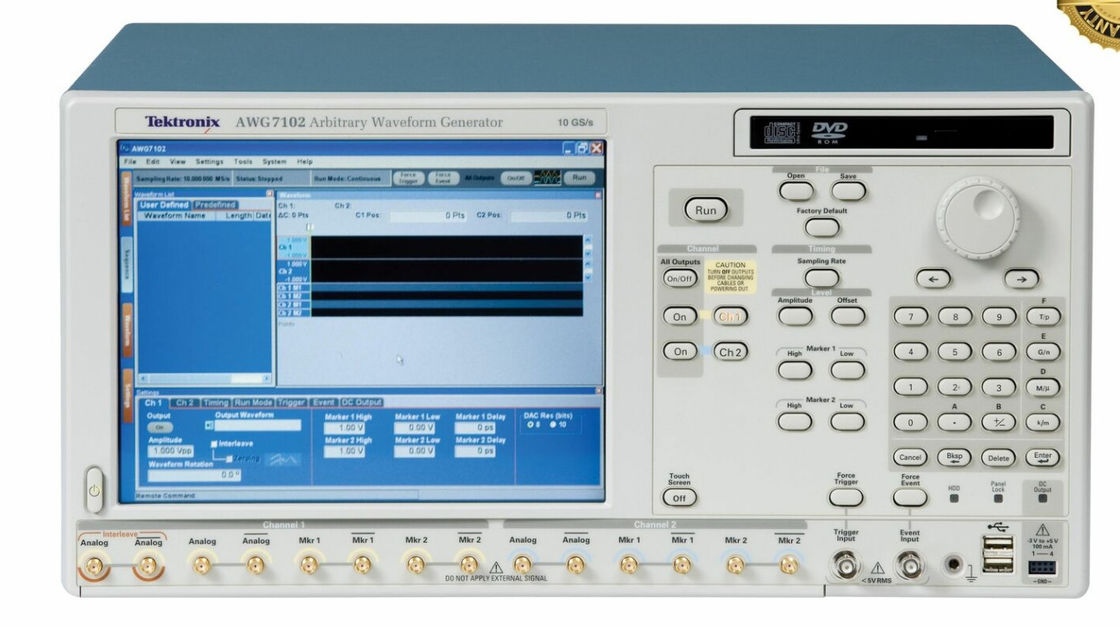

Características delTectronix AWG7102

• Modelos de 10 GS/s (20 GS/s) y 5 GS/s
• 2 o 4 salidas de marcadores de nivel variables; Sincronización precisa con solo 30 psp-p Jitter total (a 10-12 BER, típico) 45 ps Tr/Tf (20% a 80%); Hasta 300 ps Rango (1 ps Resolución) Control de retraso
• Hasta 64 M (64,800,000) La longitud del registro de puntos proporciona flujos de datos más largos
• La secuenciación en tiempo real crea infinitos bucles de forma de onda, saltos y ramas condicionales
• 1 o 2 salidas de forma de onda arbitraria; Sincronización precisa con solo 20 psp-p Jitter total (a 10-12 BER, típico) 45 ps Tr/Tf (20% a 80%); ±100 ps Rango (1 ps Resolución) Control de sesgo entre canales
• La interfaz de usuario intuitiva acorta el tiempo de prueba
• Control de cambio de tiempo de borde de resolución hasta 100 fs
• Resolución vertical de hasta 10 bits Disponible: 10 bits (sin salida de marcador) o 8 bits (con dos salidas de marcador)

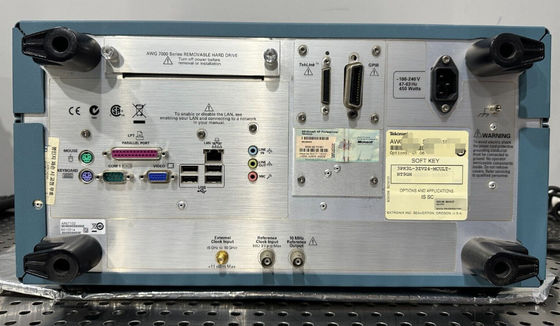

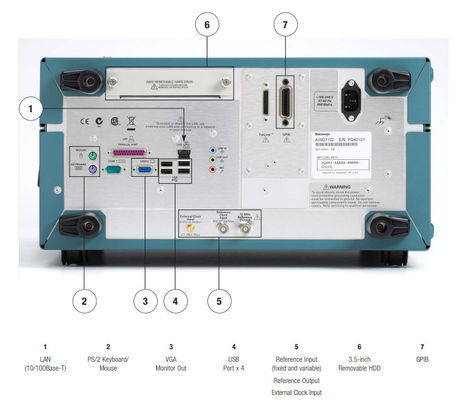

• PC integrado admite la integración de red y proporciona un DVD incorporado, disco duro extraíble, puertos LAN y USB
• La secuenciación crea bucles infinitos de forma de onda, saltos y ramas condicionales

Las aplicaciones deNo obstante lo dispuesto en el apartado 2,

• Diseño y ensayo de señal mixta: 2 canales analógicos más 4 canales de salida de marcadores
• Unidad de disco (magnética/óptica) Lectura/escritura:
• Generación de señales del mundo real, ideal o distorsionada, incluyendo todas las fallas, anomalías y deficiencias
• Telecomunicaciones/Comunicaciones de datos: Rate de datos de hasta 10 Gbps (binario, pre-/desenfasis y lógica de varios niveles)
• Fuente de datos/pulso y reloj de alta velocidad y baja vibración
• Vectores de forma de onda importados de herramientas de terceros como MathCAD, MatLab, Excel y otros
• Reproducción mejorada/corrupta de las señales captadas por los ORD
• Comunicaciones inalámbricas: hasta 5 GHz (4 puntos de forma de onda/ciclo) Señales de banda base I y Q de modulación de banda ancha y RF/IF arbitrarias
