| Nombre De La Marca: | Anritsu |
| Número De Modelo: | S820E |
| Cuota De Producción: | 1 SET |
| Precio: | Negociable |
| Tiempo De Entrega: | 1~3 días laborables |
| Condiciones De Pago: | T/T, Western Union, MoneyGram |

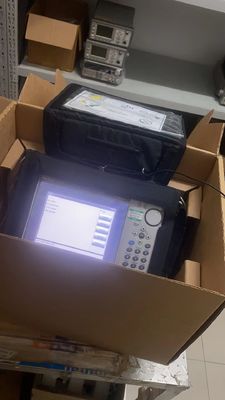

Anritsu Microondas sitio maestro portátil de cable compacto y analizador de antena S820E
La familia Microondas Site Master S820E con opciones de frecuencia que cubren 1 MHz, 8, 14, 20, 30 y 40 GHz, es el Site Master más avanzado del mundo jamás desarrollado.Las opciones de Vector Network Analyzer (VNA) y Vector Voltmeter (VVM) disponibles permiten a los usuarios ampliar fácilmente la versatilidad de la S820E en cualquier momento. Añadir opciones al S820E es sin complicaciones, simplemente compra la opción deseada y instala la llave de activación de la opción proporcionada por Anritsu.No hay necesidad de enviar el instrumento a un departamento de servicio porque todo el hardware y calibraciones necesarias ya están integradas en el S820E antes de que salga de la fábrica.
El S820E es el analizador de microondas portátil de mayor valor en su clase, proporcionando más capacidades de medición estándar que cualquier otro tipo de producto similar en el mercado actual.Ahora incluye el modo de inspección de video estándar (VIP) (versión de firmware V1.17 o superior) los usuarios pueden ahora verificar los conectores de fibra y realizar pruebas de aprobación/desacuso según la norma IEC 61300-3-35,Además de las mediciones coaxial/guía de ondas tradicionales ya soportadas por el S820E. Todo lo que se requiere para inspeccionar los extremos del conector de fibra es una sonda de inspección de vídeo USB compatible con Anritsu (vendida por separado), como el G0306A 400x USB VIP. Los resultados VIP se pueden guardar como archivos de imagen,archivos de medición, o convertidos en informes pdf directamente desde el propio instrumento.Los archivos de medición obtenidos con el Modo VIP S820E son totalmente compatibles con los productos de prueba óptica por cable de Anritsu, como el galardonado MT1000A Network Master Pro, MT1100A Network Master Flex y la serie MT9000 de productos OTDR.
El modo VNA proporciona una barrida totalmente inversa, 4 capacidades de medición simultánea de parámetros S con una pantalla cuádruple configurable por el usuario.Genera archivos S2P de formato compatible con la industria estándar (3 tipos de archivos S2P están disponibles)Los archivos S2P se pueden importar a los VNA de Anritsu (VectorStarTM y ShockLineTM) para facilitar la comparación entre las mediciones de campo y de laboratorio.
El modo VVM con capacidad de relación A / B y B / A permite que el S820E se use como un reemplazo de caída para los Voltómetros Vectoriales heredados más antiguos.El modo VVM también admite mediciones de reflexión/transmisión directamente, lo que elimina la necesidad de una fuente de CW externa, y acopladores externos, puentes o divisores.que proporciona datos de medición absolutos para el DUT, así como para compensar cualquier cable, adaptador o accesorio que pueda ser necesario para conectarse directamente al DUT.Se dispone de múltiples modos de visualización de mediciones para facilitar la comparación con otros tipos de medición comunes, y una práctica pantalla de tabla permite la medición simultánea de hasta 12 DUT y 1 referencia, extremadamente útil para la sintonización de sistemas de antenas de múltiples matrices.El rango dinámico líder en la industria proporciona una excelente estabilidad de medición y repetibilidad cuando las altas pérdidas del sistema son inevitables, por lo que es ideal para la instalación y verificación de pendientes de deslizamiento críticas.
Utilizando la misma tecnología de muestreo avanzada utilizada en nuestros modelos premium VectorStarTM VNA y nuestros modelos ShockLineTM VNA más nuevos.El S820E ofrece rendimiento de microondas en un paquete portátil compactoNingún otro analizador de red de microondas portátil disponible hoy en día puede igualar el rendimiento del rango dinámico de los modelos S820E. Con 110 dB de rango dinámico de hasta 40 GHz,el S820E incluso supera el rendimiento de las VNA de la generación anteriorLas opciones de conectividad modernas (USB, Ethernet) son estándar, así como la capacidad de control remoto completo.
El S820E reemplaza a los antiguos analizadores de cable y antena de microondas S810D / S820D, y proporciona todas las capacidades de esos modelos y más.El S820E también incluye el Modo Clásico que permite a los antiguos usuarios de la serie S8X0D convertirse inmediatamente en productivos con un mínimo esfuerzo adicional.
Un menú de ayuda incorporado facilita el acceso a la ayuda y también incluye la guía completa del usuario del instrumento.
Anritsu se enorgullece de presentar el Site Master más avanzado del mundo. el nuevo S820E redefine completamente los estándares de los analizadores portátiles,estableciendo otro nuevo punto de referencia de la industria en materia de rendimiento y exactitudEl nuevo S820E es la culminación de más de 50 años de desarrollo de microondas.utilizar las últimas tecnologías para ofrecer una precisión y un rendimiento previamente reservados solo a los instrumentos de bancoBasado en un verdadero diseño de receptor de 4 canales, el S820E ofrece un verdadero rendimiento VNA en un paquete portátil.Se puede utilizar el modo de voltímetro vectorial (VVM) opcional con una relación A/B y B/A estándar como reemplazo automático de los productos VVM heredados.. Cable y Antenna analizador resalta el vector de la red analizador resalta el vector voltímetro
Destacados Capacidades y destacados funcionales
• Mediciones de 1-puerto: RL, VSWR, pérdida de cable, DTF, fase, gráfico de Smith
• Medidas de dos puertos: Transmisión, pérdida de cable
• Display: pantalla táctil de una sola o dos medidas
• Calibración: Coaxial (OSL, TOSL), Guía de ondas (SSL, SSLT)
• Rango dinámico: 110 dB (20 MHz a 40 GHz)
• Resolución de frecuencia: 1 Hz (de 1 MHz a 40 GHz)
• Velocidad de barrido: 650 μs/punto de datos
• Ventana de temperatura de calibración: ±10 °C
• Conjuntos de calibración de temperatura completa: de 10 °C a +55 °C
• Medidas completamente reversibles y corregidas de errores
• Medir los cuatro parámetros S simultáneamente
• Display de traza flexible: 1, 2, 3 o 4 y superposición en la parte superior
• Interpolación de calibración y actualización
• Marcadores independientes y límites por rastro
• Barreras rápidas (< 700 μs/pt) incluso en IFBW de 5 kHz
• Configuración arbitraria de los puntos de datos
• Extensión del plano de referencia del puerto (distancia y/o pérdida)
• Normas de medición de la relación A/B y B/A
• Norma de medición de reflexión/transmisión
• Autoafinación de referencia reduce o elimina la necesidad de una referencia común de 10 MHz (sólo para medición de la relación A/B y B/A)
• Corrección de error vectorial para medición absoluta (sólo reflexión/transmisión)
• 4 formatos flexibles para mostrar datos
• La pantalla de tabla permite 12 mediciones y 1 referencia, simultáneamente
• Rendimiento de VNA de base
• Interfaz gráfica intuitiva + Modo clásico
• Normas de medición de dos puertos
• Pérdida de cable de dos puertos
• Medidor de potencia de alta precisión Std (requiere un sensor USB externo)
• Sensores de transmisión USB de hasta 40 GHz
• Conectividad Ethernet/USB
• Soporte para periféricos USB
• Escáner táctil de teclado emergente
• EasyTestTM guiones automatizados
• Ayuda integrada (FAQ y guía del usuario)
• Inspección de conectores ópticos con el estándar IEC 61300-3-35 basado en Pass/Fail (requiere una sonda de inspección de vídeo USB, vendida por separado)
Las capacidades estándar de medición de 1 puerto incluyen:
Las capacidades estándar de medición de dos puertos incluyen:
Las capacidades opcionales del analizador de red vectorial incluyen:
Las capacidades opcionales del Voltímetro Vectorial incluyen:
Transmission and 2-port swept cable loss measurements using an external USB sensor allow users to accurately measure loss in long cables and waveguide assemblies where each end of the assembly is far away from each otherLos sensores pueden extenderse hasta 85 m (278 pies) utilizando el extensor USB Anritsu (2000-1717-R) y una longitud adecuada de cable UTP Cat 6.Cables de 5m de categoría 5e (2100-28-R) para satisfacer la mayoría de los requisitos de aplicación.
El rechazo de interferencias de RF patentado permite mediciones precisas en presencia de alta actividad de RF. Se admiten ambos tipos de medición coaxial y de guía de onda.
Diseñado desde cero para proporcionar un rendimiento de vanguardia, la arquitectura interna es un analizador de red vectorial de 2 puertos con 4 receptores totalmente inversos.Esta arquitectura permite futuras opciones de actualización que ampliarán aún más las poderosas capacidades del instrumento, asegurando su inversión para muchos años.
Line Sweep Tools (LST) es una utilidad gratuita de software de análisis de datos que permite la evaluación de tendencias, problemas y rendimiento del sistema, además de la generación de informes profesionales.
Compatible con la aplicación Android Smart Aligner para la generación de informes de cierre de sitio, incluidos los resultados de alineación de la antena de las herramientas Multiwave y los resultados de barrido de línea.
Lista de opciones
| Opción | Descripción | Número de pedido de la opción |
| Opción 708 | Se aplicará el procedimiento siguiente: | |
| Opción 714 | Se aplicará a los vehículos de las categorías M1 y M2. | |
| Opción 720 | Puertos de 1 MHz 20 GHz, tipo Universal K ((m) (compatibles con 3,5 mm y SMA) | Se aplicará a los productos de la categoría S2B. |
| Opción 730 | S820E-0730: las condiciones de los productos | |
| Opción 740 | S820E-0740: las condiciones de los productos | |
| Opciones de modo de instrumento | ||
| Opción | Descripción | Número de pedido de la opción |
| Opción 440 | Modo de análisis de red vectorial: Proporciona barrido totalmente invertido, 4 capacidades de medición simultánea de parámetros S con pantalla cuadrada configurable por el usuario.Genera archivos S2P de formato compatible con la industria estándar (3 tipos de archivos S2P están disponibles)Los archivos S2P se pueden importar a los VNA de Anritsu (VectorStarTM y ShockLineTM) para facilitar la comparación entre las mediciones de campo y de laboratorio. |
S820E-0440: las condiciones de los productos |
| Opción 441 | Voltímetro vectorial con capacidad de relación A/B y B/A: Proporciona mediciones de reflexión de 1 puerto, mediciones de transmisión de 2 puertos, además de la capacidad de relación A / B o B / A. No requiere ninguna otra opción para admitir mediciones A / B o B / A.Capacidad de corrección de error vectorial para mediciones de reflexión o transmisión permite realizar mediciones DUT absolutasLa tabla de visualización proporciona una medición conveniente de hasta 12 dispositivos + 1 referencia simultáneamente.Puede utilizarse como un reemplazo automático de los vectores voltímetros tradicionales cuando se requiera la funcionalidad A/B o B/A.. |
Se aplicará a los productos de las categorías siguientes: |
