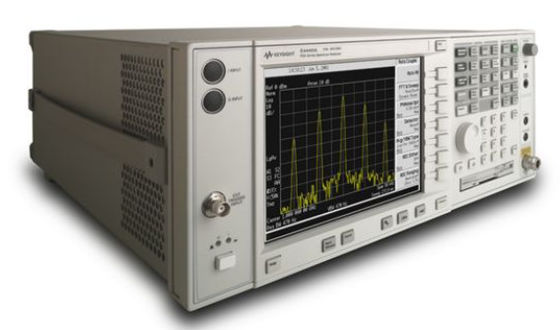

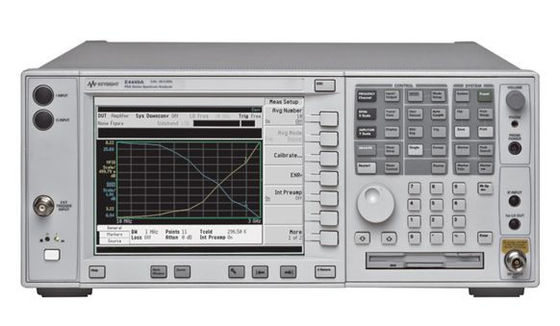

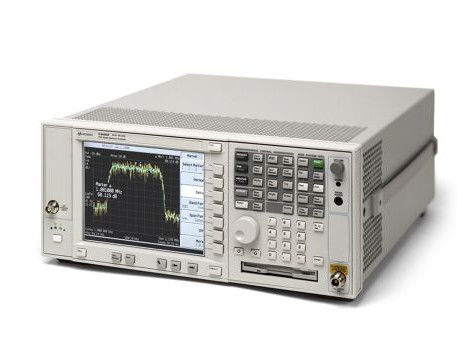

Analista de espectro PSA de alto rendimiento

Mide y monitorea señales de RF y microondas complejas hasta 26,5 GHz.

• Rendimiento típico @ 1GHz: rango dinámico (-155 dBm DANL, +19 dBm TOI, -118 dBc/Hz ruido de fase a 10 kHz de desplazamiento; exactitud (±0,19 dB exactitud absoluta de la amplitud, ±0,11 dB respuesta de frecuencia)
• ancho de banda de análisis de 40 o 80 MHz para captar y medir señales complejas.
• Plataforma flexible con 16 personalidades de medición integradas opcionales y fáciles de usar

Ahorra en E4440A de primera calidad usados, renovados, calibrados recientemente, certificados y garantizados para funcionar con precisión desde la caja, sin preocupaciones.Comprar fácilmente sabiendo que su garantía completa está respaldada por nuestro departamento de ingeniería de reparaciones en casa .

La E4440A es el estándar de laboratorio preferido por los técnicos profesionales de todo el mundo.Es un gran analizador de espectro y mucho más.Descendiente de un excelente pedigrí de campeones de Agilent, esta unidad incluso tiene una personalidad que puede incluso emular la herencia clásica del 8902A.

El E4440A es un miembro distinguido de la familia PSA - Performance Series Analyzer.Puede medir velocidades de barrido lentas para obtener señales intermitentes. Las velocidades de barrido de banda cero oscilan entre 1 μs y 6000 segundos. Para espacios superiores a 10 Hz, las velocidades de barrido oscilan entre 2 ms y 2000 segundos.y otras señales externasEl gatillo puede retrasarse 500 ms.

El procesamiento de señales digitales ofrece una precisión de amplitud absoluta de 0,35 dB en comparación con los 1,5 dB comunes de las máquinas más pequeñas, y una buena linealidad de 0,2 dB en un rango de 100 dB.Elimina la mayoría de los errores de fidelidad de registro (0.2 dB total), menos errores de conmutación de ancho de banda (0.05 dB), y nunca se molestan por errores de ganancia de IF (0 dB) de nuevo.

A los ingenieros eléctricos de telecomunicaciones celulares les encanta hacer mediciones de potencia de canales adyacentes dentro de un rango dinámico libre de distorsión de 113 dB.

Encuentra señales ocultas de bajo nivel con sus increíbles capacidades de ruido de fase en modo cercano a menos de 30 kHz o usa el modo automático por encima de 30 kHz para obtener la velocidad correcta.

Las mediciones más claras vienen con su ancho de banda de resolución 160, disfruta de un rango dinámico utilizable superior con un atenuador de paso de 2 dB y equilibra el ruido de fase cercano o lejano.

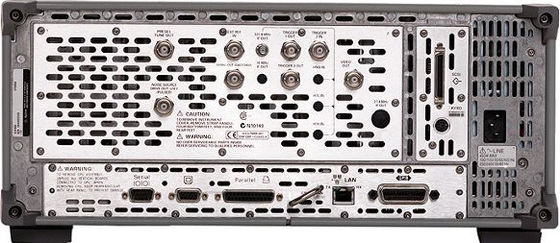

La conexión al E4440A es fácil, las LAN para la transferencia de datos no son un problema, PCL3 y PCL5 son sencillos, la captura de pantalla y datos es fácil con las aplicaciones de Microsoft.Agilent VEE se accede rápidamente con controladores plug-and-playIncluso admite impresoras que usan un puerto paralelo.

MATLAB es su herramienta general de análisis de datos y automatización de mediciones.PowerSuite significa que presionas un botón y un mundo de mediciones se abre para el análisis de la potencia de múltiples portadores, potencia del canal, potencia del canal adyacente, distorsión armónica, intermod (TOI), potencia de explosión y emisiones espurias.

E4440A Lista de opciones
015 Kit de accesorios de medición de pérdida de retorno de 6 GHz
033 Conjunto de accesorios para conectores de receptor de medición
0B0 Manual no incluido
0B1 Conjunto manual adicional
107 Entrada de audio 100 kOhm
110 RF/uW preamplificador interno
111 Interfaz de E/S en el lado del dispositivo USB
Memoria de usuario de 115 512 MB
117 Borrar la memoria de forma segura
Opción de banda ancha de 122 80 MHz
123 Desvío del preselector de MW intercambiable
124 Salida de vídeo en el eje Y
Digitalizador de ancho de banda de 140 40 MHZ
Kit de montaje de rack de 1 cm
1CN Conjunto de manija
1CP Conjunto de montaje y manipulación de bastidores
1CR Kit de deslizamiento para estantes
1DS Preamplificador interno
202 GSM w/EDGE Personalidad de medición
204 1xEV-DO Personalidad
210 Personalidad de medición HSDPA
211 Personalidad de medición TD-SCDMA
212 Análisis de modulación TD-SCDMA Personalidad de medición
213 HSDPA/8PSK para el análisis de modulación TD-SCDMA
214 1XEV-DV personalidad de medición
215 Control de fuentes externas Personalidad de medición
217 Medición de la personalidad de la red WLAN
219 Personalidad de medición de la cifra de ruido
226 Personalidad de medición del ruido de fase
230 Software de control remoto de la red Benchlink
233 N5530S Software y licencia de los receptores de medición
235 80 MHz digitalizador asistente de calibración externa y licencia
Control del filtro de RF
23A activación AM/FM/PM para el receptor de medición
23B Filtro CCITT para mediciones de audio
241 Análisis de modulación digital flexible
266 HP8568/8566B Código de compatibilidad
511 Sin hardware de demodulación digital
516 40 MHz de salida BW IF - banda baja
517 Boris DIF -- con opción 122 o 124
518 Natasha DIF -- no hay opción 122 o 124
520 Cable de sesgo del preselector - sin opción HNQ
521 STD WB Tabla IF analógica
524 Tarjeta de interfaz SCSI y panel de vestimenta
627 Requerido para todas las opciones excepto HT1
628 Requerido para todas las opciones excepto 111
630 Requerido para la opción 110 sin 123
631 Requerido para 123 sin 110
632 Requerido para la opción 110 con 123
633 Requerido para todas las opciones excepto HS1, HS7 y HT1

(Agilent ahora es Keysight)

E4440A analizador de espectro PSA: frecuencia de 26,5 GHz, ancho de banda de análisis de 80 MHz.
