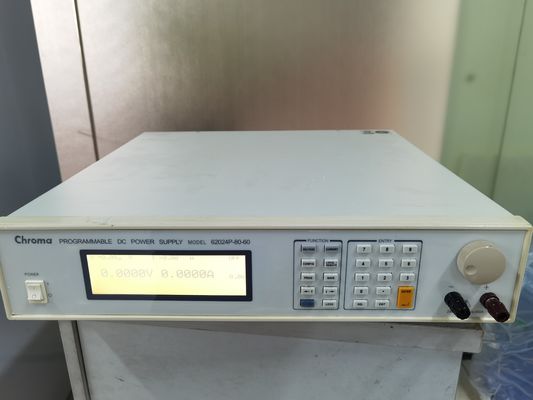

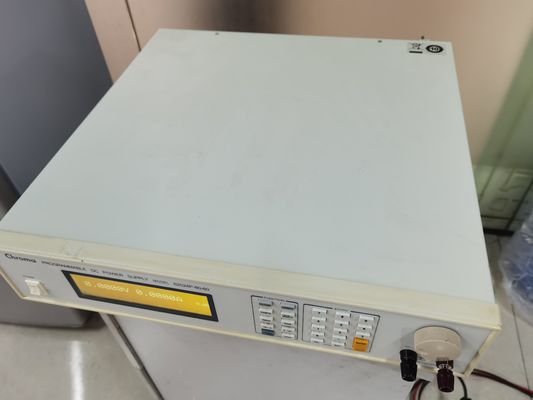

CHROMA 62024P-80-60 Fuente de CC programable 80VDC/60A/2400W para integración y ensayo de ATE

La nueva serie 62000P de fuentes de alimentación de CC programables de Chroma ofrece muchas ventajas únicas para la integración y prueba de ATE. Estas ventajas incluyen un rango operativo de potencia constante, lectura de precisión de la corriente y el voltaje de salida, señales de disparo de salida, así como la capacidad de crear formas de onda de transitorios de CC complejos para probar el comportamiento del dispositivo ante picos, caídas y otras desviaciones de voltaje. Diseñada para la prueba automatizada de convertidores de CC a CC y productos similares, la serie 62000P establece un nuevo estándar para fuentes de CC programables de alta precisión.

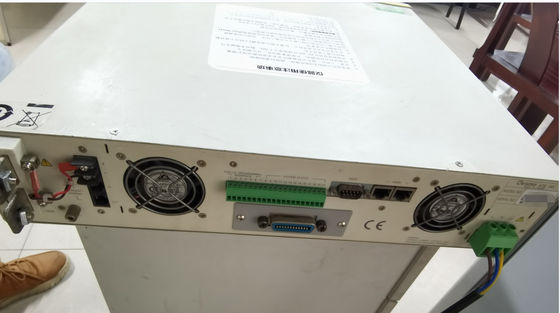

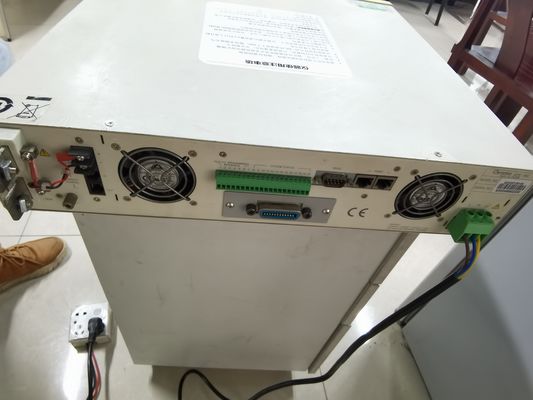

La serie 62000P incluye 12 modelos diferentes que van desde 600W hasta 5000W, hasta 120A y hasta 600V. Debido a su rango operativo de potencia constante, un solo instrumento puede proporcionar tanto alto voltaje/baja corriente COMO bajo voltaje/alta corriente, reduciendo así el número de fuentes necesarias en aplicaciones ATE típicas. La serie 62000P también incluye capacidad de lectura de 16 bits para lecturas precisas de voltaje y corriente. Esto significa que los sistemas ya no necesitan complejos divisores/multiplexores para realizar lecturas precisas de los parámetros de entrada de la UUT. Los instrumentos también incluyen puertos de E/S que proporcionan TTL de 8 bits, DC-ON, señal de salida de falla e inhibición remota, así como una señal de disparo de salida para mediciones de temporización del sistema.

Otra capacidad única de las fuentes de la serie 62000P es su capacidad para crear formas de onda de transitorios de CC complejos. Esta capacidad permite probar dispositivos ante caídas de voltaje de CC, picos y otras variaciones de voltaje, lo que las convierte en una opción ideal para pruebas de dispositivos aeroespaciales, pruebas de inversores y otros dispositivos que experimentarán interrupciones de voltaje. Las aplicaciones incluyen prueba de caída de voltaje de convertidores de CC/CC e inversores, simulación de arranque de motor, carga automatizada de baterías, prueba de ciclo de vida de productos electrónicos, etc.

Diferenciadores

• El rango de potencia constante significa que una de nuestras fuentes de alimentación generalmente puede reemplazar 2 o 3 de otras marcas
• Capacidad para generar formas de onda transitorias para pruebas según estándares de la industria para aplicaciones aeroespaciales, navales, automotrices, etc.
• La lectura de alta precisión significa que las lecturas de eficiencia se pueden realizar directamente desde la fuente de CC en lugar de usar divisores externos y DMM
• Las señales de disparo de salida permiten activar osciloscopios y otros dispositivos para mediciones de temporización
• Softpanels disponibles

Amplia región operativa con potencia constante

Las fuentes de alimentación de CC programables 62000P ofrecen una amplia región operativa. Por ejemplo, la especificación de salida para la 62012P-80-60 es 1200W/80V/60A, lo que permite operar de manera flexible en varias combinaciones como se muestra en la figura de la derecha. Las fuentes de alimentación convencionales proporcionan la misma corriente nominal a todos los voltajes de salida; sin embargo, la fuente de alimentación de CC 62000P proporciona mayor corriente a voltajes de salida más bajos. Esto significa que tanto las UUT de bajo voltaje/alta corriente como las de alto voltaje/baja corriente pueden probarse utilizando una sola fuente, evitando la necesidad de múltiples fuentes.

Control Maestro/Esclavo en Paralelo y Serie

Cuando se requiere alta potencia, es común conectar dos o más fuentes de alimentación en paralelo o serie. Las fuentes de alimentación de CC de la serie 62000P tienen un modo de control inteligente Maestro/Esclavo que hace que la operación en serie/paralelo sea rápida y sencilla. En este modo, el maestro escala los valores y descarga los datos a las unidades esclavas, por lo que la programación es simple y el reparto de corriente es automático.

Aplicaciones de secuencias de programación

La fuente de alimentación de CC de la serie 62000P permite 100 secuencias programables por el usuario con configuraciones de tiempo que van desde 5 ms hasta 15000 s, control de velocidad de slew de voltaje/corriente y salida TTL de 8 bits para aplicaciones de prueba automatizadas. Las aplicaciones incluyen pruebas de caída de voltaje de convertidores de CC/CC e inversores, simulación de arranque de motor, carga automatizada de baterías, pruebas de ciclo de vida de productos y pruebas de aviónica aeroespacial.
