Descripción del analizador Keithley 2820 de la señal

El modelo 2820 del modo- del análisis de la señal del vector se diseña para ser combinado con una variedad de opciones de la personalidad del análisis de la señal para probar a los estándares inalámbricos mas comunes, tales como G/M, BORDE, W-CDMA FDD, cdmaOne, cdma2000, red inalámbrica (WLAN) del 802.11, y 802.16e móvil-WiMax. Un sistema robusto de medidas, los ajustes del instrumento, y los límites de la prueba se modifican para requisitos particulares para cada uno de los diversos estándares, de la época de ahorro de la configuración del instrumento y de minimizar el potencial para el error de operador. Por ejemplo, una medida de ACPR para cada uno de los estándares es parte de la opción de la personalidad del análisis de la señal.

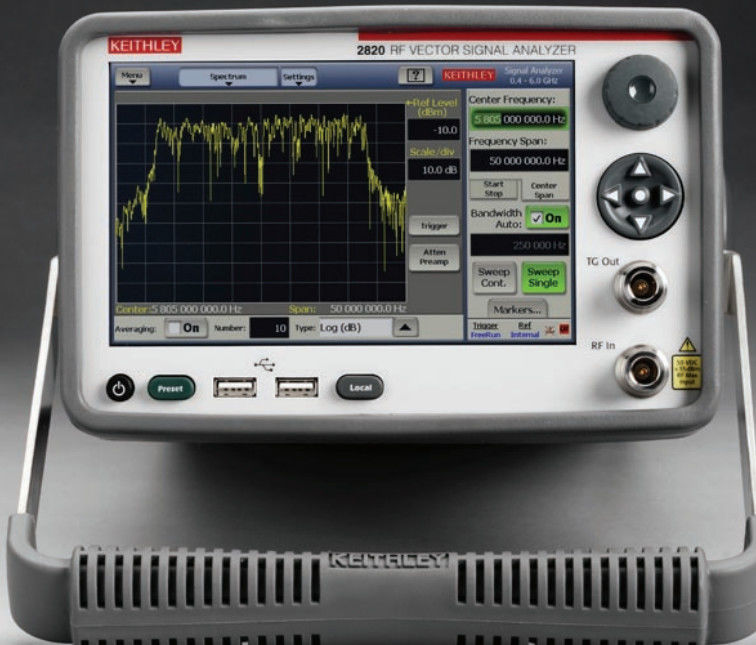

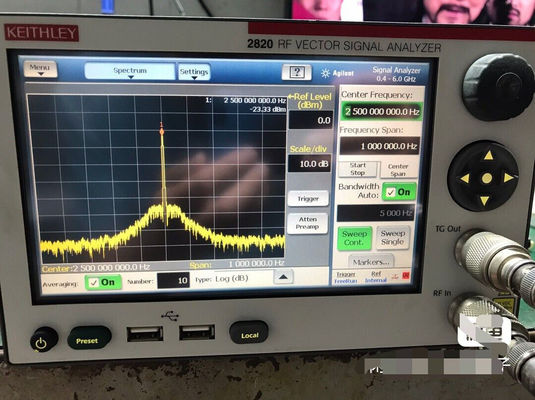

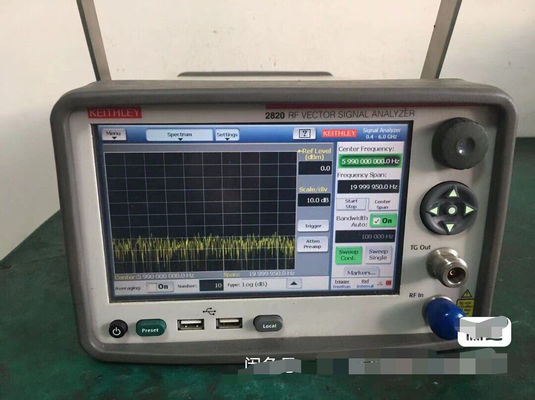

Keithley 2820

El analizador modelo de la señal del vector de 2820 RF es un instrumento de la prueba del mediados de-funcionamiento diseñado para el R&D y la prueba de producción del equipo y de los dispositivos modernos de comunicaciones del RF. Este instrumento de la siguiente generación combina tecnología avanzada del RF y del procesamiento de señales digitales (DSP) para medir señales de la prueba del RF rápidamente con alta exactitud y repetibilidad excelente. Su recinto y precios competitivos compactos del mitad-estante le hacen una solución rentable para muchos usos de prueba. El 2820's modelo DSP-basó arquitectura software-definida de la radio (SDR) y el ancho de banda 40MHz se asegura que tenga la capacidad para medir señales de hoy y también la flexibilidad de dirigir de mañana. Los teléfonos móviles de hoy se diseñan para conectar con más tipos de dispositivos que nunca antes, así que deben integrar con un número creciente de estándares inalámbricos. Mientras que emergen los nuevos estándares inalámbricos, los 2820 modelo se dirige para las mejoras fáciles, que amplían su vida útil y proporcionar los instrumentos que tradicionales lejos más largos en curso de una rentabilidad de la inversión.
Características dominantes y ventajas:


•
• Rendimiento superior


•
• 400MHz a la gama de frecuencia 6GHz


•
• 46dBm a la gama de la medida de +35dBm


•
• ancho de banda de la señal 40MHz


•
• exactitud absoluta de la amplitud 0.6dB


•
• repetibilidad de la amplitud 0.15dB


•
• Velocidad


•
• tarifa característica de la actualización del barrido del análisis de espectro del ancho de banda de 650MHz/s @1kHz


•
• duración de análisis característica de la señal 24ms para el sistema de la medida del G/M


•
• tiempo característico de la transferencia de la personalidad del análisis de la señal 30ms


•
• Flexible


•
• capacidad MIMO-lista para la red inalámbrica (WLAN) y WiMax


•
• Medidas multiusos: Análisis de espectro, ratio adyacente del poder, lista del poder del canal, palmo cero


•
• Opciones del análisis de la señal: G/M, BORDE, W-CDMA, cdmaOne, cdma2000, red inalámbrica (WLAN), WiMax


•
• Datos del I-Q de la salida a una PC para el análisis


•
• Conectividad avanzada de la PC: Clase C del bus de interface de fines generales, del USB, del LAN, y de LXI


  Usos relacionados:






•
•
•
• Prueba del R&D y de la producción del equipo inalámbrico, de los módulos y de los sub-ensambles parciales, y de los dispositivos de RFIC


•
• Supervisión de la señal


•
• Educación

Rendimiento superior

• 400MHz a la gama de frecuencia 6GHz
• – 146dBm a la gama de la medida 35dBm
• ancho de banda de la señal 40MHz
• exactitud absoluta de la amplitud de ±0.6dB
• repetibilidad de la amplitud de ±0.15dB

Velocidad

• tarifa característica de la actualización del barrido del análisis de espectro del ancho de banda de 650MHz/s @1kHz
• duración de análisis característica de la señal 24ms para el sistema de la medida del G/M
• tiempo característico de la transferencia de la personalidad del análisis de la señal 30ms

Flexible

• capacidad MIMO-lista para la red inalámbrica (WLAN) y WiMax
• Medidas multiusos: Análisis de espectro, ratio adyacente del poder, lista del poder, palmo cero
• Opciones del análisis de la señal: G/M, BORDE, EGPRS2 (evolución) del BORDE, FSK, W-CDMA, cdmaOne, cdma2000, red inalámbrica (WLAN), WiMax
• Datos del I-Q de la salida a una PC para el análisis
• Conectividad avanzada de la PC: Clase C del bus de interface de fines generales, del USB, del LAN, y de LXI
