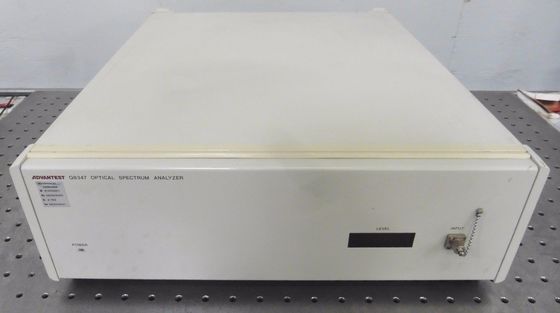

Analizador de espectro óptico del WDM de Multiscene ADVANTEST durable Q8347

• El analizador de espectro Q8347 aumentó el funcionamiento del analizador de espectro que empleaba un sistema del espectro de Fourier con un Interferómetro de Michel. El Q8347 alcanza la resolución de la longitud de onda de 0,01 nanómetros y exactitudes de la longitud de onda de ±0.01 nanómetro (resolución de 1 gigahertz y exactitud de gigahertz ±1 en modo óptico de la frecuencia) en la banda del espectro de 1550 nanómetro. Además, el Q8347 es capaz exactamente de medir la cada longitud de onda de la señal óptica de la transmisión de la multiplexación de división de longitud de onda (WDM) separando los espectros. Es especialmente conveniente para las características de evaluación de los filtros ópticos del banda-paso usados para el WDM como rejas del AWG y de la fibra. También, el Q8347 es potente para analizar chirridos de la transmisión de LDs y del Soliton.

Característica:

• Función de memoria: 16 pantallas (datos medidos) con las pantallas del respaldo de batería 10 (condiciones medidas) con del disco blando de respaldo de batería (MB KB/1.2 del formato 720 de MS-DOS)
• Exhibición: La frecuencia, estupenda impone, tridimensional, división en 2 porciones, función del cursor, arreglo para requisitos particulares de la exhibición de Corlor, anuncio de la supervisión de la tendencia (poder, longitud de onda)
• Conector de entrada: Conector de FC (fibra interna: La PC frotó, SOLDADO ENROLLADO EN EL EJÉRCITO 50/125)
• Datos Outpu: tGP-IB equipado como salida estándar, directa del trazador, impresora incorporada (velocidad de impresión: sec 8. o menos)

La poder óptica de la frecuencia exhibió

• Además de modo de visualización general de la longitud de onda, un espectro medido se puede exhibir como frecuencias ópticas. Pues la luz se puede leer directamente en unidades de THz, es útil para medir el WDM y chirridos ópticos de LDs, y para analizar el sistema de transmisión del Soliton.

Análisis de la coherencia de ±165 milímetro

• Pues el Q8347 utiliza un Interferómetro de Michel, el sistema es capaz de realizar análisis de la coherencia. Esta función permite la evaluación fácil del funcionamiento de la supresión del ruido de LDs para los discos ópticos. Además, el movimiento del interferómetro se puede aumentar grandemente para permitir que el análisis sea hecho en una gama de ±165 milímetro. Así, un análisis más detallado puede ser modo, superior al valor máximo máximo secundario convencional (valor del α).

Función del ajuste de curvas

• El Q8347 provee del ajuste de curvas sech2 y funciones gausianas. Así, es útil para el análisis de espectro del sistema de transmisión del Soliton.
