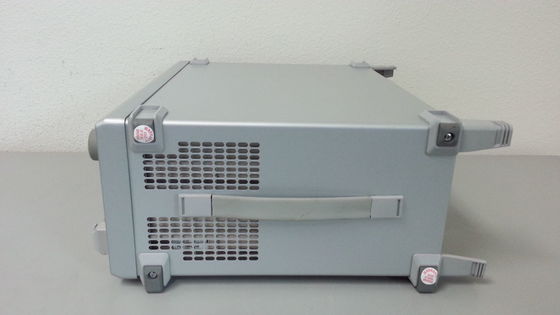

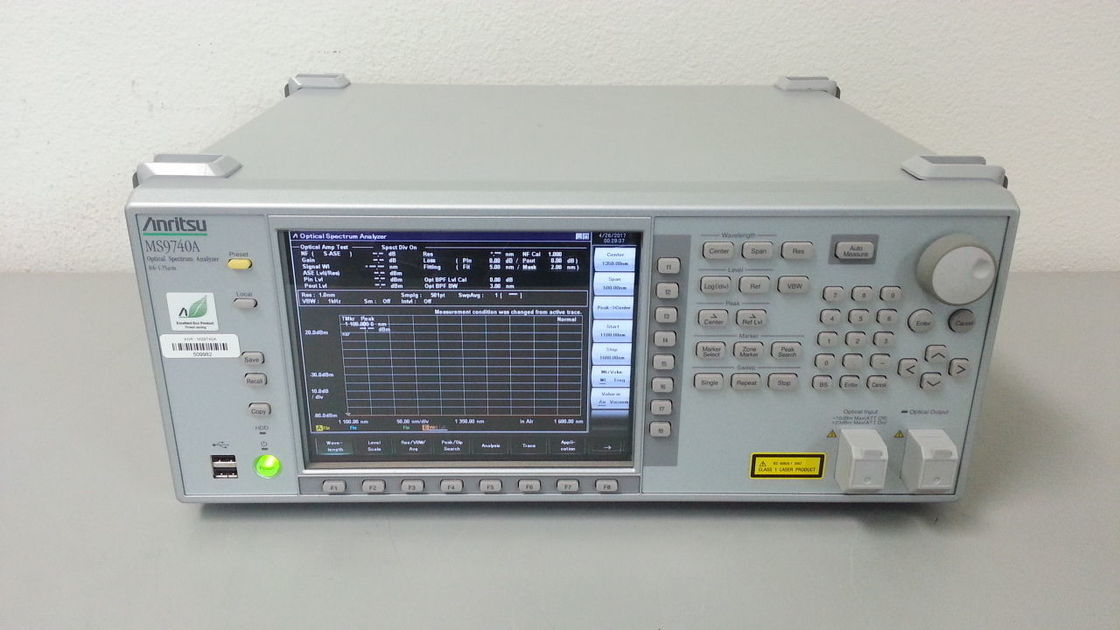

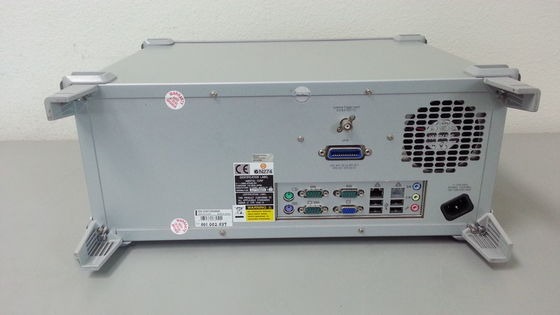

Longitud de onda larga 600nm-1750nm del analizador de espectro de MS9740A Anritsu

• ANRITSU MS9740A el Anritsu MS9740A es un analizador de espectro óptico “unidad toda junta” que tiene el funcionamiento y las funciones para evaluar todos los dispositivos ópticos activos, incluyendo los módulos de SFP, de XFP, y de SFP+, así como transmisores-receptores ópticos y fuentes ópticas de VCSEL y de DFB. Los resultados de la evaluación, tales como longitud de onda, nivel, espectro, SMSR, OSNR, etc. de centro, se exhiben en una pantalla. La combinación con un error mordido Rate Tester (BERT) apoya el análisis de espectro de las salidas ópticas del transmisor-receptor y de las señales del WDM. El analizador de espectro óptico de MS9740A reduce el tiempo total del barrido de la forma de onda a la transferencia de datos al equipo del control externo y apoya los procedimientos simples del análisis (faaster del hasta 80% que algunos modelos competentes), funcionamiento costado excelente de ofrecimiento y una mejor productividad.

Característica:

• Las especificaciones para el Anrtisu MS9740A incluyen:
• Fibra óptica aplicable: fibra de 10 µm/125 µm SM (ITU-T G.652), fibra del SOLDADO ENROLLADO EN EL EJÉRCITO de 50 µm/125 µm
• Conector óptico: Usuario reemplazable: FC, SC, ST, ESTRUENDO, LC
• Gama de la medida de la longitud de onda: 600 nanómetro a la longitud de onda de 1750 nanómetro
• exactitud: ±20 P.M. (1520 nanómetro a 1620 nanómetro, resolución: 0,03 a 0,2 nanómetros) (espec. mostradas con la opción 002 instalada) ±100 P.M. (1520 nanómetro a 1620 nanómetro, resolución: 0,5, 1,0 nanómetro) (espec. mostradas con la opción 002 instalaron) fijando la resolución: 0,03, 0,05, 0,07, 0,1, 0,2, 0,5, 1,0 nanómetro (RBW: filtro óptico del DB 3: ancho de banda de la transmisión)
• Energía de entrada máxima: dBm +23 (ATT óptico: En)
• Rango dinámico: Alto rango dinámico: DB 60 (0,4 nanómetros de la longitud de onda máxima)
• Rango dinámico normal: DB 58 (0,4 nanómetros de la longitud de onda máxima) [resolución: 0,05 nanómetros, 1550 nanómetro, ATT óptico: Apagado, 20° a 30°C]
• Barrido: Anchura del barrido: 0,2 nanómetros a 1200 nanómetros, 0 velocidades de barrido del nanómetro: sec =0.2. (Palmo 5 nanómetro)
• [Resolución: 0,1 nanómetros, VBW=10 kilociclo, rango dinámico normal, centro 1550 nanómetro, comienzo a parar, ninguna entrada óptica, punto del barrido de muestreo: ] × 350 (d) milímetro (excepto proyecciones) =15.0 kilogramo del × 177 de las dimensiones =501 y de la masa 426 (w) (h) (sin la opción)
• La solución ideal para la evaluación activa del dispositivo óptico esta unidad toda junta tiene el funcionamiento y las funciones para evaluar todos los dispositivos ópticos activos, incluyendo los módulos de SFP, de XFP, y de SFP+, así como los transmisores-receptores ópticos y las fuentes ópticas de VCSEL y de DFB. Los resultados de la evaluación, tales como longitud de onda, nivel, espectro, SMSR, OSNR, etc. de centro, se exhiben en una pantalla. La combinación con un error mordido Rate Tester (BERT) apoya el análisis de espectro de las salidas ópticas del transmisor-receptor y de las señales del WDM.
• Tiempo del barrido de la longitud de onda <0>
• Uso incorporado para la evaluación activa óptica del dispositivo (prueba de módulo del LD)
• Opción para las medidas con varios modos de funcionamiento (opción MS9740A-009 del interfaz de la fibra con varios modos de funcionamiento (µm 50/62.5))
• Conector del LC de las ayudas usando el adaptador de la conversión
• Función toda junta (modo) del milímetro SM favorable y milímetro de fibra

Lista de opciones
