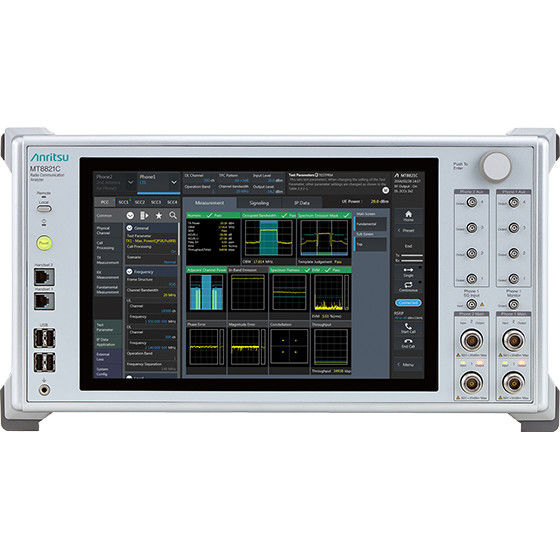

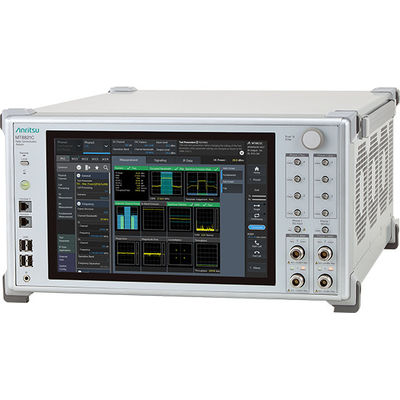

Sistema inalámbrico universal de la prueba de Anritsu MT8821C

Descripción de MT8821C

El analizador de la radiocomunicación de MT8821C se diseña para el R&D de dispositivos móviles/del equipo del usuario (UE), por ejemplo smartphones, tabletas y los módulos de IoT. Emplea las tecnologías de su precursor popular, el MT8820C, preferido por UE y los vendedores del chipset por todo el mundo.

El nuevo MT8821C apoya todas las tecnologías, extendiéndose de LTE Advanced a 3G/2G, con sus funciones fáciles de usar de la medida para el ajuste eficiente del RF y la prueba en una unidad.

Incluso apoya LTE-A 2CC 4x4 MIMO y 4CC 2x2 MIMO en una solos caja así como LTE-U/LAA.

También, apoya LTE-A 4CC 4x4MIMO o 6CC 2x2MIMO entrelazando dos cajas, y 5CC 4x4 MIMO por tres cajas.

Característica:

• Medida del RF TRX

• Medida de 3GPP UE RF

Con la ayuda incorporada para el UE RF TRX prueba obediente con los diversos estándares de las comunicaciones, tales como el LTE no autorizado (LTE-U/LAA) en la banda de 5 gigahertz, el MT8821C es la solución ideal de la prueba para cualquier escenario de la medida.

Las tecnologías de comunicación apoyadas incluyen LTE/LTE-Advanced, Cat-M1/NB-IoT, W-CDMA/HSPA, GSM/EGPRS y TD-SCDMA/HSPA.

• Ajustes One-Touch y juicio de PASS/FAIL

El MT8821C simplifica medidas con sus parámetros preestablecidos de la medida basados en el 3GPP especificó los casos de prueba del RF. Además, realiza automáticamente el juicio de PASS/FAIL de los resultados de la medida, por las condiciones de prueba estándar.

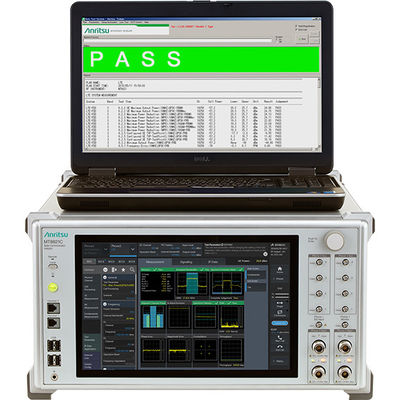

• Herramienta teledirigida de la muestra

El MT8821C se puede configurar en un sistema de prueba automatizada usando el bus de interface de fines generales o Ethernet para teledirigido. Anritsu también proporciona una herramienta teledirigida automática obediente de la muestra del estándar de la prueba de 3GPP RF llamada ATS.

La operación es tan simple como seleccionando el caso de prueba requerido de los artículos de la prueba del RF en la herramienta teledirigida de la muestra. Incluso los nuevos usuarios pueden configurar fácilmente un ambiente de prueba automatizado, que reduce tiempo de entrenamiento y productividad de los aumentos.

• Ajuste flexible del parámetro

El MT8821C funciona con medidas de TRX usando los parámetros especificados por los estándares de la prueba de 3GPP/3GPP2 RF. Además, los ajustes flexibles del parámetro apoyan la prueba paramétrica y simple del RF del protocolo.

• Calibración del RF

Con los modos de alta velocidad de la medida apoyados por los vendedores de los chipsetes, la eficacia de la medida de los aumentos de MT8821C reduciendo el tiempo requerido para la calibración del RF de chipsetes y de dispositivos celulares.

• GUI aumentado para la operabilidad eficiente

El GUI basado en Windows de la nueva siguiente generación de MT8821C y el panel táctil grande fácil de usar aumentan perceptiblemente la operabilidad y la visibilidad, comparadas a otros instrumentos. Los usuarios pueden actuar el MT8821C simplemente tocando y birlando la pantalla, así como la ventaja de la facilidad y de la velocidad de la transferencia One-Touch entre las listas del gráfico y los resultados resume/las exhibiciones agrupados/individuales del detalle.

El MT8821C también simplifica eficientemente el proceso tradicionalmente complejo de los ajustes con su búsqueda fácil del parámetro, marcar una dirección de la Internet de parámetros de uso general y la determinación de las funciones de los parámetros de la prueba – todas con apenas un tacto de un botón.

• PC incorporada de Windows Server para la prueba de la producción de datos del IP

Con la PC incorporada de Windows 7, usted puede ejecutar pruebas de la transferencia de datos del IP sin una PC externa del servidor.

• RF interno flexible incorporado Front End

El MT8821C tiene una parte frontal interna incorporada del RF con los interruptores y los divisores del RF para eliminar la necesidad de combinadores externos o de un sistema de la prueba, así simplificando la disposición de prueba y la calibración. Las señales se pueden combinar para las medidas o la salida conducidas cada agregación del portador y señal del enlace descendente de MIMO de separar los puertos para la prueba de OTA. Incluso tiene un puerto para insertar la señal de un generador de señal de interferencia o para hacer salir la señal del uplink a un analizador de espectro externo para las medidas falsas fuera de banda.

Prueba funcional

El MT8821C es también ideal para

• Prueba de OTA (sobre - el aire)
• Prueba del SAR (tarifa de absorción específica)
• Prueba del consumo de energía
• Prueba del informe de la medida Inter-RAT, prueba de Dual Sim (DSDA), o SVLTE
• Prueba de punta a punta de la producción de datos del IP
• Voz de VoLTE de las ayudas/prueba video del echoback

Al revés Compatibility/MT8820C a la mejora de MT8821C

Puesto que los nuevos comandos remotos de MT8821C mantienen buena compatibilidad hacia atrás con la serie de la herencia MT8820, el MT8821C apoya las herramientas remotas previamente usadas, ayudando a reducir costes al configurar ambientes de prueba automatizados.

Anritsu también ofrece una trayectoria de la mejora del MT8820C al MT8821C, haciendo el uso completo del soporte físico existente y del software de MT8820C de maximizar la inversión anterior en el MT8820C y de mantener bajos costes de MT8821C.

Apoya el espectro dinámico que comparte la condición (DSS) conjuntamente con MT8000A

En el DSS, el espectro es asignado a 4G y a 5G por el planificador inteligente, dependiendo de los requisitos. Éste es un uso mucho más eficiente del espectro.
