La serie RSA3000B captura un registro de tiempo continuo de eventos RF cambiantes y permite el análisis correlacionado con el tiempo en los dominios de frecuencia, tiempo y modulación con una sola adquisición.

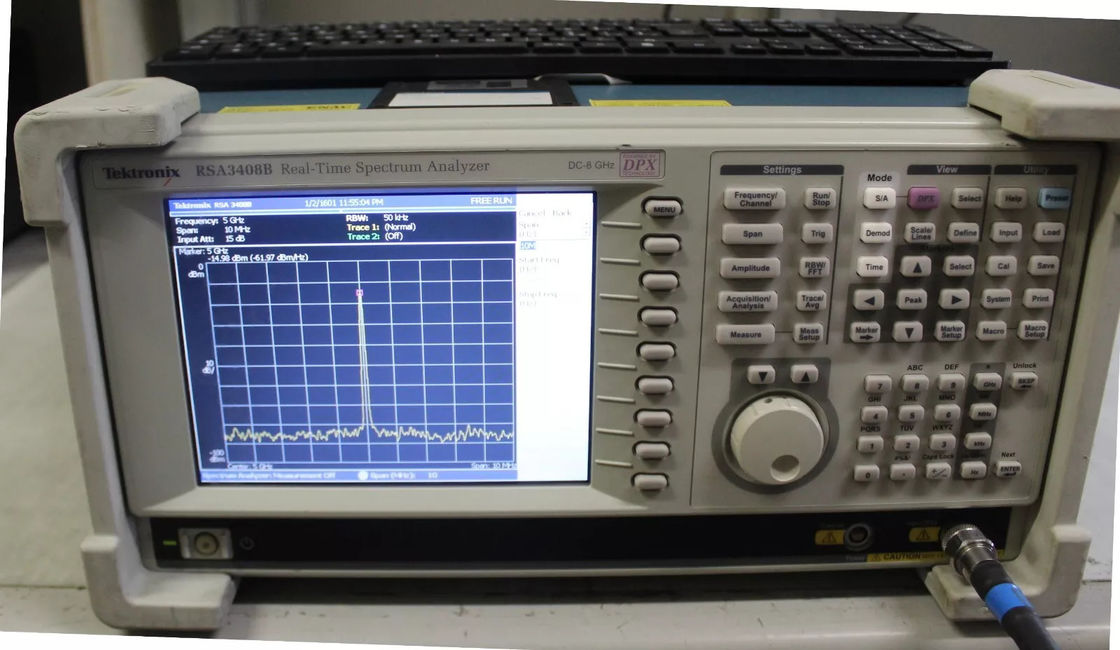

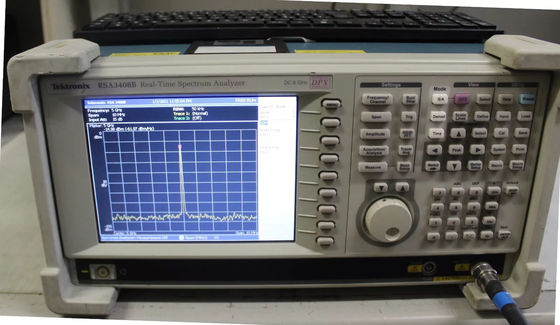

ElRSA3408Bhace que sea fácil para usted descubrir problemas de diseño que otros analizadores de señal pasan por alto.La revolucionaria pantalla de espectro DPX ofrece una vista en color en vivo intuitiva de los transitorios de la señal que cambian con el tiempo en el dominio de frecuenciaEsta visualización en vivo de transientes es imposible con otros analizadores de señal.Una vez que se descubre un problema con DPX, el analizador de espectro en tiempo real RSA3408B (RTSA) puede activarse en el evento en el dominio de frecuencia,Captura de un registro de tiempo continuo de cambios en los eventos de RF y realizar análisis relacionados con el tiempo en todos los dominiosObtiene la funcionalidad de un analizador de señal vectorial de alto rendimiento,un analizador de espectro y la capacidad única de descubrimiento-disparador-captura-análisis de un analizador de espectro en tiempo real, todo en un solo paquete.

• El procesamiento del espectro DPXTM proporciona una comprensión intuitiva de las señales RF variables en el tiempo con pantallas clasificadas por color basadas en la frecuencia de aparición
• Revolucionario DPX muestra transitorios con > 48.000 mediciones de espectro por segundo
• Tektronix Exclusive Frequency Mask Trigger (FMT) ofrece fácil captura basada en eventos de señales RF transitorias al activar cualquier cambio en el dominio de frecuencia
• Rango de frecuencias de CC a 8 GHz
• Todas las señales en bandas de hasta 36 MHz son capturadas en la memoria
• Hasta 1,28 s Duración de adquisición a 15 MHz Ancho de banda Proporciona análisis completo a lo largo del tiempo sin hacer múltiples adquisiciones
• Completamente preseleccionado y sin imagen en todo momento para un rango dinámico completo en cualquier ancho de banda de captura
• Interfaces con las sondas TekConnect® para sondeo de RF
• Ingreso de CI diferencial disponible
• Muestras multidominio amplias relacionadas con el tiempo Conectan problemas en tiempo, frecuencia, fase y amplitud para una comprensión más rápida de la causa y el efecto al solucionar problemas
• Las mediciones de potencia y las estadísticas de señal ayudan a caracterizar componentes y sistemas: ACLR, potencia frente al tiempo, CCDF, PDF
• Medidas del pulso, incluido el ancho del pulso, el ciclo de trabajo y la fase de pulso a pulso
• Análisis offline disponible con el software RSAVu
