Los medidores de potencia ML2437A y ML2438A combinan las ventajas de la precisión del medidor térmico, la velocidad del medidor de diodos y los gráficos de visualización del medidor de potencia pico.El resultado es un único instrumento que toma muestras a más de 35K por segundo y logra un rango dinámico de 90 dB con un solo sensorEstos medidores incluyen la capacidad de visualización gráfica como característica estándar.La carcasa robusta y la batería NiMH de alta capacidad opcional aportan precisión de calidad de laboratorio a las aplicaciones de servicio de campo. ML2437A tiene una entrada y ML2438A tiene dos entradas.

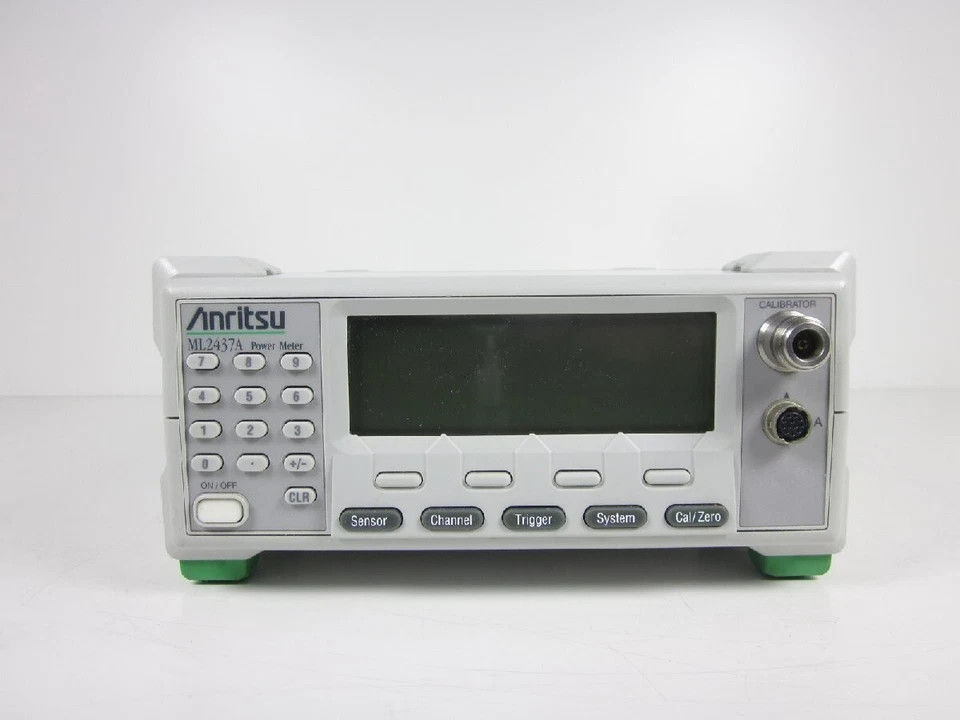

Características del AnritsuML2437A Medidor de potencia de RF

• Velocidad y rango dinámico
  Los sensores de potencia de alta sensibilidad de la serie MA247xD de 90 dB alcanzan lecturas de potencia estables hasta -70 dBm. Las tasas de muestreo de 35 kHz perfilan las señales celulares, PCS y otras pulsaciones a una resolución de 0,1 msec.La tecnología de conectores modernos logra la pérdida de retorno líder en la industria para una mayor precisión a través de 50 GHzLos sensores de alta precisión de la serie MA244xD de 87 dB mejoran aún más el rendimiento de la pérdida de retorno al agregar un circuito de correspondencia al extremo frontal de la serie MA247xD.

• Sensores térmicos rápidos
  La última tecnología de procesamiento de semiconductores de Anritsu produce sensores de potencia térmica con velocidad aumentada en un orden de magnitud.Las mejoras en la tecnología de conectores reducen la incertidumbre de desajuste de medición a través de 50 GHz a niveles previamente alcanzados solo a 20 GHzLa técnica de fabricación, así como la tecnología de muestreo y DSP de la serie ML2430A, optimizan la velocidad de medición hasta 4 ms en tiempos de subida y caída.
• Velocidad del GPIB
  La velocidad líder en la industria se alcanza en una variedad de condiciones de funcionamiento, incluidos los ajustes de media, los ajustes de control del sensor, las condiciones de activación, el modo de funcionamiento, el tipo de sensor,y fabricante de la interfaz GPIBLa serie ML2430A ofrece la capacidad de medir y transferir una explosión de alta velocidad de 200 puntos de datos utilizando el modo de operación de perfil con tasas de muestreo de 35k por segundo.

• Emulación GPIB
  Con una emulación del 99,9% de los medidores más antiguos, la serie ML2430A mejora la productividad del sistema ATE.La velocidad de mejora del sistema de ensayo es de 2 a 10 veces más rápida en función del número de mediciones realizadas durante el ensayo., el uso mínimo de instrucciones de espera dentro del código, y el modelo de medidor emulado.

• Control de activación
  ¿De qué sirve la alta velocidad sin disparos y controles de muestras?Las funciones de activación y activación de eventos de adquisición de datos que se encuentran tradicionalmente en los costosos medidores de potencia pico son estándar en la serie ML2430A.Las fuentes de activación incluyen TTL continuo, interno, externo y manual.La adquisición de datos puede controlarse de manera óptima para la sincronización con otros equipos de ensayo..
• Display de gráficos de perfil de ráfaga
  El ML2430A cuenta con muestreo aleatorio repetitivo para alta resolución de señales rápidas.La velocidad de muestreo de 35 kHz produce perfiles de potencia claros de señales celulares y PCS, incluida TDMA, PHS, GSM, y DCS-1800. La potencia de pulso superior se mide fácilmente y repetidamente utilizando el promedio entre el cursor.Medir la potencia máxima del pulso en un rango dinámico de > 80 dB en modo de lectura a velocidades de GPIB > 200 lecturas por segundo.
• Display gráfico de potencia frente al tiempo
  Uno de los tipos de programa ATE de medidor de potencia más comunes es una gráfica de potencia de RF frente a algún estímulo.El modo de potencia versus tiempo es una pantalla de estilo gráfico de tira para monitorear las variaciones de ganancia y potencia de salida a lo largo del tiempo / temperatura, tensión de alimentación o una tolerancia de un componente.modo de potencia versus tiempo velocidades problemas de disparo de condiciones inusuales como interruptores intermitentes o control de potencia anormal en un teléfono móvilEl modo de potencia versus tiempo proporciona una visualización clara de la variación de potencia de RF.
• Conector para impresoras paralelas
  Muchas impresoras de la serie deskjet pueden conectarse directamente a la serie ML2430A para documentar rápidamente el rendimiento en el banco o en el campo.las configuraciones de activación y mediación se enumeran con la impresión de la pantallaPor lo tanto, la evidencia de anomalías en el DUT (dispositivo en prueba) se puede duplicar rápidamente, lo que permite a los ingenieros solucionar problemas con una inversión mínima de tiempo.

Especificaciones adicionales de las AnritsuML2437A Medidor de potencia de RF

• Rango dinámico de 90 dB
  Los sistemas ATE típicos de la industria de comunicaciones operan en un rango dinámico de 60 a 80 dB. El rango dinámico de 90 dB de la serie MA247xD reemplaza a dos sensores de 50 dB.Además, un interruptor de RF ya no es necesario para los dos sensoresEsto reduce la complejidad del control del software y acelera aún más la ejecución de las pruebas.
• EEPROM del sensor
  Todos los sensores de la serie MA24xx están equipados con EEPROMs internas para almacenar datos de factor de calibración y frecuencia.Mejorar la precisión y la conveniencia.
• Alta fiabilidad
  El diseño del chasis de policarbonato es robusto, tiene asas de descarga y tratamiento de campo áspero. No hay orificios de ventilación, por lo que el medidor es resistente a las salpicaduras.Un panel de cubierta frontal y una caja suave son opcionales para una mayor protección ambientalLos sensores de potencia también están robustos para el manejo áspero.
• Mejora de la precisión
  La incertidumbre de desajuste es típicamente la mayor fuente de error. Los sensores de potencia de la serie MA24xx ofrecen una mejora típica de 5 a 6 dB en la pérdida de retorno del sensor,por lo general, reducir la incertidumbre de desajuste a la mitadLos sensores de alta precisión de la serie MA244xD incorporan una almohadilla de correspondencia que mejora aún más la pérdida de retorno de 5 a 6 dB, reduciendo de nuevo a la mitad la incertidumbre de desajuste.
• Tabla de desplazamiento para la corrección de pérdida de trayectoria
  La compensación de la verdadera respuesta de frecuencia de los atenuadores, acopladores, cables, interruptores y otros dispositivos de ensayo mejora la precisión de la medición.La serie ML2430A puede aplicar una tabla de desplazamiento de atenuación versus frecuencia además de la capacidad de desplazamiento fijo en dB tradicional.Cuando una conexión del sensor de potencia es precedida por un nuevo limitador de potencia de banda ancha de la serie 1N, la tabla de desplazamiento compensa la respuesta de frecuencia.Sensor a prueba de agotamiento.
• Control de menú con teclas blandas
  Los menús de teclas blandas simplifican el control del instrumento al hacer que la interfaz de usuario sea más fácil de entender.
• Batería
  La batería opcional NiMH “Smart” admite una alta densidad de carga durante un día de operación típico de 8 horas.y la eliminación del efecto de memoria de estilo NiCd mejora aún más la comodidad de esta tecnología de baterías.
• Ventilador de energía
  La serie ML2430A también admite la medición de voltaje a alta velocidad.
