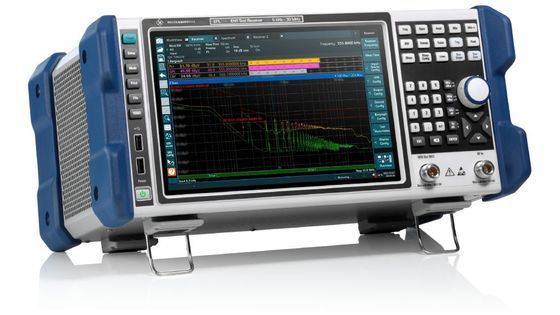

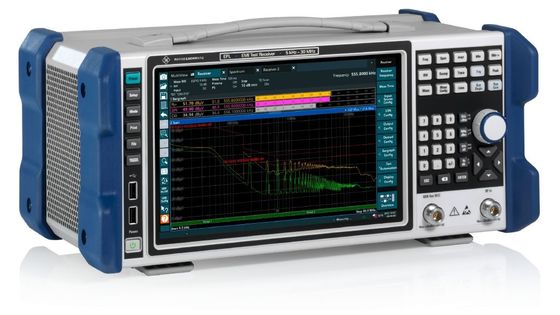

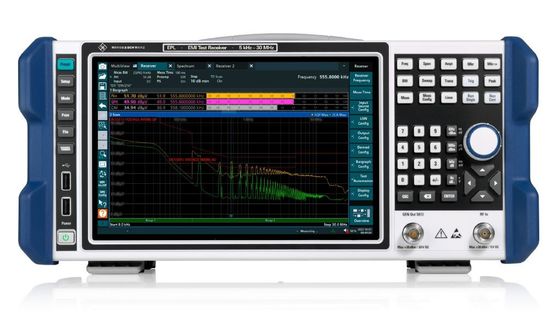

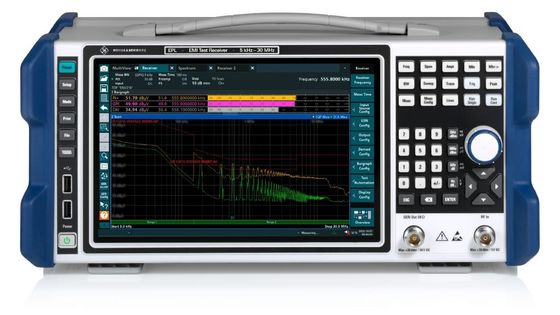

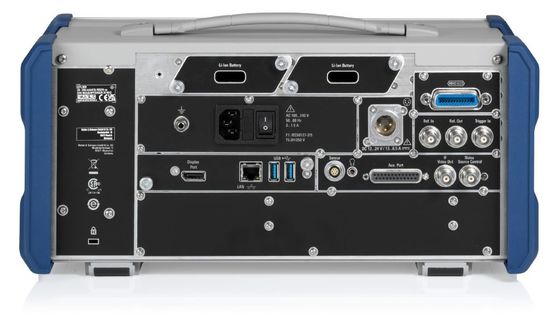

R&S Rohde y SchwarzEPL1000Receptor de prueba EMI para pruebas de conformidad

Descripción del proyecto R&S Rohde And Schwarz EPL1000

El R&S®EPL1000 cumple completamente con CISPR16-1-1. El escaneo de dominio de tiempo muy rápido puede verificar las bandas CISPR completas A o B en una sola toma.La preselección incorporada garantiza un amplio rango dinámico y permite la adquisición de pulsos cortos.El R&S®EPL1000 ofrece análisis de la tasa de clics de 4 canales, una función de espectrograma en tiempo real, análisis IF y otras funciones para el análisis detallado.La automatización simplifica las mediciones y garantiza la exactitud de la reproducción de las secuencias de ensayoEstas y muchas otras funciones hacen que el R&S®EPL1000 sea ideal para mediciones conducidas de voltaje y corriente.Precertificación y certificación de acuerdo con la IEC, EN, CISPR y FCC.

Principales características deReceptor de ensayo EMI EPL1000

• Filtros de preselección

• Escaneo del dominio de tiempo

• Generador de seguimiento

• Funcionamiento con batería

• Entrada protegida por pulso

▶ Detectores de EMI: pico, cuasi pico, promedio CISPR, promedio RMS (CISPR16-1-1)

▶ Ancho de banda EMI (6 dB)

¢ 200 Hz, 9 kHz, 120 kHz y 1 MHz (CISPR16-1-1)

️ 10 Hz, 100 Hz, 1 kHz, 10 kHz, 100 kHz y 1 MHz (MIL-STD-461 y DO-160)

▶ Preselección para aumentar el rango dinámico (filtros para las bandas A y B del CISPR)

Identificar los pulsos cortos

Identificar señales pequeñas en presencia de señales fuertes

▶ Los factores del transductor deben incluir las características de los accesorios utilizados (por ejemplo, atenuación del cable o características LISN)

¢ Definición sencilla/importación rápida

¢ Biblioteca que abarca la mayor parte de los accesorios de Rohde&Schwarz

¢ Registro de los nuevos factores del transductor con función de generador de seguimiento integrado (parte de la opción de generador interno R&S®EPL1-B91)

Selección de uno o varios

▶ Adaptación del nivel de la señal para medir correctamente las señales fuertes o débiles

Input protegido contra pulsos

¢ Atenuación de hasta 55 dB en pasos de 1 dB

Preamplificador con ganancia de 20 dB

Función de clasificación automática para la optimización automática de la adaptación de la señal para aprovechar al máximo el rango dinámico y evitar la sobrecarga dentro de la cadena de procesamiento de la señal

▶ Exhibición y control de líneas límite para evaluar fácilmente los resultados de las mediciones

¢ Fácil definición de las líneas límite

- Biblioteca con más de 170 líneas límite de EMI basadas en las últimas versiones de las normas comunes de EMI (CISPR/EN, FCC, MIL-STD-461 y DO-160) para una configuración rápida y precisa de las mediciones

▶ Generación de informes para registrar, documentar e intercambiar fácilmente los resultados

¢ Diseño y contenido definidos por el usuario mediante plantillas

¢ Visualización y almacenamiento de informes en pantalla (en formato PDF y Word)

Características y ventajas de EPL1000

Medición automática de múltiples segmentos de frecuencia con ajustes individuales

La tabla de exploración permite la definición de varios rangos de frecuencia con ajustes de medición individuales.Usando las configuraciones configuradas, el R&S®EPL1000 mide automáticamente todos los rangos de frecuencia definidos secuencialmente.

Medición automática de varias líneas conectadas a un LISN

Las redes de estabilización de impedancia de línea (LISN) de Rohde&Schwarz conectadas al R&S®EPL1000 con un cable de control R&S®EZ-21 pueden controlarse a distancia por el R&S EPL1000,incluida la selección de la línea a medir por el R&S®EPL1000Esta función permite medir automáticamente todas las líneas conectadas a un LISN. En la interfaz gráfica R&S®EPL1000, el usuario simplemente selecciona las líneas que se medirán automáticamente.

Previsión y medición final

El R&S®EPL1000 también admite la determinación del nivel convencional con una sola frecuencia medida a la vez (escaneo escalonado).la medición se puede dividir en medición previa y final con búsqueda de picosCon este método, la medición final se realiza generalmente sólo para los puntos de frecuencia crítica (picos) utilizando un detector requerido por la norma con un tiempo de medición más largo,que permite reducir considerablemente el tiempo totalLa medición previa, la búsqueda de picos y la medición final con evaluación pueden automatizarse completamente en el R&S®EPL1000.
