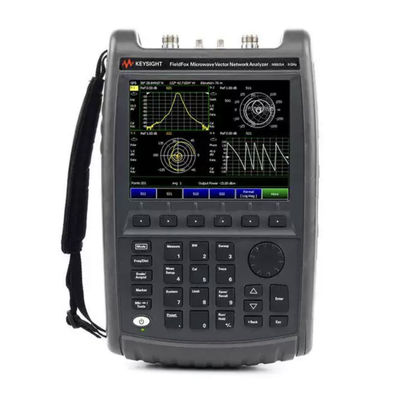

• Rango de frecuencia VNA: de 30 kHz a 9 GHz
• Medidas en el instrumento estándar: transmisión/reflexión o S21 y S11, magnitud y fase
• Calibraciones en el instrumento estándar: CalReady, OSL, respuesta y respuesta mejorada
• Lleva el VNA de mano más ligero con sólo 6.6 libras.
• Fácilmente personalizable para su aplicación específica con software opcional
• Ampliar las capacidades con VNA opcional de dos puertos, reflectómetro de dominio temporal, voltómetro vectorial, analizador de cable y antena y más
• Medir la potencia media y el pulso fácilmente con un sensor de potencia USB (opcional)
• Medición simultánea de los cuatro parámetros S con una sola conexión y hasta 95 dB de rango dinámico (opcional)

Las opciones se pueden añadir a su pedido en la sección de accesorios en el lado izquierdo de esta página.

Las opciones disponibles incluyen:

• Dominio de tiempo VNA
• Parámetros S de los puertos 2 completos de VNA
• Medición del cable TDR
• Análisis de cables y antenas
• Váltimetro vectorial
• Soporte para el sensor de potencia USB

FieldFox se puede configurar con capacidad completa de 2 puertos para mediciones de los cuatro parámetros S y calibración completa de 2 puertos.

Con un analizador de red completo de 2 puertos, puede medir las características hacia adelante y hacia atrás de su componente sin tener que desconectarlo, girarlo y volver a conectarlo al analizador.Además, la calibración completa de 2 puertos le da la mejor precisión de medición posible.

Los cuatro receptores independientes y sensibles de FieldFox proporcionan 94 dB de rango dinámico para la medición de dispositivos de banda estrecha de alto rechazo, como filtros de cavidad.Los receptores también permiten la corrección completa de error de 2 puertos con el método desconocido, que permite a los usuarios medir con precisión y facilidad los dispositivos no insertables.

El motor de calibración de FieldFox es el mismo motor que alimenta los respetados analizadores de red Keysight ENA y PNA.FieldFox aprovecha la experiencia en microondas de Keysight para proporcionar mediciones consistentes con los VNA de banco de Keysight.

Rango dinámico y atenuación máxima Rango dinámico es la diferencia entre la potencia de salida máxima disponible de la fuente FieldFox y el nivel de ruido del segundo FieldFox,mientras se asegura de que ninguno de los ADCs de FieldFox entre en el rangoEl rango dinámico también explica la pérdida del divisor de potencia.y pérdida significativa en la banda de frenado, y tanto la banda de paso como la banda de parada deben estar en la pantalla al mismo tiempo (mismo barrido).La atenuación máxima es la diferencia entre la potencia de salida máxima disponible de la fuente FieldFox y el nivel de ruido de FieldFoxLa atenuación máxima es aplicable cuando se prueban dispositivos como cables, que tienen pérdidas relativamente uniformes en el rango de frecuencia barrido.Los valores indicados se basan en el RBW mínimo recomendado de 3 kHz cuando las referencias de frecuencia están bloqueadas mediante GPSEl bloqueo de las referencias de frecuencia al GPS permite una mayor precisión de frecuencia de las unidades FieldFox y el uso de un RBW más estrecho,lo que a su vez resulta en un DANL más bajoCuando las señales GPS no pueden estar presentes en todo momento, se puede utilizar el modo de espera GPS.

Incertidumbres de medición de potencia y ganancia absolutas Verificadas con un nivel de entrada de -10 dBm, detector de picos, atenuación de 10 dB, preamplificador apagado, todos los ajustes automáticamente acoplados, sin necesidad de calentamiento.Incluye incertidumbres de respuesta de frecuencia. Asume un sistema ERTA que utiliza un divisor de energía Keysight 11667A, 11667B o 11667C.

Información general

Fuente de alimentación Entrada de corriente continua externa de 15 a 19 VDC, 40 vatios como máximo cuando se carga la batería

Adaptador de alimentación de CA externo

Nivel de eficiencia IV

Entrada 100 a 250 VAC, 50 a 60 Hz, 1,25 a 0,56 A

La potencia de salida es de 15 VDC, 4 A.

Consumo de energía 14 vatios típico, dependiente del modo

Batería de iones de litio 10,8 V, 4,6 A-h

Tiempo de funcionamiento 3,5 horas (típico), dependiente del modo

Tiempo de carga Una batería completamente descargada tarda alrededor de 1,5 horas en recargarse al 80%. Cuatro horas al 100%. Límites de temperatura de descarga de 10 a 60 °C, ≤ 85% RH Límites de temperatura de carga de 0 a 45 °C,≤ 85% RH Límites de temperatura de almacenamiento de 20 a 50°C, ≤ 85% de HRC

Los paquetes de baterías deben almacenarse en un ambiente con baja humedad.

La exposición prolongada a temperaturas superiores a 45°C podría degradar el rendimiento y la vida útil de la batería.

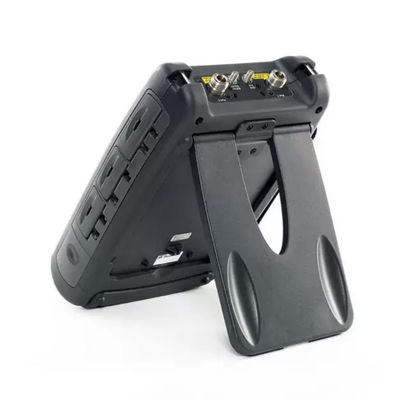

Conectores de puerto de ensayo ≤ modelos de 18 GHz Tipo N (f) 26,5 GHz modelos de 3,5 mm (m) para el analizador de microondas FieldFox, N9918A y el analizador de microondas VNA FieldFox, N9928A.

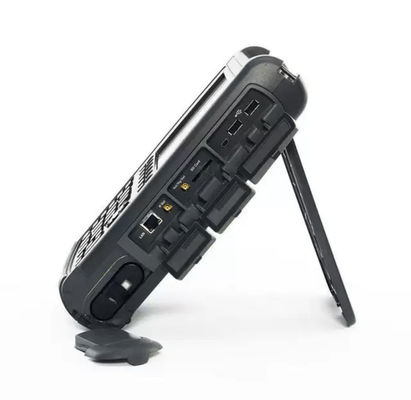

En FieldFox SA N9938A, puede elegir entre 3,5 mm (m) o tipo N (f). El conector de puerto tipo N (f) no está disponible para el analizador de microondas de 26,5 GHz, el analizador de microondas VNA de N9918A o 26,5 GHz,Modelos N9928A ≥ 32 GHz NMD 2.4 mm (m), par.9 Nm o 8 in-lb, utilice llave de par N9910X-886 Display 6.5 ′′ LCD de color transflectivo con retroiluminación LED Conector de conector de auriculares 3,5 mm (1/8 pulgadas) conector de audio en miniatura USB-A,2 puertos USB de alta velocidad 2.0 Mini USB, 1 puerto1 USB de alta velocidad 2.0; utilizado para la programación SCPI; USBTMC (USB IEEE488) teclado Los teclados USB son compatibles (el usuario debe proporcionar su propio teclado) Conector LAN RJ-45 Utilizado para programación, almacenamiento de datos, control remoto,y conexión al software DataLink N991xA, N992xA, N993xA 100/10 base-T (cambio automático) N995xA, N996xA 1000/100/10 base-T (cambio automático) SCPI a través de la red local utilizando enchufes y VX11 (LAN IEEE488);HTTP 1 SCPI a través de USB para los modelos N991x/2x/3x sólo está disponible para el prefijo de número de serie que comienza con MY5607/SG5607/US5607 o mejorado con la opción N9910HU-100/200/300/400.

Programar SCPI, usando la interfaz LAN incorporada,

BenchVue Idiomas Inglés, español, alemán, italiano, francés, ruso, japonés, chino, turco, coreano y portugués

Preconfiguración Preconfiguración del usuario tanto para preconfiguración de modo como para preconfiguración de sistema completo Líneas límite

Lista de opciones
