Los analizadores de redes vectoriales R&S®ZNA son la serie de gama alta de la cartera R&S VNA: un excelente rendimiento de RF se combina con una amplia gama de características de software y un concepto de hardware único.El funcionamiento con solo toque junto con el enfoque centrado en el DUT hace que el R&S®ZNA sea un, sistema de medición universal y compacto para caracterizar tanto los dispositivos pasivos como los activos.

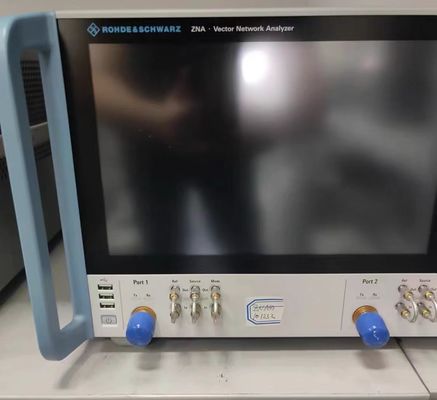

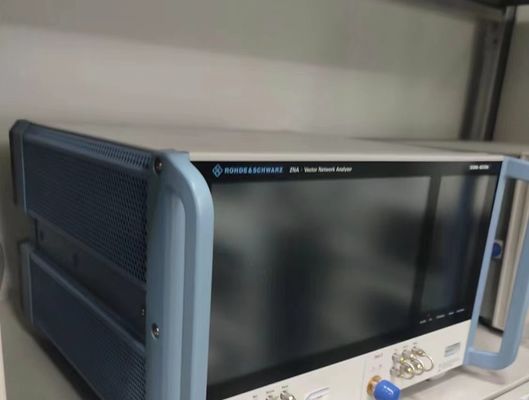

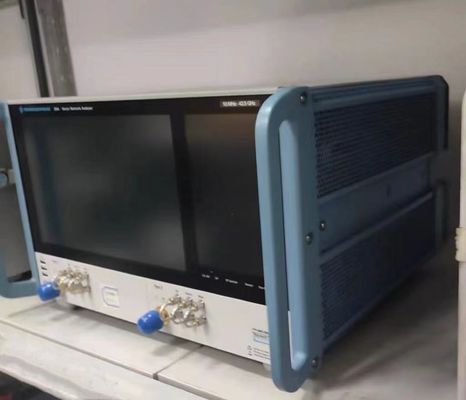

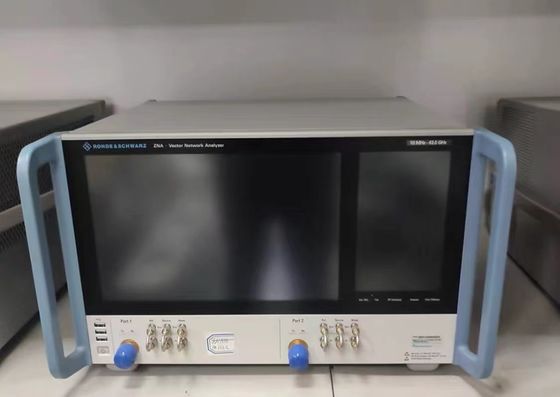

Rohde & Schwarz ZNA43 VNA Vector Network Analyzer de 10 MHz a 43,5 GHz con cuatro puertos

Hechos clave:

Las emisiones de gases de efecto invernadero de los Estados miembros de la AELC se determinarán de conformidad con el anexo I del presente Reglamento.

Dos o cuatro modelos de puerto disponibles

Excelente rendimiento de RF

Hasta cuatro fuentes integradas

Funcionamiento único e intuitivo con solo toque

El R&S®ZNA presenta una estabilidad excepcional, un bajo ruido de rastreo y excelentes datos en bruto, lo que lo convierte en una opción perfecta para aplicaciones de desarrollo y producción que requieren una alta precisión, por ejemplo:para el desarrollo y la producción de componentes y módulos para aplicaciones de A&D y satélitesEl R&S®ZNA ofrece cuatro fuentes internas coherentes en fase, lo que permite un control independiente de la frecuencia de la señal en cada puerto, así como mediciones de fase en mezcladores.Proporciona dos fuentes de oscilador local interno (LO), una verdadera arquitectura de receptor multicanal, generadores y moduladores de pulso, un combinador interno, referencia seleccionable

Los puntos de acceso a la señal, los preamplificadores y las capacidades completas de activación y sincronización.Sistema de ensayo compacto para la caracterización activa y pasiva del dispositivoIncluso las mediciones de intermodulación en mezcladores y receptores pueden realizarse sin fuentes de señal externas, minimizando el tiempo de prueba y simplificando la configuración de prueba.Gracias a las fuentes y receptores digitales coherentes en fase, no se necesitan mezcladores de referencia para las mediciones de fase del mezclador y las configuraciones de ensayo se configuran con la misma facilidad que para las mediciones de parámetros S sin conversión de frecuencia.

Opción de análisis del espectro

Caracterización del DUT y búsqueda falsa sin volver a conectar el DUT a un analizador de espectro Medidas de retraso de grupo en convertidores de frecuencia con LO incrustados

Mezclas confiables y sencillas del receptor por satélite

¢ Rango dinámico de 147 dB (normal) y hasta 170 dB (normal, con opciones)

- Caracterización de los filtros de alto rechazo

Tiempos de ensayo cortos y bajo ruido de rastreo Sensibilidad excepcional del receptor

El nivel mínimo de ruido < 120 dBm (espec.) 1)

El nivel de ruido se reduce a ¥157 dBm (normalmente, con opciones)

linealidad del receptor de 0,03 dB en el rango de 50 a 0 dBm

- Pruebas precisas del amplificador incluso a niveles de potencia muy altos y bajos

¢ Rango de barrido de potencia de 100 dB (típico)

¢ Mediciones de compresión versátiles Bajo ruido residual

No obstante lo dispuesto en el apartado 1, el uso de la banda ancha IF de 1 kHz no se considerará un riesgo para la salud.

 Medidas precisas y altamente reproducibles Concepto de funcionamiento centrado en el DUT

¢ Fácil arranque, tiempos de configuración cortos Instrumento compacto, funcionamiento silencioso

¢ Ruido acústico tan bajo como 42 dB (A)

¢ Pequeña huella, baja contaminación acústica

Operación mediante gestos táctiles Los usuarios pueden operar el R&S®ZNA a través de dos pantallas táctiles independientes: ▶ Panel de control innovador a la derecha en lugar de teclas mecánicas que pueden desgastarse con el tiempo ▶ 12.El concepto de operación de doble pantalla ofrece la máxima flexibilidad en la configuración de las mediciones. Los gestos táctiles se utilizan para hacer zoom, mover rastros y añadir marcadores. Los rastros, canales y diagramas se pueden arrastrar y soltar para organizarlos en cualquier combinación deseada.,Entre otras cosas, se utiliza para mostrar macros, comandos de control remoto y herramientas auxiliares.Para la configuración general y para las cantidades básicas de mediciónLos usuarios pueden utilizar el enfoque convencional para configurar las mediciones en el R&S®ZNA.el número de puntos, el tipo de medición y la cantidad de medición.

Modelo de 4 puertos con 4 fuentes internas El R&S®ZNA está disponible con hasta 4 fuentes internas (opción R&S®ZNAxx-B31), 3ra y 4a fuente interna para los modelos de 4 puertos).El usuario se beneficia de una, sistema compacto que puede incluso realizar mediciones de intermodulación en mezcladores y receptores con dos etapas de conversión.Las fuentes coherentes en fase y repetibles en fase permiten las mediciones de fase en mezcladores y convertidores sin mezcladores de referencia externos..

Opciones de hardware

Descripción Aplicaciones y beneficios Opción de hardware

1) Acceso directo a la fuente y al receptor

¢Con frecuencia de arranque hasta 100 kHz 2)

¢Suporta la configuración de acoplamiento invertido

¢ Facilitar la instalación de ensayos externos para mediciones de alta potencia en un amplio rango de frecuencias

¢Configuración inversa del acoplador aumenta el rango dinámico y reduce el ruido del sistema R&S®ZNAxx-B16 R&S®ZNA modelo de 4 puertos con hasta cuatro fuentes internas

¢No existen fuentes externas, lo que significa una configuración flexible y tiempos de medición cortos

¢Configuraciones de ensayo flexibles y compactas, por ejemplo, para DUT con dos etapas de conversión R&S®ZNAxx-B33) 2a fuente de LO interna para el modelo R&S®ZNA de 4 puertos

Para la medición simultánea de dos frecuencias diferentes (por ejemplo, señal RF e IF de mezcladores)

Fuente de RF adicional (en combinación con la salida LO del convertidor de ondas de 8 mm R&S®ZNA-B8)

¢Mediciones del mezclador rápido y del convertidor

¢Ruido muy bajo con mediciones de conversión de frecuencia

“Fuente de RF de uso general hasta 26,5 GHz (por ejemplo,para proporcionar una señal LO para mezcladores externos) R&S®ZNA-B5 2a fuente de RF interna y 2a fuente de LO interna para el modelo R&S®ZNA de 2 puertos R&S®ZNA con soportes de 2 puertos de ensayo:

¢Mediciones de intermodulación

¢Retraso de grupo en los convertidores LO (satélite) integrados (LNB), módulos T/R

¢ Pruebas de mezclador (con R&S®ZNA-B8 para LO) R&S®ZNA-B523) Cuatro/ocho receptores reales (sin multiplexación)

Mezclas fiables de fase y antena multicanal Proporcionadas de serie en la unidad base (el acceso directo al receptor requiere R&S®ZNAxx-B16) Acceso directo a IF, puertos de E/S intercambiables como entradas o salidas,con ancho de banda de IF analógico de 2 GHz (salida) y ancho de banda de IF analógico de 1 GHz (entrada) Mejora de la flexibilidad y la sensibilidad, por ejemplo, cuando se utilizan en sistemas de ensayo de antenas

¢Proporciona acceso directo a hasta ocho receptores coherentes de fase

Apoya configuraciones compactas de convertidores de onda mmR&S®ZNA-B26 Ocho generadores de pulso internos y cuatro moduladores de pulso internos

Para las mediciones de señales pulsadas y para la integración flexible de sistemas

¢R&S®ZNA-B7 aumenta el número de cantidades de onda que pueden capturarse en paralelo con R&S®ZNA-K7 R&S®ZNA-K7, R&S®ZNAxx-B4n4),R&S ZNA-B7 Funciones de disparo y control mejoradas (tres entradas de disparo adicionales), cuatro salidas de disparo, cuatro puertos de entrada/salida de control de pulsos, listos para disparar, ocupados, control de bloqueo de RF) 5)

¢Adaptación universal del sistema y fácil integración del sistema

¢Alta frecuencia de referencia para el ruido de baja fase R&S®ZNA-B91
