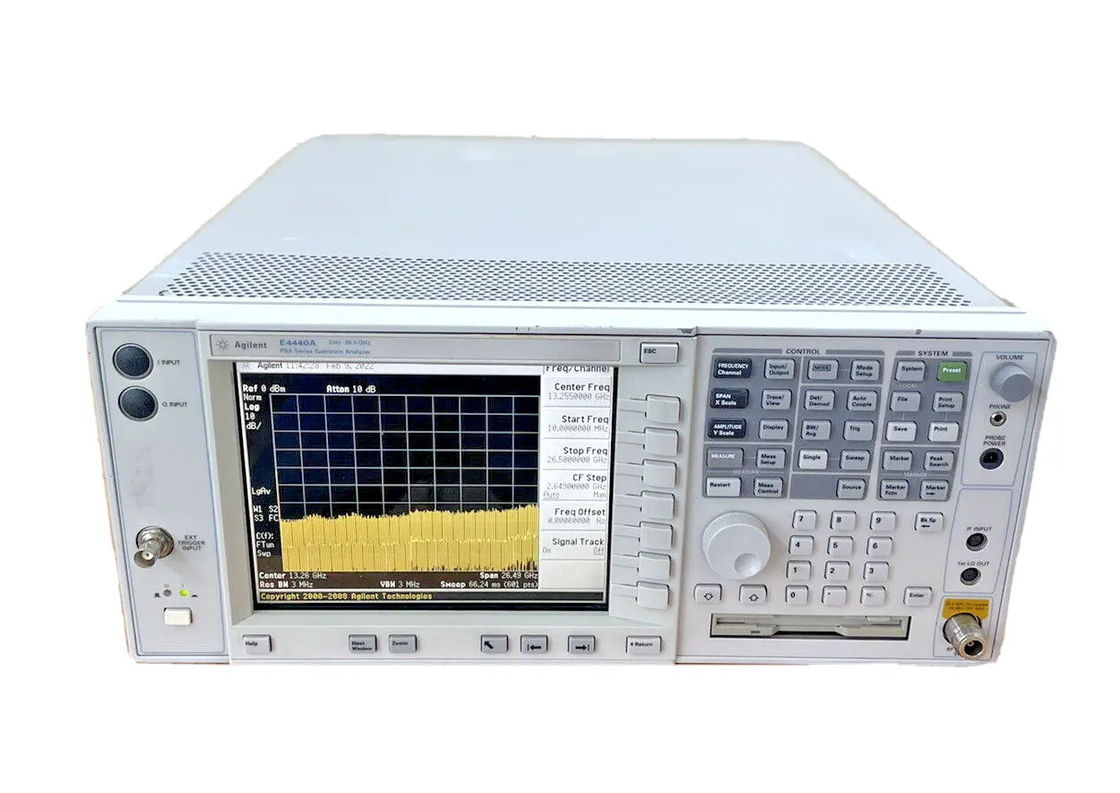

El analizador de espectro de alto rendimiento Agilent E4448A PSA mide y monitorea señales complejas de RF, microondas y ondas milimétricas hasta 50 GHz.la cobertura de frecuencia se expande a 110 GHz con el mezclador externo Agilent, y a 325 GHz con los mezcladores de otros fabricantes.

• Rango de frecuencia: El E4448A suele cubrir un amplio rango de frecuencias, desde unos pocos Hz hasta 50 GHz o más, dependiendo del modelo y las opciones elegidas.Esta amplia cobertura de frecuencia lo hace adecuado para una amplia gama de tareas de medición de RF y microondas.

• Ancho de banda de resolución de frecuencia (RBW): ofrece opciones seleccionables de RBW, lo que permite a los usuarios ajustar el ancho de banda de resolución de acuerdo con sus requisitos de medición.Esta característica permite una resolución de frecuencia fina para un análisis espectral detallado.

• Rango dinámico: El analizador de espectro proporciona un amplio rango dinámico, lo que le permite capturar y analizar con precisión las señales débiles y fuertes.Esta capacidad es esencial para detectar y caracterizar señales en diversos entornos.

• Sensibilidad: ofrece una excelente sensibilidad, lo que permite la detección y análisis de señales de bajo nivel con una alta precisión.Esta sensibilidad es crucial para las aplicaciones en las que las señales de interés son débiles o enterradas en el ruido.

• Velocidad de medición: El E4448A es conocido por su velocidad de medición rápida, lo que permite a los usuarios capturar y analizar rápidamente las señales en tiempo real.Esta capacidad de medición rápida es beneficiosa para aplicaciones que requieren un análisis rápido de la señal y la resolución de problemas.

• Display y interfaz de usuario: Cuenta con una pantalla de alta resolución y una interfaz de usuario intuitiva, lo que facilita a los usuarios navegar por los menús, configurar configuraciones e interpretar los resultados de medición.La interfaz fácil de usar mejora la productividad y reduce la curva de aprendizaje para los nuevos usuarios.

• Capacidades de análisis avanzadas: El analizador de espectro puede incluir funciones de análisis avanzadas como la potencia del canal, la relación de potencia del canal adyacente (ACPR), el ancho de banda ocupado (OBW) y las mediciones de ruido de fase.Estas capacidades permiten una caracterización profunda de la señal y el análisis de modulación..

• Control remoto y conectividad: Soporta control remoto a través de varias interfaces como LAN (Local Area Network), USB (Universal Serial Bus) y GPIB (General Purpose Interface Bus).Esta capacidad de control remoto permite una fácil integración en sistemas de ensayo automatizados y operación remota.

• Opciones y accesorios: El E4448A puede ofrecer una gama de opciones y accesorios para ampliar su funcionalidad, como preamplificadores, generadores de seguimiento y paquetes de software para aplicaciones de medición específicas.

En general, el analizador de espectro Keysight Agilent E4448A es un instrumento versátil y de alto rendimiento adecuado para una amplia gama de tareas de medición de RF y microondas, incluida la investigación, el desarrollo,Producción, y mantenimiento en industrias como las telecomunicaciones, aeroespacial, defensa y comunicaciones inalámbricas.

Migración de PSA a PXA:

El PXA N9030A, el analizador de señal de alto rendimiento de próxima generación de Agilent, combina la excelencia técnica del PSA con tecnologías de última generación,lo que lo convierte en un sustituto lógico de la forma y el ajuste funcional del PSAEl nuevo PXA N9030A ofrece un mayor rendimiento, un ancho de banda de análisis más amplio y una conectividad más potente.


Desempeño

• +/- 0,19 dB de precisión de amplitud absoluta
• -154 dBm nivel de ruido medio mostrado (DANL)
• -118 dBc/Hz de ruido de fase a 10 kHz de desplazamiento
• Rango dinámico ACLR W-CDMA de 81 dB

Ancho de banda de análisis

• ancho de banda de análisis de 10 MHz (opción B7J para el modo básico)
• Ancho de banda de análisis opcional de 40 o 80 MHz para capturar y medir señales complejas.
• -78 dB (nominal) de intermodulación de tercer orden para ancho de banda de análisis de 40 o 80 MHz
• Ancho de banda de análisis de hasta 300 MHz para mediciones VSA calibradas

La flexibilidad

• Plataforma flexible con 16 personalidades de medición integradas y opciones de hardware opcionales y fáciles de usar
• Las mediciones de potencia de un botón de PowerSuite de Agilent están incluidas de serie

Lista de opciones
