El analizador de espectro de alto rendimiento Agilent E4446A PSA mide y monitorea señales complejas de RF, microondas y ondas milimétricas de hasta 44 GHz.Con la mezcla externa opcional, la cobertura de frecuencia se extiende a 110 GHz con el mezclador externo de Agilent y a 325 GHz con mezcladores de otros proveedores.Ofertas de mezcladores externos de Agilent.

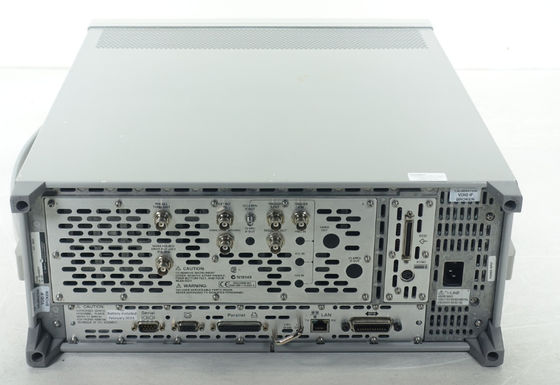

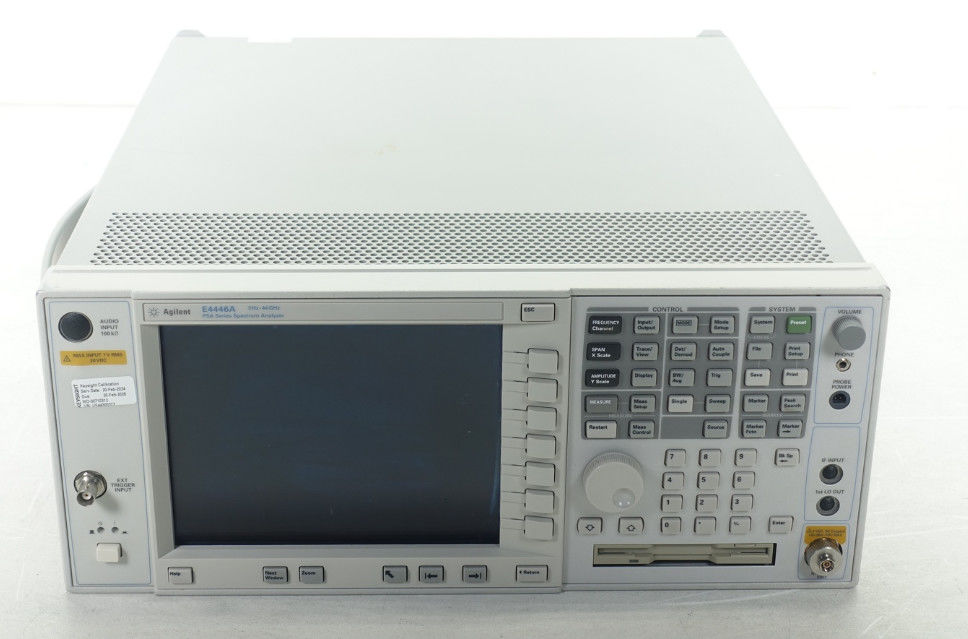

Analizador de espectro PSA Agilent E4446A
El Agilent E4446A ofrece análisis de espectro de alto rendimiento hasta 44 GHz con una potente medición con un solo clic, un conjunto de funciones comunes y una combinación líder de flexibilidad, velocidad, precisión y rango dinámico.
Desde medición de ruido de fase y ondas milimétricas hasta búsqueda de dispersión y análisis de modulación, la familia PSA ofrece una gama única y completa de soluciones de alto rendimiento para ingenieros de I+D y fabricación en los sectores celular y de comunicaciones inalámbricas emergentes, aeroespacial y de defensa.
Migración de PSA a PXA:

El PXA N9030A, el analizador de señales de alto rendimiento de próxima generación de Agilent, combina la excelencia técnica del PSA con tecnologías de última generación, lo que lo convierte en un reemplazo lógico y funcional del PSA.El nuevo PXA N9030A ofrece mayor rendimiento, ancho de banda de análisis más amplio y conectividad más potente.


Actuación

• Precisión de amplitud absoluta de +/-0,19 dB
• -154 dBm nivel de ruido promedio mostrado (DANL)
• -118 dBc/Hz de ruido de fase con compensación de 10 kHz
• Rango dinámico W-CDMA ACLR de 81 dB

Análisis de ancho de banda

• Ancho de banda de análisis de 10 MHz (Opción B7J para el modo Básico)
• Ancho de banda de análisis opcional de 40 u 80 MHz para capturar y medir señales complejas.Ver la demostración
• -78 dB (nominal) de intermodulación de tercer orden para un ancho de banda de análisis de 40 u 80 MH
• Ancho de banda de análisis de hasta 300 MHz para mediciones VSA calibradas
• Rango dinámico máximo de tres niveles a 1 GHz: 116 dB
• Rango de atenuador estándar: 70 dB.
• Tamaño de paso del atenuador estándar: 2 dB



Flexibilidad

• Plataforma flexible con 16 personalidades de medición integradas y opciones de hardware opcionales y fáciles de usar
• Mediciones de potencia con un solo botón PowerSuite de Agilent incluidas como estándar
