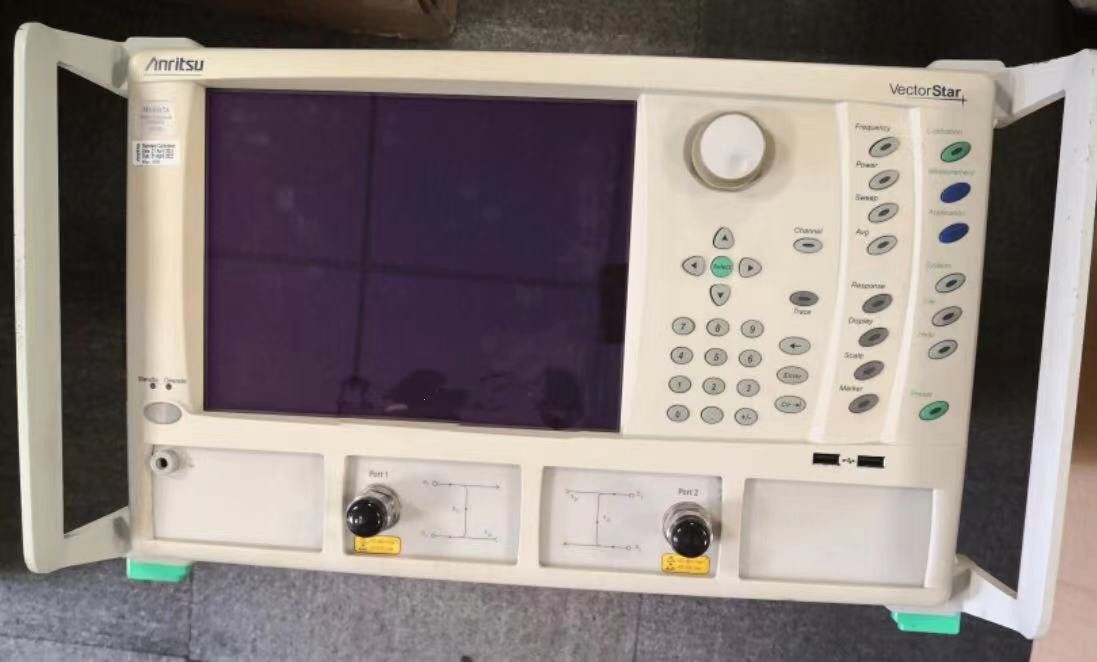

Analisador de red Anritsu MS4647A utilizado, calibrado de 10 MHz a 70 GHz

Descripción del Anritsu MS4647A:

El Anritsu MS4647A VectorStar VNA ofrece un nuevo punto de referencia de rendimiento para las mediciones de parámetros S de dispositivos de ondas RF, microondas y milimétricas.En una sola configuración puede capturar y mostrar el rendimiento del parámetro S de un dispositivo a través de la frecuencia de interés, la coincidencia en una ubicación específica utilizando el dominio temporal con una resolución de ancho de banda máxima de 70 GHz, y el rendimiento en un lugar específico dentro del dispositivo.acercarse a las bandas estrechas de interés y realizar análisis adicionales como el retraso del grupo y la respuesta de frecuencia.

El VectorStar incorpora un potente microprocesador y un enlace de datos de alta velocidad DSP personalizado para transferir rápidamente los datos.Su uso de acceso directo a la memoria y búferes de memoria profunda no sólo consigue un paso de frecuencia rápido, pero también almacena y manipula grandes cantidades de datos.El VectorStar VNA optimiza el rendimiento del rango dinámico de banda ancha mediante la utilización de una arquitectura de muestreo armónico e incluye la tecnología de línea de transmisión no lineal (NLTL)Esta técnica, que incorpora las patentes de Anritsu,minimiza sustancialmente el deslizamiento armónico de N y, por lo tanto, proporciona el rango dinámico más amplio posible a altas frecuencias. Integrar el VectorStar con estaciones de sonda de los principales fabricantes de sondas para realizar mediciones precisas en la oblea en las bandas de microondas y de ondas milimétricas.La compatibilidad con el software de calibración permite calibraciones automatizadas rápidas para mediciones precisas de FETs discretos, MMIC, componentes pasivos y otros.

Las especificaciones del analizador de red vectorial ANRITSU MS4647A incluyen:

• Rango de frecuencias de 10 MHz a 70 GHz
• Rango dinámico de hasta 140 dB
• Potencia de salida +13 dBm

Características:

• La amplitud de frecuencia más amplia desde un solo puerto de ensayo coaxial que cubra de 70 kHz a 70 GHz en un solo instrumento y de 70 kHz a 110 GHz en la configuración de banda ancha
• Velocidad de medición sintetizada más rápida barrida < 20 μsec por punto
• Rango dinámico superior hasta 140 dB
• Alta potencia disponible hasta +13 dBm
• Mejor rendimiento característico del puerto de ensayo hasta 50 dB en directividad, coincidencia de fuente y coincidencia de carga Sistema de calibración automática más conveniente con la mejor precisión
• Resolución de datos más alta utilizando 100.000 puntos para una máxima flexibilidad
• Mejores datos de modelado del dispositivo Análisis del dominio de tiempo
