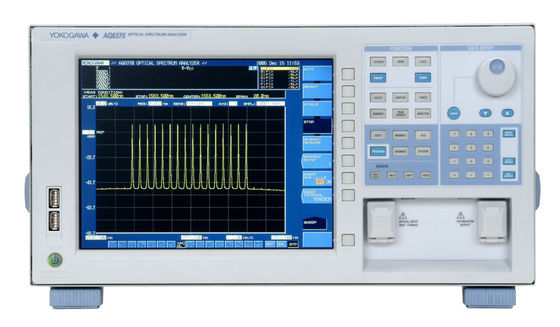

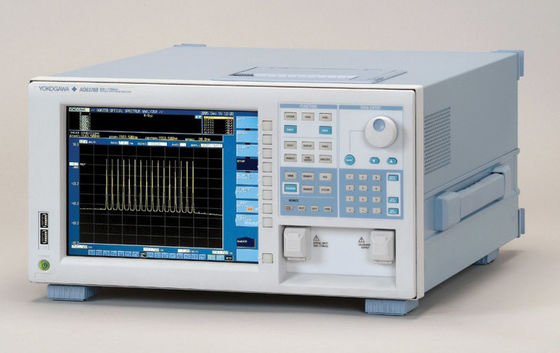

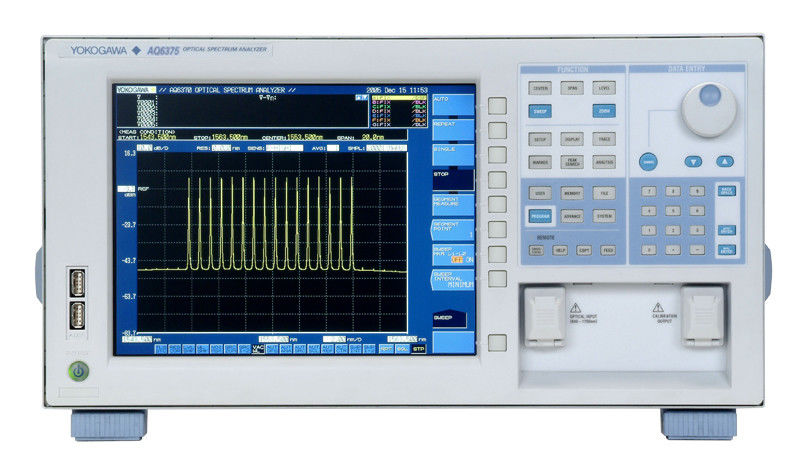

• ElAQ6375es el primer analizador de espectro óptico de banco que cubre la longitud de onda larga superior a 2 μm.
  Está diseñado para investigadores e ingenieros que han estado luchando con equipos de prueba inadecuados para medir en estos largos rangos de longitud de onda.
  El AQ6375 logra mediciones de alta velocidad con alta precisión, resolución y sensibilidad en un marco compacto, incluso al tiempo que proporciona funciones de análisis completas y un calibrador incorporado;No se requieren más pasos de calibración problemáticos y el desarrollo de un software de análisis externo.
  Estas características son indispensables para la investigación, el desarrollo y la fabricación de dispositivos ópticos en el rango de longitudes de onda desde la banda de telecomunicaciones hasta los 2 μm.
  Ningún otro sistema de ensayo puede lograr este alto rendimiento y facilidad de uso al mismo tiempo.

Características:

• Capacidad de medición a larga longitud de onda
• Alta precisión y resolución de longitud de onda
• Gran rango dinámico
• Alta sensibilidad
• Medición de altas velocidades
• USB para ratón, teclado y memoria

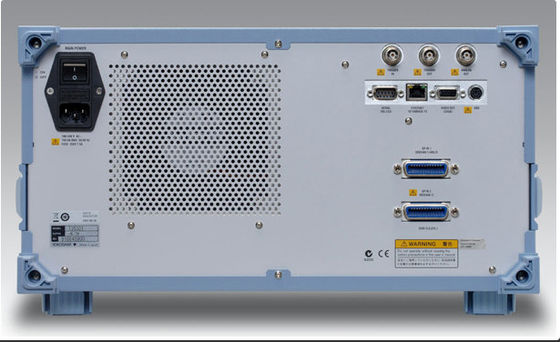

• Control remoto (GP-IB, RS-232, Ethernet)

• Con esta función es posible medir la anchura de banda de paso / anchura de muesca a partir de la forma de onda medida de un filtro con características de longitud de onda de tipo V o U.

• Los parámetros de la fuente de luz se pueden analizar a partir de la forma de onda medida de cada tipo de fuente de luz entre DFB-LD, FP-LD y LED.PMD Measurement
• Es posible medir la dispersión del modo de polarización (PMD) de un DUT (como una fibra óptica) utilizando el instrumento en combinación con un analizador, controlador de polarización, polarizador,y una fuente de luz de emisión espontánea amplificada (ASE), fuente de luz LED de alto rendimiento, u otra fuente de luz de banda ancha.

Análisis WDM

• Con esta función es fácil analizar señales de transmisión WDM. También puede medir OSNR de un sistema de transmisión DWDM con espaciamiento de 50 GHz.el intervalo de longitud de onda, y OSNR pueden realizarse colectivamente en hasta 1024 canales, y los resultados del análisis pueden mostrarse en una tabla de datos.

Análisis de amplificadores ópticos

• Se puede medir la ganancia del amplificador óptico y la cifra de ruido de la forma de onda medida de la luz de la señal que entra en el amplificador óptico,así como la forma de onda medida de la luz de salida que sale del amplificador óptico.

Medición de las características del filtro óptico

• Las características del filtro óptico pueden medirse desde la forma de onda medida de la entrada de luz hasta el filtro óptico desde la fuente de luz.así como de la salida de luz de forma de onda medida del filtro óptico.
• El análisis puede realizarse no sólo en filtros ópticos con un solo modo, sino también en filtros WDM multimodo.

Medición de las fluctuaciones de nivel en luz de una sola longitud de onda

• Esta función se utiliza para medir los cambios a lo largo del tiempo en el nivel de un nivel de longitud de onda específica.El eje horizontal es el eje de tiempoEs útil para propósitos tales como la alineación del eje óptico cuando una fuente de luz es ingresada a una fibra óptica.

Análisis de la plantilla

• La función de plantilla compara los datos de referencia preestablecidos (datos de plantilla) con una forma de onda medida.si se utiliza una función para mostrar el espectro objetivo (línea de objetivo) en la pantalla de medición, el espectro objetivo puede ser referenciado mientras se ajusta el eje óptico de un dispositivo óptico.

No, no, no, no, el juicio

• La función de ensayo Go/No Go compara la forma de onda de traza activa con los datos de referencia (datos de plantilla) preestablecidos por el usuario y realiza un ensayo sobre la forma de onda medida (ensayo Go/No Go).
• Esta función puede utilizarse eficazmente en situaciones tales como pruebas de aprobación/desacobertura en líneas de producción.

Análisis entre marcadores de línea / en el área de zoom

• Los instrumentos realizan el análisis de la señal contenida en los límites seleccionadospor medio de marcadores de líneas o zona acercada.

Especificaciones
